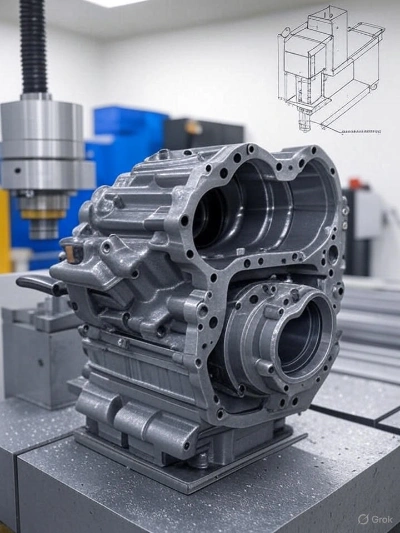

În fabricarea carcaselor-motoarelor aero, este esențială obținerea concentricității precise în mai multe găuri în trepte. Aceste componente necesită o toleranță de coaxialitate mai mică de 0,01 mm pentru a asigura performanță și fiabilitate optime în medii de-solicitare ridicată. Geometria complicată și cerințele stricte fac din aceasta o provocare complexă pentru producători.
Provocarea
Prelucrarea găurilor adânci prezintă obstacole semnificative, în special în menținerea concentricității. Deformarea sculei în timpul operațiunilor de găurire prelungite duce adesea la nealiniere, compromițând coaxialitatea găurilor în trepte. Această problemă este exacerbată de nevoia de înaltă precizie pe mai multe niveluri, unde chiar și abaterile minore pot duce la reparații costisitoare sau defecțiuni ale componentelor.
Soluția
Pentru a face față acestor provocări, a fost implementată o abordare sofisticată care combină instrumente avansate și monitorizare-în timp real:
Bucșe de ghidare de precizie: Bucșe de ghidare proiectate-personalizat au fost utilizate pentru a stabiliza unealta de tăiere, reducând la minimum deformarea în timpul găurii adânci. Aceste bucșe au asigurat alinierea consecventă a sculei, menținând coaxialitatea necesară în toate etapele.
Bare flexibile de alezat: S-au folosit bare de foraj flexibile specializate pentru a se adapta la geometria complexă a carcasei. Designul lor a permis deformarea controlată, reducerea vibrațiilor și îmbunătățirea preciziei de prelucrare.
În-Măsurarea și corectarea liniei: sistemele de măsurare-în timp real au fost integrate în procesul de prelucrare pentru a monitoriza concentricitatea în fiecare etapă. Abaterile au fost detectate instantaneu, permițând ajustări imediate ale traseului sculei pentru a menține toleranța de 0,01 mm.
Rezultate
Această abordare integrată a oferit rezultate excepționale. Carcasele motorului aero-au obținut o coaxialitate constantă în cadrul specificației de 0,01 mm, reducând semnificativ ratele de deșeuri și sporind eficiența producției. Soluția a îmbunătățit, de asemenea, durata de viață a sculei și a minimizat timpul de nefuncționare, oferind un model scalabil pentru producție de-înaltă precizie.
De ce contează
Pentru producătorii care deservesc industria aerospațială, precizia componentelor precum carcasele-motoarelor aerospațiale nu este-negociabilă. Acest caz demonstrează modul în care instrumentele inovatoare și controlul procesului pot depăși provocările prelucrării cu găuri adânci, asigurând respectarea toleranțelor riguroase, optimizând în același timp fluxurile de lucru de producție. Prin adoptarea acestor tehnici, producătorii pot îmbunătăți calitatea, pot reduce costurile și pot menține un avantaj competitiv pe piața globală.
