Prelucrare CNC aerospațială: construiți lanțul de trasabilitate pe care îl va solicita FAI și auditul furnizorului
Suportul dvs. structural ajunge la prima-inspecție a articolului. Auditorul deschide formularul AS9102 2 și întreabă un lucru: fiecare fiting Ti-6Al-4V poate urmări căldura din care a fost topit și căldura a fost topită într-o țară eligibilă pentru DFARS? Dacă răspunsul se află în trei căsuțe separate, FAI se blochează. Piesa este în regulă. Hârtiile nu sunt. Pentru programele care se îndreaptă către un lanț de aprovizionare pentru apărare sau aeronave comerciale, lanțul de documente este locul unde furnizorii de prelucrare CNC aerospațială trec sau eșuează. Construim acel lanț de-a lungul piesei, nu după ea.
Ce înseamnă „Trasabil” în prelucrarea CNC aerospațială
Trasabilitatea materialelor aerospațiale nu este un singur certificat. Este o linie neîntreruptă de la piesa finită înapoi la încălzirea morii sau lotul de topire. Pentru metalele de specialitate, această linie are o greutate legală cu care se confruntă rareori cumpărătorii din alte industrii. Conform DFARS 252.225-7009 - clauza din ianuarie 2023 - titanul, aliajele de titan, multe-oțeluri aliate, aliajele de bază de nichel și cobalt-și zirconiul trebuie să fie topite sau produse în Statele Unite ale Americii sau într-o țară eligibilă. Originea topiturii trebuie să fie documentată și să fie urmărită la lotul de material specific, de obicei printr-un raport de testare la moară și un certificat de conformitate.
Deci, atunci când cotăm o parte pentru un program de apărare, primul lucru pe care îl confirmăm este specificațiile de pe desen și dacă sursa de topire trebuie să fie calificată DFARS-. Înregistrăm numărul de căldură în raport cu comanda de lucru la recepția materialului. Acest număr urmărește lotul prin fiecare operațiune și ajunge pe pachetul certificat pe care îl primiți. Trasabilitatea materialelor aerospațiale funcționează numai atunci când legătura este capturată la început; reconstruirea acestuia după prelucrare este modul în care apar golurile. Noastreprelucrare CNC aerospațială de preciziefluxul de lucru leagă numărul de căldură de router înainte de prima tăiere.
Aliajele aerospațiale și modul în care sunt prelucrate
Diferite aliaje aerospațiale necesită scule, viteze și documentație diferite. Tabelul de mai jos prezintă familiile pe care le gestionăm cel mai des pentru prelucrarea CNC în lucrările aerospațiale.
| Material / Grad | Prelucrabilitate | Steagul documentației | Utilizare aerospațială tipică |
|---|---|---|---|
| Aluminiu 7075-T6 | Ridicat; îndepărtarea rapidă a metalului | Mill cert; DFARS dacă apărare | Suporturi structurale, carcase, fitinguri |
| Titan Ti-6Al-4V | Scăzut; sensibil-la căldură, munca-se întărește | Sursa de topire DFARS; mill cert a incalzi | Fitinguri pentru motor, îmbinări ale corpului aeronavei, elemente de fixare |
| Inoxidabil 15-5 PH / 17-4 PH | Moderat; starea de tratament termic-contează | Cert cu temperatură/condiție; record de tratament termic- | Piese de actionare, arbori, corpuri de supape |
| Inconel 718 | Dificil; abraziv, -se întărește | aliaj de nichel DFARS; trasabilitate deplină | Hard-secțiune fierbinte, paranteze-de temperatură ridicată |
| Aluminiu 6061-T6 | Ridicat; scop general | Mill cert | Amenajări, structură secundară, prototipuri |
Le rulăm pe acesteaPrelucrare pe 5-axe și de tip elvețianastfel încât geometria și alegerea materialului rămân independente de limitele de fixare. Indicatorul de documentație este coloana achiziție ar trebui citită mai întâi, deoarece conduce pachetul de certificare, nu tăierea.

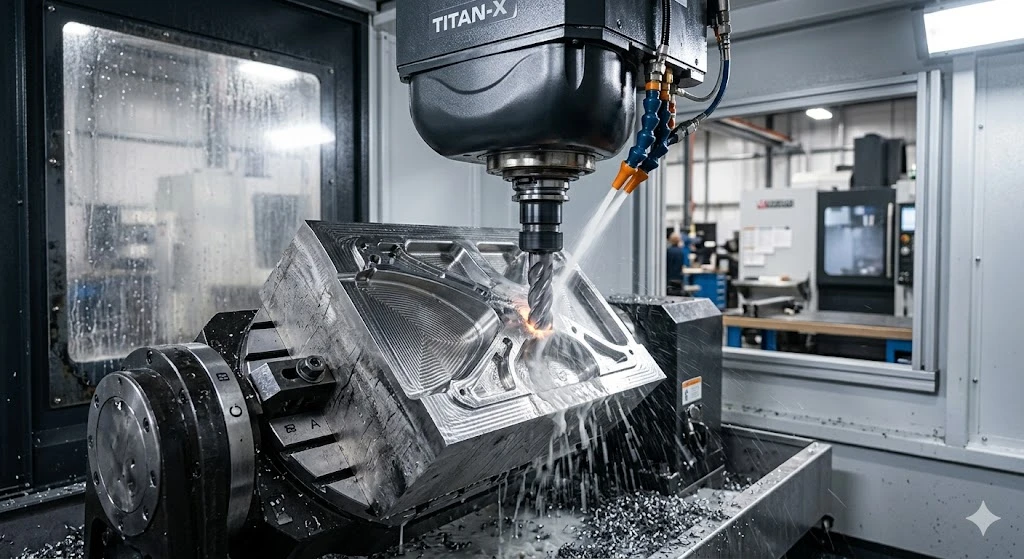

O notă despre titan: viteze, avansuri și căldură
Prelucrarea aerospațială cu titan pedepsește rapid strategia greșită. Ti-6Al-4V are o conductivitate termică scăzută, astfel încât căldura nu curge în cip așa cum o face cu aluminiul. Rămâne la vârf. Împingeți viteza suprafeței prea mare și marginea se rupe; retrageți avansul și unealta freacă în loc de tăieturi, ceea ce întărește suprafața și înrăutățește următoarea trecere.

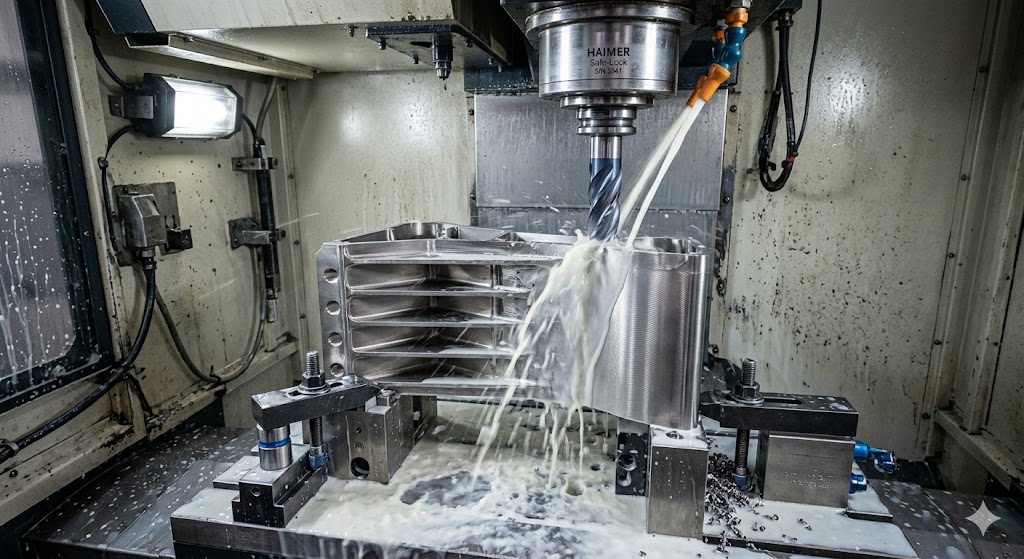

Practica noastră pentru Ti-6Al{-4V pe carbură menține viteza de suprafață într-o bandă conservatoare și menține constantă sarcina așchiilor, astfel încât unealta taie întotdeauna în loc să frece. Trecem lichid de răcire cu presiune înaltă-prin unealtă pentru a scoate căldura din așchiile tăiate și curățate înainte ca acestea să fie tăiate. Configurațiile rămân rigide și evităm oprirea la sfârșitul unei treceri. Pentru prelucrarea aerospațială a titanului cu pereți subțiri, degroșăm și finisăm astfel încât solicitarea reziduală să nu scoată piesa din toleranță după ce părăsește dispozitivul de fixare. Nimic din toate acestea nu este exotic. Este disciplinat și păstrează Ra și rezultatele dimensionale repetabile pe un lot - care este punctul în care eșantionul FAI trebuie să reprezinte runda.
AS9102 Inspecția primului articol: Achiziționarea câmpurilor ratată
Inspecția primului articol AS9102 este locul în care piesa și hârtia se întâlnesc. Revizuirea actuală a SAE, Rev C, este în vigoare din 28 iunie 2023 și a înăsprit câteva zone pe care echipele de achiziții le lipsesc încă din pachetele primite.
Cel mai obișnuit decalaj se află în Câmpurile 15-18 din Formularul 1. Rev. C afirmă clar că fiecare articol BOM - detaliază părți, sub-ansambluri și articole comerciale--de raft - trebuie listate. Cumpărătorii care verifică doar numărul de piese-de nivel superior permit COTS și articolele standard din catalog să scape din raport. Rev. C a redenumit și Câmpul 17 în „Tipul piesei”, așa că formularul așteaptă acum să declarați dacă fiecare linie este o parte de detaliu, un sub-ansamblu, un software, un articol standard de catalog sau COTS.
Forma 2 este celălalt punct slab. Captează materiale, procese speciale și teste funcționale. Achiziția pe teren care omite cel mai adesea este legătura dintre fiecare proces special și o sursă acreditată la revizuirea corectă a specificațiilor. Dacă o piesă necesită tratament termic, anodizare sau NDT, acestea sunt procese speciale; multe programe se așteaptă ca acestea să fie efectuate la o unitate acreditată-Nadcap, iar pachetul de inspecție al primului articol AS9102 ar trebui să arate specificațiile, revizuirea și sursa. Asamblam Formularul 1, 2 și 3, astfel încât aceste legături să fie explicite, și plasăm desenul la Formularul 3, astfel încât fiecare caracteristică să poarte un număr pe care un auditor îl poate urmări. Un pachet curat de inspecție a primului articol AS9102 scurtează revizuirea primită; unul vag îl trimite înapoi.
Pachetul de documentație pe care ți-l înmânăm
Tratăm documentația ca pe un livrabil, nu ca pe o idee ulterioară. Pachetul de mai jos este ceea ce îl înmânăm unui cumpărător reglementat cu o comandă de piese prelucrate CNC aerospațial.
| Document | Ceea ce dovedeste | Unde aterizează în dosarul tău |
|---|---|---|
| Raport test moara + CoC | Calitatea materialului, numărul de căldură, originea topiturii | Trasabilitatea materialului / înregistrarea DFARS |
| AS9102 Formularul 1–3 (Rev C) | Responsabilitatea piesei, a produsului și a caracteristicilor | Pachetul FAI |
| Certificate speciale de proces | Tratament termic, NDT, acoperire la specificațiile corecte | Formul 2 de rezervă, dovezi Nadcap |
| Raport de inspecție / CMM | Rezultate dimensionale împotriva imprimării balonate | Formularul FAI 3, acceptare lot |
| Certificat de conformitate | Lotul este în conformitate cu revizuirea PO și desen | Dosar de primire/furnizor |
Acestea sunt datele care alimentează calificarea furnizorului dvs. și propria dvs. evaluare internă, modul în care înregistrările unui detaliu prelucrat curg într-un fișier de asamblare de nivel superior-.Documentația noastră de trasabilitateeste structurat să cadă în acel fișier fără reluare.
Standardele din spatele acestui lucru sunt în mișcare și ar trebui să planificați schimbarea. IAQG rebranding AS9100 ca IA9100, cu publicarea vizată pentru sfârșitul anului 2026 pentru a se alinia cu ISO 9001:2026, al cărui proiect de standard internațional a fost lansat pe 27 august 2025. Informațiile din industrie de la organismele de certificare se așteaptă la un flux mai strâns al furnizorilor-scăderea și contrafacerea{9}pieselor mai strâns și contrafacerea{9}pieselor mai puternice. Procesul nostru de prelucrare CNC aerospațială captează deja datele de trasabilitate către acele modificări, astfel încât tranziția nu resetează fișierul furnizorului.
FAQ
Puteți furniza certificate de lamină trasabile la numărul de căldură pentru fiecare lot, cu originea topiturii DFARS?
Da. Captăm numărul de căldură la primire și îl transportăm prin router la pachetul de certificare. Pentru lucrări de apărare, confirmăm sursa de topitură față de DFARS 252.225-7009 înainte de a cumpăra material, iar certificatul de conformitate precizează originea topiturii.
Cum gestionați un program de modificare a revizuirii desenului la jumătatea-pe o piesă prelucrată CNC?
Înghețăm piesa la o revizuire specifică a desenului pe comanda de lucru și CoC. O modificare de revizuire deschide o nouă comandă de lucru și, în cazul în care modificarea afectează forma, potrivirea sau funcția, declanșează o inspecție parțială sau completă a primului articol AS9102 conform Rev C. Obțineți o înregistrare clară a loturii care au fost construite pentru care revizuire.
Acceptați procesele speciale acreditate-Nadcap?
Coordonăm tratamentul termic, NDT și acoperirea prin surse acreditate și documentăm fiecare pe Formularul 2 la revizuirea corectă a specificațiilor. Dacă programul dvs. numește anumiți procesoare aprobate, vom reduce această cerință.
Trimiteți-ne desenul și specificațiile. Vă vom spune timpul de livrare a materialului, calea-sursei de topire și exact ce va conține pachetul dvs. FAI.Discutați cu echipa noastră aerospațialădespre cerințele dvs. de trasabilitate sau solicitați eșantionul nostru de documentație aliniat la AS9102 pentru a vedea cum se potrivește fișierului dvs. furnizor.
