Feedback-ul dvs. DFM tocmai a revenit. Peretele de 0,4 mm de pe acel manșon 6061-T6 - din magazin spune că va zvâcni și va răsări înapoi după deblocare. Indicația cilindrice de ± 0,01 mm pe alezaj? Realizabil, dar nu în aceeași configurație ca profilul OD, cu excepția cazului în care doriți să mâncați costul de reinstalare. Sună cunoscut?

Cele mai multePiese de prelucrare CNCdefecțiunile provin din aceleași trei decizii luate prea devreme în ciclul de proiectare: materialul blocat înainte ca procesul să fie luat în considerare, toleranțele copiate dintr-un desen anterior fără revizuirea funcției și ipotezele procesului făcute fără a cunoaște capacitatea reală a mașinii. Acest ghid funcționează prin toate cele trei - nu dintr-o broșură de vânzări, ci din feedback-ul DFM pe care îl scriem în fiecare săptămână.

De ce alegerea materialului conduce mai mult decât doar costul

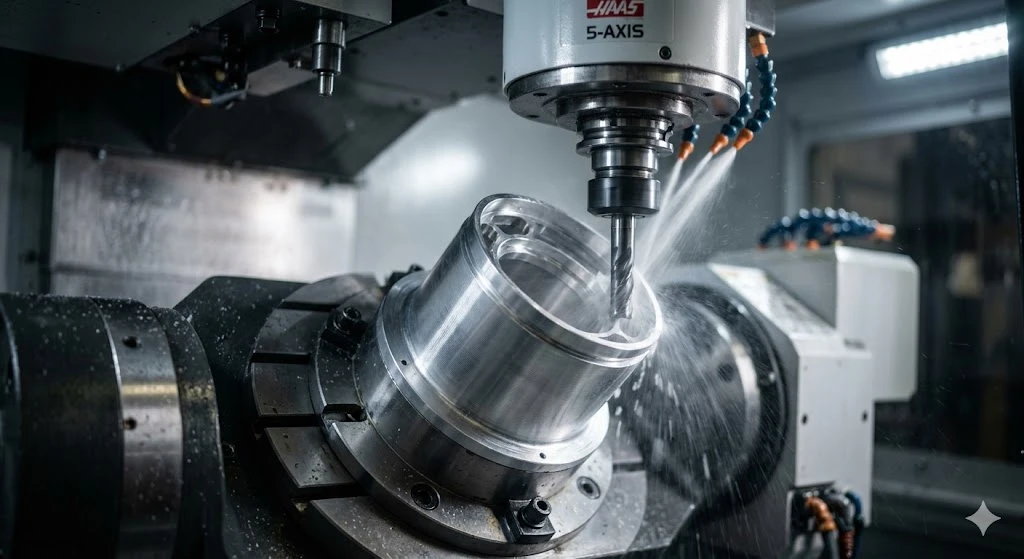

Instinctul de a specifica 6061-T6 pentru orice aluminiu este rezonabil - este ieftin, se prelucrează rapid și fiecare magazin îl are. Dar pe pereți subțiripiese de prelucrare cnc, Piesele de prelucrare CNC din aluminiu geometria peretelui subțire creează o problemă specifică pe care selecția materialului singură nu o poate rezolva: stresul rezidual.

Laminat la cald-și chiar unele plăci suportă gradienți interni de tensiune. Când îndepărtați materialul asimetric - prelucrând o parte a unui perete de 0,5 mm înainte de cealaltă -, eliberați această tensiune în mod neuniform. Piesa se mișcă. Nu este vizibil în timpul tăierii, dar măsurabil la inspecție: o față care arată plat pe mașină indică 0,03–0,08 mm înclinată treizeci de minute mai târziu, la temperatura camerei.

Două abordări funcționează. Mai întâi, specificați placă-detensionată sau pre-întinsă (7075-T651 în loc de 7075-T6 dacă rezistența este motorul; placă de scule turnată MIC{{-6 pentru fixare și suporturi structurale unde planeitatea este critică). În al doilea rând, ordonați operațiunile: aproximativ până la 0,5 mm din dimensiunea finală, lăsați piesa să stea - ideal peste noapte - apoi terminați. A doua trecere, luată la adâncime ușoară, taie materialul deja relaxat. Returul elastic a dispărut deoarece rezervorul de stres a fost drenat în etapa de degroșare.

Pentrupiese de prelucrare cnc de precizie pentru industria aerospațialăaplicații în care atât rezistența, cât și stabilitatea dimensională contează, Ti-6Al-4V introduce propriul set de constrângeri. Conductibilitatea termică scăzută a titanului înseamnă că căldura se concentrează la vârful sculei, mai degrabă decât evacuarea cu cip. Asta schimbă totul despre modul în care scrieți procesul:

Viteză de tăiere: 40–60 m/min pentru carbură neacoperită, până la 80 m/min cu scule acoperite cu TiAlN-

Alimentare pe dinte: 0,05–0,12 mm - rămâne în această fereastră; frecări prea ușoare în loc să taie și munca-întărește suprafața

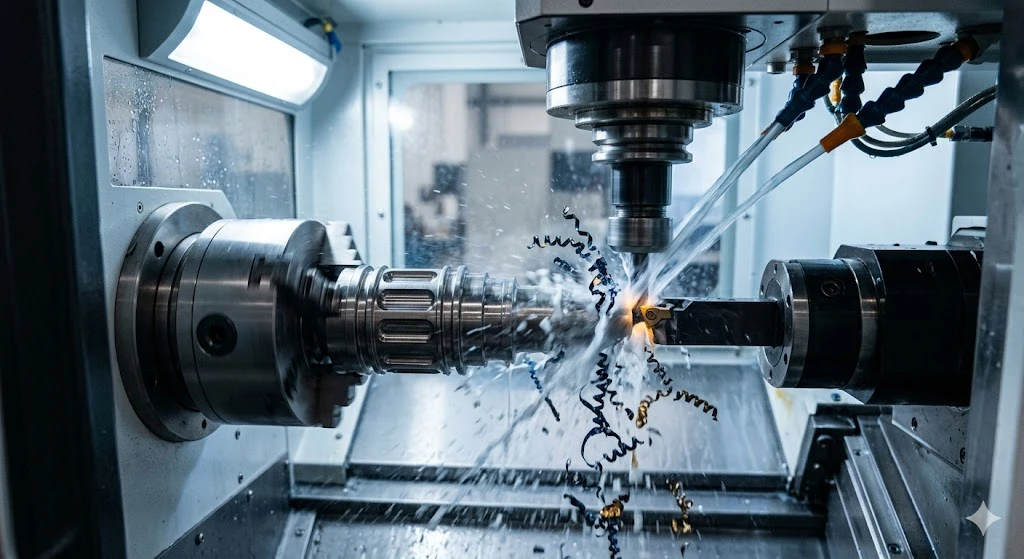

Lichidul de răcire: înaltă-presiune prin-ax (minim 70 bar) îndreptată către zona de tăiere, nu inundă lichid de răcire îndreptat către corpul piesei

Durata de viață a sculei: intervale de schimbare agresive; o unealtă uzată pe titan produce mai multă căldură, nu mai puțină

Înlocuirea „inundă lichidul de răcire și încetinește” cu acești parametri este modul în care lucrările cu titan ajung la suprafețe întărite la lucru-și lipsesc-alezele-toleranței.

Indicele de prelucrabilitate relativ la 6061-T6=100%; cifrele de toleranță reprezintă valori sigure de producție pe centre de prelucrare bine întreținute, fără șlefuire.

Construirea unui buget realist de toleranță pentru piesele de prelucrare CNC

Cea mai scumpă linie dintr-o cotație este adesea o toleranță pe care nimeni nu o va măsura vreodată în domeniu. Înainte de a elibera un desen, treceți prinpiese de prelucrare cnc stivă de toleranță-uppentru fiecare înștiințare strânsă: ce funcție de asamblare protejează și ce se întâmplă la limita MMC/LMC?

Câteva puncte de referință din datele noastre de inspecție:

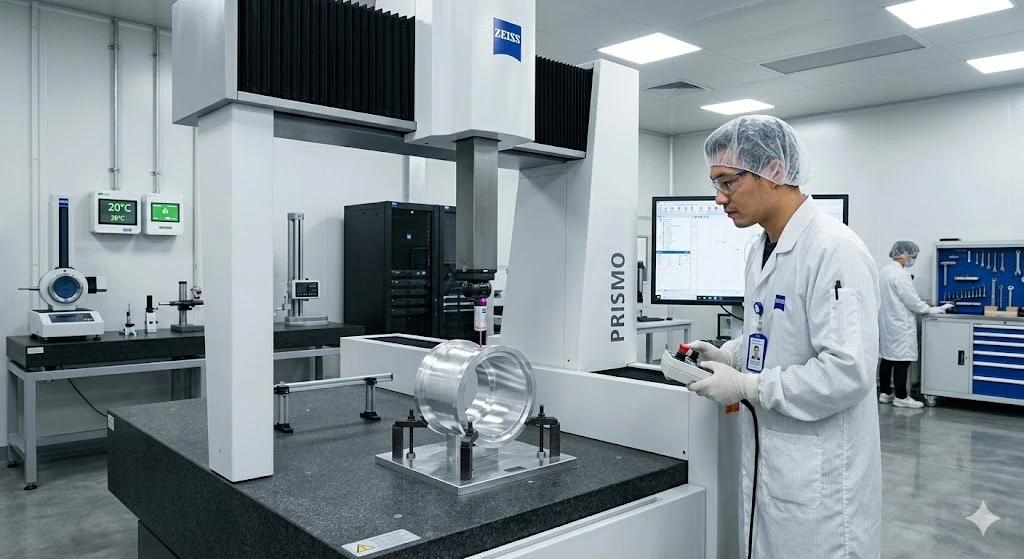

O piesă de aluminiu de 100 mm menținută la ± 0,005 mm pe un diametru critic al alezajului este realizabilă fără șlefuire -, dar necesită o trecere de finisare dedicată, un mediu de măsurare stabilizat cu temperatură- (folosim 20 de grade ± 0,5 grade) și inspecție CMM 100%. Durata ciclului crește cu aproximativ 40% față de o indicație de ± 0,02 mm pentru aceeași caracteristică. Dacă orificiul se împerechează cu un rulment care are oricum un joc diametral de 0,015 mm, indicația mai strânsă nu servește nicio funcție și adaugă un cost real.

Slefuirea intră în imagine atunci când aveți nevoie de mai mult de ± 0,005 mm pe o piesă întărită sau când Ra sub 0,1 μm este necesar pentru etanșarea suprafețelor de contact sau de montare optică. Șlefuirea noastră de suprafață poate ține ± 0,002 mm cu Ra 0,02 μm -, dar acestea nu sunt numere CNC implicite, ele fac operații de finisare deasupra CNC-ului și aparțin desenului numai atunci când aplicația le cere cu adevărat.

Arborele decizional practic:

±0,1 mm sau mai grosier: prelucrare standard, fără inspecție specială, ISO 2768-m implicit

±0,05 mm până la ±0,02 mm: trecere de finisare controlată, verificare spot CMM

±0,01 mm până la ±0,005 mm: operație de finisare dedicată, CMM complet pe caracteristici critice, management al temperaturii

±0,002 mm: șlefuire sau șlefuire, inspecție 100%, planificați timp de livrare mai lung

O înștiințare geometrică care merită auditată în mod specific: epuizare pe caracteristicile turnate. O înclinație totală de 0,01 mm pe un diametru exterior al arborelui în raport cu originea alezajului este mai strâns decât garantează majoritatea jocurilor lagărelor și forțează atelierul să șlefuie după rotire. Dacă aplicația dvs. tolerează 0,025 mm, spuneți așa - și obțineți o piesă mult mai rapidă și mai ieftină.

Asocierea procesului: potrivirea tăieturii cu caracteristica

Nu fiecarepiese de prelucrare cnclocul de muncă aparține unui centru de prelucrare cu 5 axe. Asocierea corectă între tipul de caracteristică și proces este ceea ce separă un ciclu de 40 de minute de unul de 4 ore.

Buzunare și contururi deschise: frezarea pe 3-axe acoperă majoritatea caracteristicilor prismatice. Întrebarea care determină dacă aveți nevoie de 5-axe nu este „geometria este complexă?” - este „câte setări necesită 3-axe?” O piesă cu caracteristici pe cinci fețe care necesită patru re-fixare va ieși adesea mai ieftină și mai precisă pe o mașină cu 5 axe într-o singură configurare, deoarece fiecare re-fixare introduce o mică eroare de transfer de date care se agravează.

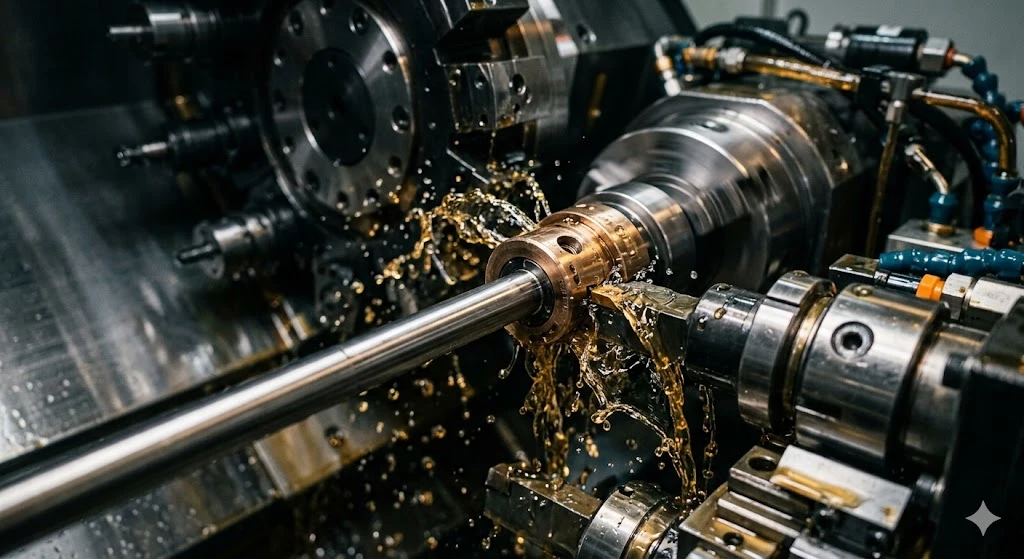

Tije lungi și subțiri: strunjirea elvețiană cu bucșă de ghidare este răspunsul corect pentru orice cu lungime-la-diametru > 12:1. Strunjirea standard permite barei să depășească mandrina fără sprijin, iar deformarea sub forțele de tăiere face ca controlul concentricității și diametrului să fie nesigur. Bucșa din strunjirea elvețiană susține piesa de prelucrat la o rază de milimetri de deflexiunea zonei tăiate - dispare în mod esențial. Pentrupiese de prelucrare cnc de precizie pentru industria aerospațialăprecum tijele supapelor hidraulice și știfturile sistemului de combustibil, strunjirea elvețiană este adesea singurul proces viabil pentru obținerea concentricității de ± 0,003 mm pe o piesă de 150 mm la diametrul de 6 mm.

Fante înguste adânci: Dacă adâncimea fantei-la-lățimea depășește 4:1, frezele standard încep să se deformeze și să zbârnâie. Două alternative: frezare trohoidală dacă fanta este deschisă la ambele capete sau frezare cu adâncime dacă îndepărtați un volum mare și accesul permite. Încrucișarea practică: trohoidal depășește frezarea cu plonjare atunci când lățimea fantei este mai mică de 1,5 × diametrul frezei; frezarea prin plonjare este mai rapidă pentru buzunarele largi și adânci, unde constrângerea principală este rata de îndepărtare a materialului, mai degrabă decât calitatea peretelui. Dacă luați această decizie greșită, nu întotdeauna produce o piesă casată - produce o piesă care trece inspecția, dar costă de două ori mai mult decât ar trebui să aibă.

Unde precizia MID se încadrează în ciclul dvs. de proiectare

Revizuim fișierele STEP înainte de a cita. Aceasta nu este o linie de vânzări -, ci modul în care surprindem funcțiile care vă vor tripla costul pe-piesă sau vă vor împinge livrarea peste pragul programului dvs.

Semnale comune din coada noastră DFM din acest an: raze interioare de colț de 0,2 mm pe buzunare de 15 mm-adâncime (forțează o freză de 0,4 mm care rulează la viteze ne{-productive), adâncimi de filet la 3× diametrul nominal în 316L (risc de rupere a robinetului încorporat în desen) și 5mm ±{00} la nivel global. se confruntă deoarece blocul de toleranță a fost copiat dintr-o revizuire anterioară.

FugimPrelucrare CNCpe 5-axe, ture elvețiană, strunjire-combinată de frezat și electroeroziune cu sârmă - toate sub un singur acoperiș, cu management al calității conform ISO 13485 și trasabilitate digitală la fiecare operațiune. Pentrupiese prelucrate CNC de preciziecare ating lanțurile de aprovizionare aerospațiale, medicale sau de semiconductori, oferim documentație FAI și rapoarte complete CMM ca standard pentru primele articole.

Dacă sunteți în stadiul DFM, trimiteți-ne fișierul STEP. Vom returna un raport DFM scris în termen de 24 de ore - nu este necesar niciun angajament. Dacă sunteți mai departe și trebuie să discutați despre un buget de toleranță sau selectarea procesului, nostruechipa de inginerie de proceseste punctul de plecare corect. Contactați-ne la bishenprecision.com pentru a începe conversația.

FAQ

Ce rază de colț ar trebui să specific pentru a evita operațiunile costisitoare cu instrumente mici-?

Pentru o adâncime de buzunar D, specificați o rază interioară minimă a colțului de D/4 - și niciodată sub 0,5 mm, cu excepția cazului în care caracteristica este condusă funcțional. Un buzunar de 12 mm-adâncime are nevoie de cel puțin R3 pentru a fi tăiat cu o unealtă care rulează la viteze productive și supraviețuiește lucrării. Orice lucru mai strâns forțează o freză cu diametrul mic-: mai lentă, mai multă deformare, probabilitate mai mare de rupere. Dacă geometria colțului nu are funcție de împerechere, măriți raza și încadrați economisirea timpului ciclului.

Puteți ține ±0,005 mm pe o piesă de aluminiu de 100 mm fără șlefuire?

Da - pe o caracteristică alezaj sau OD, cu secvența corectă. În mod obișnuit, ținem ±0,005 mm pe găuri de aluminiu de până la 100 mm utilizând o trecere dedicată de găurire de finisare într-un mediu controlat cu temperatură-, urmată de verificarea CMM. Constrângerea este termică: aluminiul se extinde cu aproximativ 23 μm pe grad la 100 mm de lungime, așa că dacă podeaua magazinului este cu 5 grade peste temperatura de referință de 20 de grade și piesa nu este stabilizată înainte de măsurare, numărul de inspecție este greșit, indiferent de cât de bine a tăiat mașina. Permiteți 30-60 de minute de stabilizare termică înainte de măsurarea finală.

Când o stivă de toleranță-până a pieselor de prelucrare cnc justifică re-toleranța desenului?

Când suma toleranțelor caracteristicilor individuale dintr-un stivă de ansamblu depășește spațiul funcțional de la interfața de împerechere. Rulați mai întâi aritmetica-cel mai rău caz: dacă toate caracteristicile sunt la limita lor simultan, mai funcționează ansamblul? Dacă răspunsul este nu, strângeți toleranțele care contribuie cel mai mult la stiva (de obicei caracteristicile de referință și diametrul de împerechere primar). Dacă răspunsul este da, cu marjă, este posibil să fiți supra-toleranțat -, ceea ce costă bani fără a cumpăra funcția.

Ce finisaj de suprafață ar trebui să specific pe o față de etanșare pentru o canelură de inel O-?

Ra 0,8μm este standardul pentru fețele de etanșare statice a inelelor O-; Ra 0,4μm pentru etanșări dinamice. Ambele sunt realizabile cu o trecere controlată de frezare de finisare -, fără șlefuire necesară. Specificarea Ra 0,2 μm sau mai bună pe o canelură de etanșare vă împinge în teritoriul de șlefuire sau de șlefuire și crește semnificativ costul. Dacă ghidul de instalare al producătorului de inel O-reclamă o cerință de finisare, utilizați direct numărul respectiv; dacă nu, Ra 0,8μm este defensibil pentru aplicații statice.
