Prototiparea rapidă prin prelucrare CNC: când viteza contează și piesa trebuie să funcționeze efectiv
Inginerul dvs. mecanic termină modelul CAD într-o zi de vineri. Revizuirea produsului este în trei săptămâni. Aveți nevoie de o carcasă funcțională din aluminiu - material real, toleranțe reale, fire care se angajează efectiv - pentru a testa potrivirea, a valida distanțe de asamblare și a intra în acea întâlnire cu ceva ce puteți înmâna în jurul mesei.
Acesta este scenariul în care Prelucrare CNC, prototipare rapidăîși câștigă locul. Nu orice prototip are nevoie de el. Dar când piesa trebuie să funcționeze ca o componentă de producție, - păstrează toleranța, preia încărcătura, supraviețuiește unui ciclu termic, se potrivește într-un ansamblu cu hardware cumpărat-disponibil -, un substituent imprimat 3D-nu vă va oferi datele de care aveți nevoie. Aveți nevoie de o parte tăiată din materialul real, la specificațiile reale.
Greșeala pe care o fac majoritatea echipelor de produse în această etapă este aceea de a nu alege un proces greșit. Nu se gândește clar pentru ce este de fapt prototipul. Răspundeți mai întâi la această întrebare, iar selecția procesului urmează logic.
Ce înseamnă de fapt prototiparea rapidă CNC în practică
Prelucrare CNC, prototipare rapidănu este o categorie separată de servicii cu echipamente speciale. Este o prelucrare CNC standard - frezare, strunjire, strunjire elvețiană - executată cu programare de-cozi scurte, configurare optimizată pentru execuții unice sau mici-și o revizuire a procesului care detectează problemele DFM înainte de începerea tăierii, mai degrabă decât după.
Partea „rapidă” provine din două lucruri: lipsa timpului de livrare a sculelor (spre deosebire de turnarea prin injecție sau turnarea sub presiune, CNC pornește de la un fișier CAD și un bloc de material) și o prioritizare a atelierului care primește lucrările prototip în coadă în câteva zile și nu în săptămâni.
Pe o piesă simplă din aluminiu - o carcasă, un suport, un bloc colector -, de obicei, putem trece de la un fișier CAD confirmat la o piesă expediată în 3 până la 5 zile lucrătoare. Geometria complexă, toleranțele strânse la mai multe caracteristici sau materiale precum titanul extind acest lucru. Dar pentru părțile de care majoritatea echipelor de dezvoltare de produse au nevoie de fapt în etapa de validare, cronologia este cu adevărat scurtă.
Lucrul care încetinește cel mai constant lucrările de prototip nu este timpul mașinii. Probleme de desenare - indicații de toleranță incomplete, specificații de finisare a suprafeței lipsă, indicații ale filetului fără desemnări de clasă sau grosimi de perete care nu pot fi reținute în materialul specificat. O revizuire DFM înainte de începerea lucrării adaugă câteva ore. Prinderea unei probleme de fixare după tăierea primei piese adaugă zile.

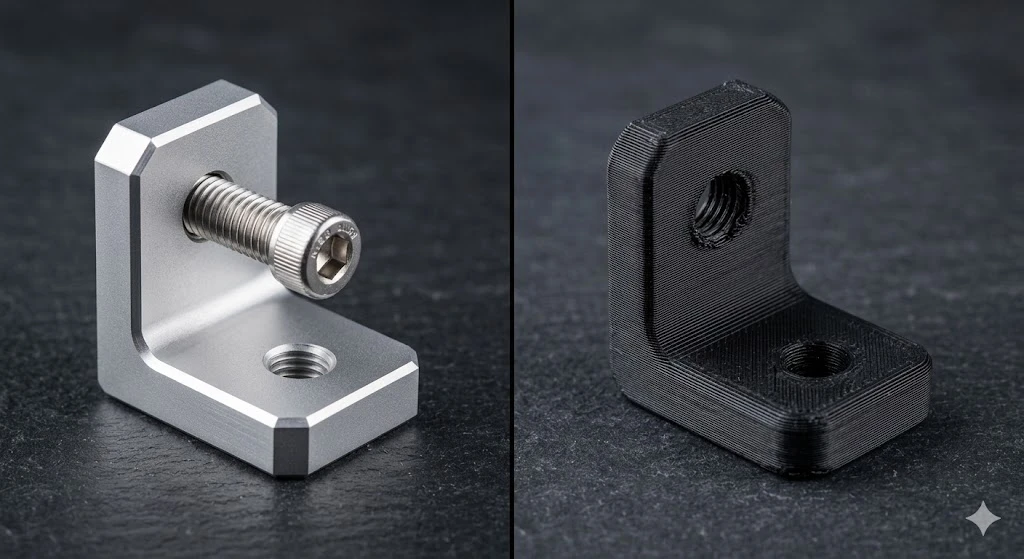

Prelucrare prototip CNC vs imprimare 3D: utilizați instrumentul potrivit
Dezbaterea dintrePrelucrare prototip CNC vs imprimare 3Dare un răspuns simplu odată ce ai clar ce trebuie să facă prototipul. Niciun proces nu câștigă universal. Ei răspund la diferite întrebări.
| Criterii de evaluare | Prelucrare CNC | Imprimare 3D metal (DMLS/SLM) | Imprimare 3D din plastic (FDM/SLA) |
|---|---|---|---|
| Proprietățile materialelor | Echivalent-producție | Aproape{0}}producție (oarecare anizotropie) | Semnificativ mai slab decât producția |
| Toleranță dimensională | ±0,005–0,02 mm standard | ±0,05–0,1 mm tipic | ±0,1–0,3 mm tipic |
| Finisajul suprafeței (-așa cum a fost construit) | Ra 0,8–3,2 µm | Ra 5–15µm (necesită post-procesare) | Ra 5–50µm în funcție de proces |
| Timp de livrare (1-5 părți) | 3–7 zile | 5–14 zile (inclusiv post{2}}procesare) | 1–3 zile |
| Costul piesei metalice simple | Mediu | Ridicat | Scăzut |
| Cel mai bun pentru | Validare funcțională, verificări de potrivire, testare{0}}reprezentantă a producției | Geometrie internă complexă, topologie-structuri optimizate | Modele vizuale, verificări timpurii de formă/potrivire, fără-încărcare- |
| Filete, găuri filetate | - nativ tăiat direct | Necesită post-prelucrare | Necesită inserții sau post{0}}prelucrare |
| Viteza de iterare a designului | Mai lent (fiecare schimbare la-mașini) | Mediu | Rapid |
Judecata sinceră: pentru prototipurile care vor intra în testarea funcțională - încărcarea la efort, ciclul termic, asamblarea cu hardware de producție, eșantioanele de depunere la reglementări - CNC este aproape întotdeauna chemarea potrivită pentru piese metalice. Proprietățile materialului sunt echivalente-producției, deoarece tăiați din același stoc de bare pe care îl va folosi ciclul de producție. O piesă metalică imprimată 3D-are diferențe microstructurale față de materialul forjat, care contează atunci când piesa este sub sarcină.
Pentru verificările de formă și potrivire în faza incipientă-în care doar confirmați că forma are sens și că conceptul de asamblare funcționează, imprimarea 3D din plastic este mai rapidă, mai ieftină și perfect adecvată. Greșeala este folosirea acestuia dincolo de acea etapă în care datele prototipului trebuie să reprezinte performanța producției.
Când timpul de livrare pentru prototiparea rapidă CNC este comprimat - și când nu
Prelucrare CNC pentru prototipare rapidăare limite reale, iar înțelegerea lor vă ajută să vă planificați în jurul lor, mai degrabă decât să fiți surprins.
| Factor | Efectul asupra timpului de livrare | Ce poți face |
|---|---|---|
| Complexitatea părții (număr de setări) | Fiecare configurare suplimentară adaugă 0,5-1 zi | Design pentru setari minime; discutați din timp strategia de fixare |
| Disponibilitatea materialului | Aliajele exotice (titan, Inconel) pot necesita 2-3 zile de procurare | Confirmați stocul de materiale înainte de a confirma programul |
| Toleranță etanșeitate | Caracteristicile sub-±0,01 mm necesită tăieturi mai lente și verificare CMM per-funcție | Semnalați în mod explicit funcțiile de-toleranță strânsă; nu aplicați pătură-±0,005 mm |
| Completitudinea desenului | Imprimările incomplete declanșează întrebări DFM care întrerup lucrarea | Trimiteți o imprimare completă cu toate înștiințările; Model 2D + 3D |
| Post-procesare (anodizare, placare) | Adaugă 2-5 zile, în funcție de proces și de furnizor | Confirmați dacă este nevoie de finisare pentru prototip sau doar pentru ciclul de producție |
| Cantitate | 1–3 părți: impact minim în coadă. 20+ părți: programare ca o mică execuție de producție | Fiți clar la RFQ dacă acesta este prototip sau producție de punte |
Un detaliu care îi prinde pe clienți cu priză: finisarea suprafeței ulterioară-prelucrarii are adesea un program diferit de prelucrare. O piesă pe care o mașină în două zile poate sta așteptând anodizarea încă trei. Dacă prototipul dvs. nu are nevoie funcțional de finisajul anodizat -, testați potrivirea mecanică, nu rezistența la coroziune sau produsele cosmetice - specificați „ca-prelucrat” și economisiți timp. Semnalăm acest lucru în timpul cotării pentru fiecare job unde se aplică.
Materiale pentru piese prototip CNC: ce specifică de fapt inginerii
Alegerea materialului la etapa de prototip ar trebui să se potrivească din ce va fi făcută piesa de producție. Folosirea aluminiului 6061 pentru un prototip al unei piese care va fi în cele din urmă 7075 vă oferă date înșelătoare de rigiditate și rezistență. Folosirea inoxului 304 pentru un prototip al unei componente medicale 316L vă oferă un comportament diferit la coroziune în testele de validare.
Acestea fiind spuse, cele mai frecvent prototipate materiale pentrupiese prototip CNC de volum redusîn industriile pe care le deservim:
Aluminiu 6061-T6- valoarea prestabilită pentru majoritatea carcaselor mecanice, consolelor și componentelor structurale. Rapid la mașină, stabilitate dimensională bună, acceptă bine anodizarea. Dacă piesa de producție este și 6061, acesta este un prototip asemănător-pentru-.

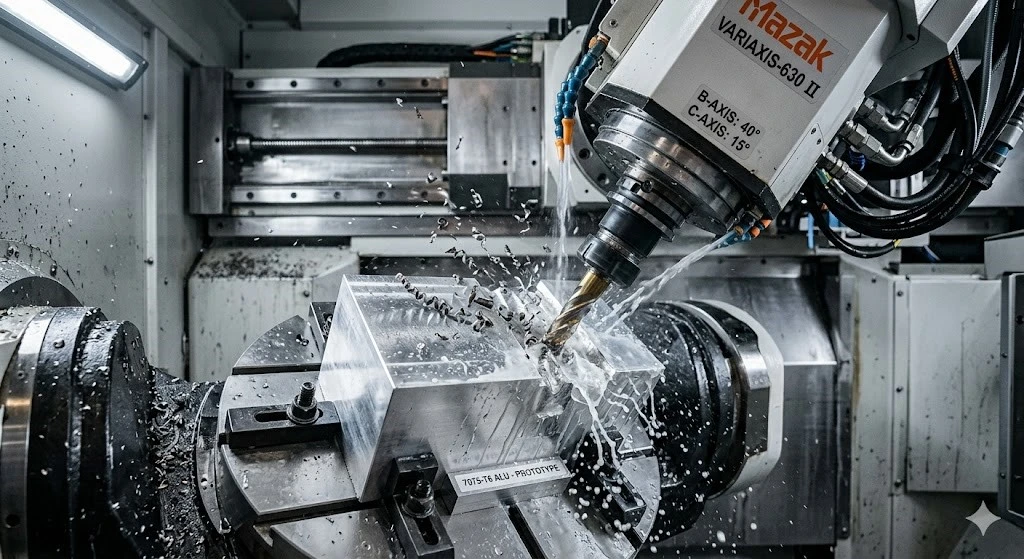

Aluminiu 7075-T6- când piesa de producție are nevoie de o rezistență mai mare. Puțin mai greu de prelucrat decât 6061, timp de livrare similar. Specificați când-performanța portantă a prototipului contează.
Inoxidabil 316L- standard pentru componentele dispozitivelor medicale, piesele de contact cu fluide-și orice intră într-un mediu coroziv. Durează mai mult la prelucrare decât aluminiul; bugetați o zi în plus.
Titan Ti-6Al-4V- aplicații aerospațiale și medicale în care raportul rezistență-și-greutate este critic. Semnificativ mai lent la mașină decât oțelul. Un prototip de titan care ar dura două zile în aluminiu va dura de obicei patru până la cinci. Diferența de cost este reală -, dar dacă testul dvs. de validare implică sarcină, oboseală sau biocompatibilitate, nu există un înlocuitor.
Alama C360- conectori, corpuri de supape, fitinguri filetate. Se mașinează rapid, ține bine toleranțe strânse.
Piese prototip CNC cu volum redus: factori de cost pe care ar trebui să-i înțelegeți
Costul pieselor prototip CNC de volum redusmai mult pe unitate decât piesele de producție din motive care sunt previzibile și care merită înțelese - nu doar acceptate așa cum sunt date.
Costul de instalare este cel mai mare factor. Programarea traseului sculei CAM, fixarea piesei și executarea unei tăieturi de test durează aproximativ același timp, indiferent dacă faceți o piesă sau cincizeci. La o serie de producție de 50 de părți, costul de instalare se amortizează la o mică parte din prețul unitar. Pe un prototip din 3 părți, domină.
Timpul mașinii este al doilea șofer. Mașinile CNC funcționează la 50 USD–100+ USD pe oră pentru echipamente cu 5 axe. O piesă care necesită 90 de minute de mașină la 80 USD/oră contribuie cu 120 USD la costul unitar înainte ca materialul, sculele și inspecția să fie luate în considerare.
Deșeurile materiale sunt reale, dar adesea exagerate. Un bloc de aluminiu de 100 mm × 100 mm × 50 mm poate produce o piesă care cântărește 200 g - restul sunt așchii. Costul materialului cipurilor este un cost real, dar pe aluminiu este rareori factorul dominant.

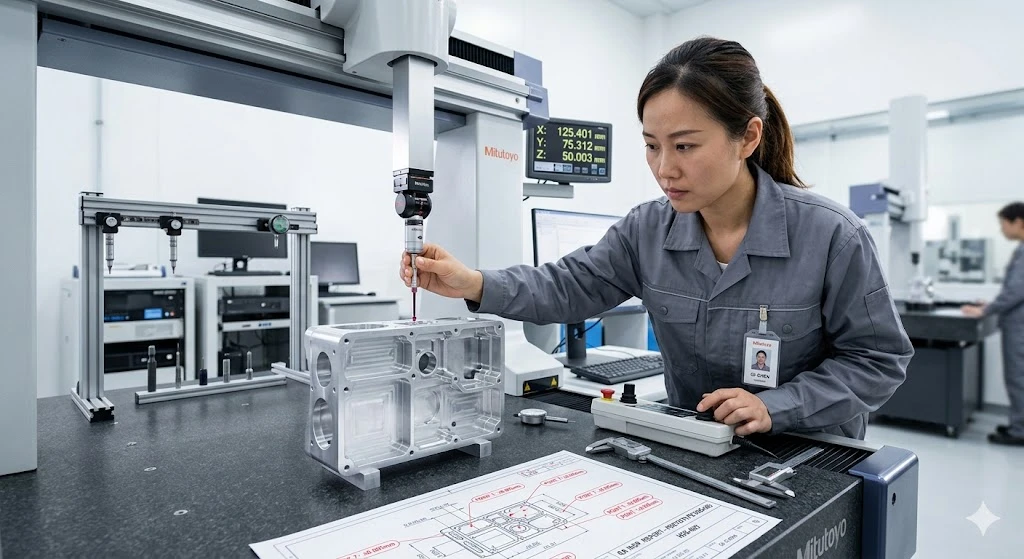

Taxa generală de inspecție a pieselor prototip este de obicei mai mare decât a pieselor de producție -, deoarece primul articol al unei noi lucrări necesită o verificare dimensională completă pentru fiecare înștiințare tipărită, nu un eșantion statistic. Pentru industriile reglementate (medical, aerospațial), pachetul de inspecție este în sine un livrabil.
Dacă bugetul dvs. pentru prototip este restrâns, cele mai eficiente două pârghii sunt: simplificați geometria pentru a reduce timpul mașinii și numărul de configurare și întrebați în mod explicit dacă specificațiile de finisare sunt necesare pentru această fază. Ambele sunt decizii de proiectare și planificare, nu decizii de negociere cu furnizorii.
Cum lucrează MID Precision cu prototipul

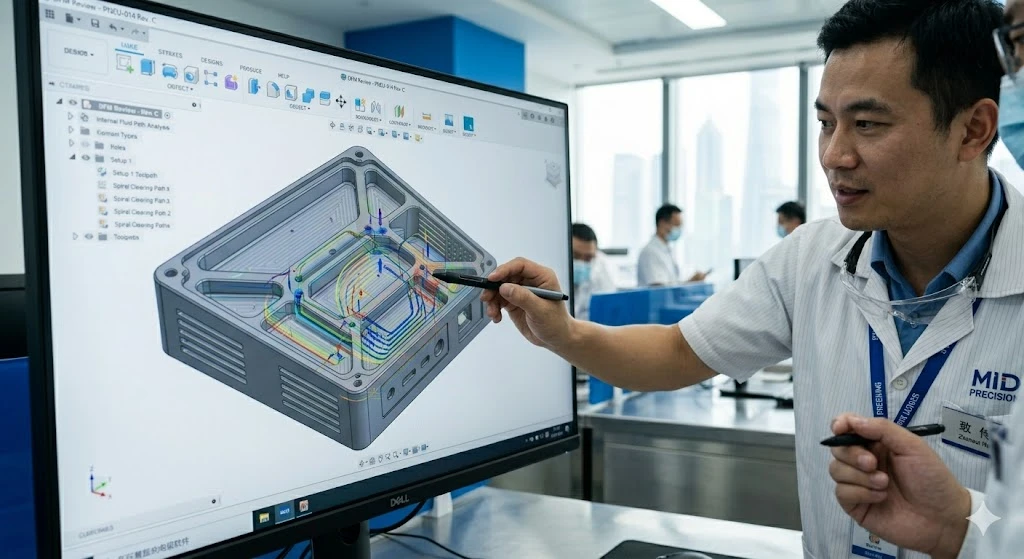

Efectuăm prototipuri și lucrări de producție de-volum redus ca o pistă de servicii definită -, nu ca resturi stoarse între serii mari de producție. Locuri de muncă prototip la MID primesc o revizuire DFM înainte ca oferta să iasă. Această revizuire acoperă indicațiile de toleranță care depășesc ceea ce suportă geometria, grosimile pereților care vor cauza probleme de fixare, specificațiile filetului care necesită desemnări de clasă și orice caracteristici în care o ajustare minoră a designului ar reduce semnificativ costurile sau riscurile.
La o lucrare recentă - un bloc colector pneumatic 6061-T6 cu opt porturi M5 și o toleranță a alezajului de ± 0,01 mm pe scaunul central al supapei - revizuirea DFM a constatat că două dintre pozițiile portului ar necesita o a patra configurație care nu era evidentă din modelul 3D. L-am semnalizat înainte de tăiere, clientul a schimbat o poziție de port cu 2 mm în CAD și lucrarea a rulat în trei setări în loc de patru. Piesa a fost expediată în ziua a patra de la tipărirea confirmată. Acesta este genul de apel care se face doar dacă cineva citește desenul înainte de a-l programa.
NoastrePrelucrare CNC, prototipare rapidăserviciul acoperă frezarea pe 3-axe, 4 axe și 5 axe, strunjire CNC și strunjire CNC elvețiană pentru componente de precizie cu diametru mic. Termenul standard de livrare pentru majoritatea prototipurilor este de 3-7 zile lucrătoare de la pachetul de desen 2D+3D confirmat. Materiale din aliaje de aluminiu prin oțel inoxidabil, titan, alamă, cupru și materiale plastice tehnice.
Dacă proiectul dvs. este critic-de timp,vorbiți cu inginerii noștriînainte de a trimite cererea de cerere -, o conversație de 10 minute despre abordarea fixării și prioritățile de toleranță poate reduce cu o zi sau două din program înainte de începerea lucrării.
Trimite-ne imprimarea tași vă vom returna o cotație cu o notă DFM în 24 de ore. Pentruproducție de prototipuri și poduri de volum redusrulează, răspundem la întrebări în aceeași zi lucrătoare.
FAQ
Î: Designul meu este încă în schimbare. Ar trebui să aștept până când este finalizat înainte de a obține un prototip CNC cotat?
Nu neapărat. Dacă modificările sunt minore, - pozițiile caracteristicilor, dimensiunile găurilor, indicațiile de rază -, obținerea primului prototip tăiat acum și încorporarea modificărilor într-o a doua execuție este adesea mai rapidă decât așteptarea înghețarii designului. Costul de configurare la a doua rulare este mai mic, deoarece programarea CAM se realizează în mod substanțial. Unde are sens să așteptați este dacă geometria fundamentală este încă în flux, deoarece o schimbare majoră a formei înseamnă o re-programare de la zero. Spuneți-ne unde se află designul în ciclul de examinare când întrebați - vă vom sfătui dacă merită tăiat acum sau păstrat.
Î: Avem nevoie ca prototipul să se potrivească cu materialul de producție și să finiseze exact - anodizat 6061-T6 la aceleași specificații ca și perioada de producție. Poți să faci asta?
Da, și este chemarea potrivită dacă prototipul intră într-un test de formă/potrivire/funcție care include durabilitatea suprafeței sau chestiunea cosmetică pentru revizuirea părților interesate. Specificați tipul de anodizare (Tip II transparent, Tip III anodizat dur, culoare), grosimea și orice cerințe de mascare pe desen. Anodizarea merge către partenerul nostru de finisare aprobat și adaugă de obicei 2-3 zile lucrătoare. Dacă prototipul este exclusiv pentru validarea dimensională internă, așa cum este-prelucrat vă economisește acele zile și costul de finisare.
Î: Care este cantitatea minimă pe care o veți rula într-o lucrare de prototip CNC?
O parte. Executăm în mod regulat lucrări de prototip de un singur-unitate - componente de testare a implanturilor, elemente de fixare personalizate, corpuri de supapă unice-. Costul unitar pentru o singură piesă este mai mare decât o serie de 10 părți, deoarece configurarea se amortizează în mai puține piese, dar nu există un prag pentru cantitatea minimă de comandă. Dacă aveți nevoie de o piesă pentru a valida un concept, aceasta este o muncă validă.
Î: Cum facePrelucrare prototip cnc vs imprimare 3Dcomparați costurile pentru o carcasă mică din aluminiu, să spunem 80 mm × 60 mm × 30 mm?
Pentru o carcasă simplă din acel interval de dimensiuni, imprimarea 3D din plastic (SLA sau SLS) va fi de obicei mai ieftină și mai rapidă pentru un prototip de verificare vizuală/form - sub 100 USD și 1-2 zile. CNC din aluminiu pentru aceeași carcasă va rula între 150 USD și 400 USD, în funcție de complexitatea caracteristicilor, cu un termen de livrare de 3-5 zile. Piesa CNC vă oferă material echivalent-producție, cuplare reală a filetului și un finisaj de suprafață pe care îl puteți anodiza. Dacă prototipul intră într-un test funcțional sau trebuie să reprezinte performanța producției, diferența de cost este justificată. Dacă se află pe un birou pentru o revizuire a părților interesate, imprimarea 3D este chemarea potrivită.
