O gaură centrală filetată, cunoscută și sub numele de „gaura centrală de tip C-” în țara noastră sau „gaura centrală de tip D-” în standardul DIN, este frecvent întâlnită în multe structuri și desene mecanice.
Orificiul central filetat extinde funcționalitatea orificiului central prin adăugarea de fire, permițându-i să servească mai multe scopuri. Deci, când ar trebui să alegem un orificiu central filetat? Să discutăm acest lucru pe scurt și sper să vă fie de ajutor.

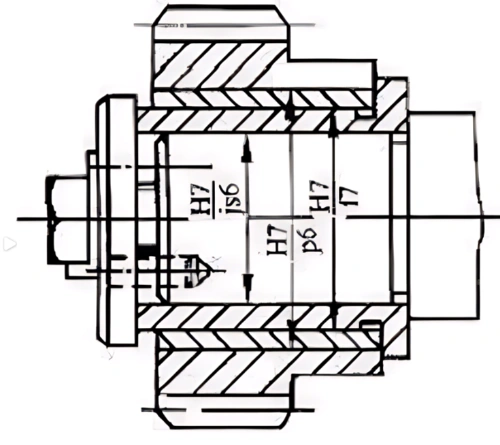

Componente de fixare la capătul arborelui
Cu un orificiu central filetat, devine ușor să instalați componente precum plăci de capăt, pinioane, scripete de distribuție, cuplaje, senzori etc., la capătul arborelui.

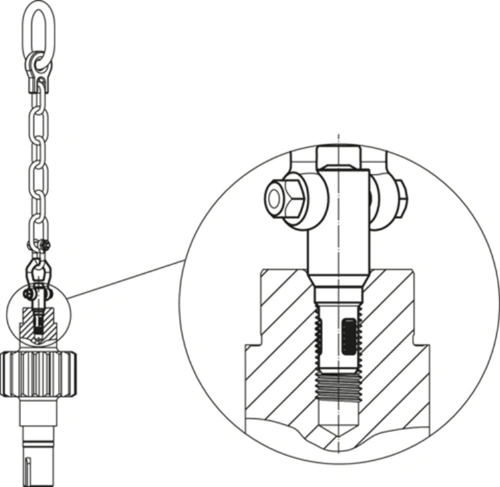

Orificii de ridicare pentru ridicare
Când piesa cântărește peste 15 kg, nu este recomandată din punct de vedere ergonomic pentru manipularea manuală. În astfel de cazuri, dacă există un orificiu filetat la capătul arborelui, puteți instala un inel de ridicare sau un șurub de ridicare pentru a utiliza o macara pentru ridicare.
Asistență la dezasamblare și puncte de stres

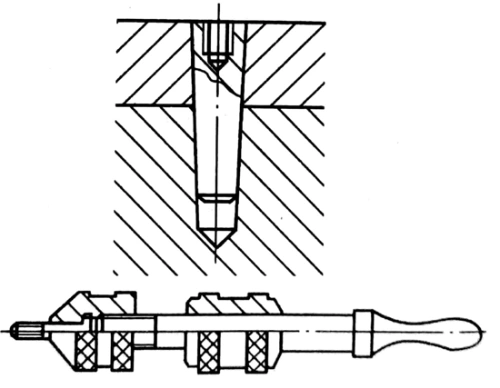

Pentru unele potriviri cu orificii oarbe sau piesele prin interferență-fără spațiu de aplicare extern pentru forță, dezasamblarea poate fi foarte dificilă atunci când acestea trebuie înlocuite mai târziu. Dacă un orificiu central trebuie prelucrat pe ele, orificiul central filetat poate fi folosit pentru a instala un șurub de proces. Prin aplicarea unei forțe uniforme (de exemplu, cu un extractor cu ciocan culisant), piesele care se potrivesc-de interferență pot fi scoase. Acest lucru funcționează în mod similar cu utilizarea unui extractor pentru a îndepărta un știft cilindric cu filete interne, așa cum se arată în diagramă.

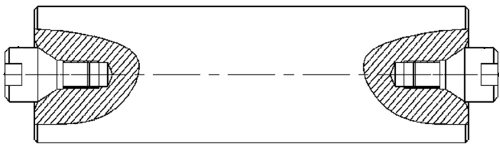

Sigilarea orificiului central pentru protecție
Atunci când există cerințe ridicate pentru precizia repetată a unui orificiu central sau când un orificiu central reluat anterior necesită protecție, un dop poate fi înșurubat în orificiul central filetat. Acest lucru va proteja și etanșa orificiul central, prevenind intrarea obiectelor străine sau contaminarea reziduurilor de lichid de răcire, menținând astfel precizia orificiului central pentru următorul proces sau ciclu de utilizare.(文章来源:iMechanics机械)
