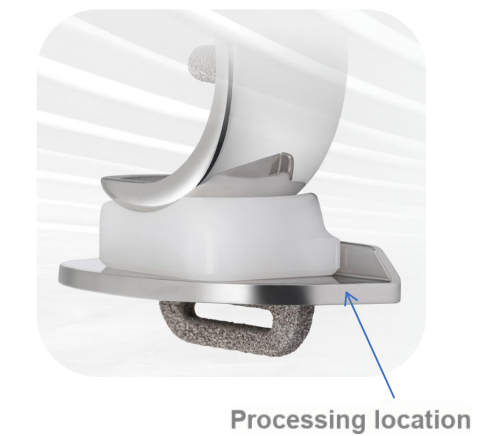

„Piesele din aliaj de titan prelucrate au întotdeauna bavuri, la fel ca șmirghel care se freacă de piele.” Un inspector de calitate la o fabrică de echipamente ortopedice s-a plâns în timp ce ținea o lupă. În domeniul producției de articulații artificiale, platforma tibială unicompartimentală de 50×30×17 mm este mică, dar este o componentă cheie portantă-sarcină care determină capacitatea pacientului de a se mișca după operație.
Produse procesate
Material: aliaj medical de titan (standard ASTM F136)
Caracteristici de prelucrare: Frezare de precizie a suprafețelor curbe complexe
Indicatori cheie: Rugozitatea suprafeței Ra Mai mică sau egală cu 0,4μm
Dilema procesării
Biocompatibilitatea aliajului de titan îl face prima alegere pentru implanturile ortopedice, dar caracteristicile sale de procesare pot fi numite „durianul lumii metalice”:
• Conductivitatea termică este de numai 7,2 W/m·K, iar acumularea căldurii de tăiere provoacă uzura rapidă a sculei
• Fenomenul de călire prin lucru este semnificativ, iar duritatea suprafeței poate ajunge de 2 ori mai mare decât a suportului
• Lustruirea suprafetelor se bazeaza pe lucru manual, cu o eficienta mai mica de 3 bucati/ora
Raportul de producție al unei anumite fabrici OEM arată că pentru fiecare 100 de produse produse, costul sculei reprezintă 27%, iar 20% din piesele de prelucrat sunt reprelucrate din cauza defectelor de suprafață.
BISHEN soluțiile elimină impasul
Pentru a rezolva problemele legate de lipirea și întărirea aliajului de titan, am implementat trei îmbunătățiri tehnice:
▷ Sistem de frezare asistată cu ultrasunete: amplitudine axială de 5μm, temperatura de tăiere redusă cu 65%
▷ Freză personalizată din oțel tungsten: design cu unghi elice de 20 de grade, eficiența de îndepărtare a așchiilor crescută cu 40%
▷ Frezare fină în loc de lustruire: strategie de frezare cu înălțime egală cu distanță de 0,03 mm

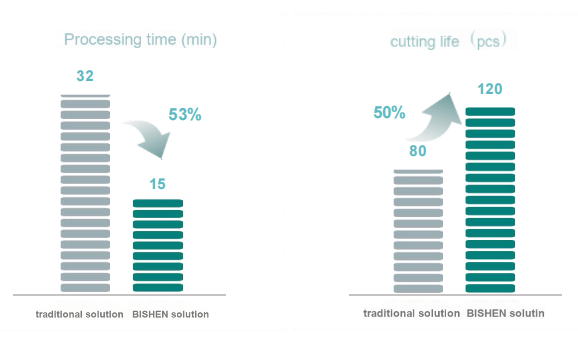

Verificarea eficacității
În proiectul de producție în masă a articulațiilor artificiale, am realizat:
Rugozitatea suprafeței Ra0,32-0,38μm a îndeplinit stabil standardul
Durata de viață a unei singure scule a depășit 120 de bucăți de volum de prelucrare
Întregul timp de proces a fost comprimat la 15 minute/buc
Primul lot de 2.000 de bucăți a avut o rată de randament de 98,2%
Despre BISHEN
BISHEN Precision se concentrează pe fabricarea de piese metalice de precizie. Fabrica modernă de 7.500 de -metri pătrați- este echipată cu centre de prelucrare avansate pentru a oferi soluții unice-pentru piese complexe din industria aerospațială, echipamente medicale, robotică și alte industrii. Compania deține certificarea sistemului de management al calității dispozitivelor medicale ISO 13485 și are o experiență profundă în domenii speciale de proces, cum ar fi prelucrarea suprafețelor cu formă specială-și turnarea cu micro-găuri, ajutând clienții să treacă peste blocajul producției de masă a produselor de design extrem de dificile.
