Prelucrare CNC cu alamă: de ce ușor de prelucrat nu înseamnă ușor de realizat corect

Prelucrare CNC cu alamă: de ce „Ușor de prelucrat” nu înseamnă ușor de realizat corect

Am mai văzut asta trecând prin ușa noastră. Imprimarea scrie alamă C360, toleranță ±0,02 mm pe un orificiu filetat M6. Furnizorul anterior a livrat un lot complet de - fire calibrate în afara specificațiilor, finisarea suprafeței cu dungi, iar jumătate din piese au prezentat o schimbare dimensională slabă între prima și ultima piesă din tiraj. Clientul a presupus că alama ar fi simplă. Și în teorie, așa este. În practică, modurile de defecțiune sunt specifice, repetabile și aproape întotdeauna urmăribile până la deciziile luate înainte ca primul cip să ajungă la sol.

Prelucrare CNC alamaare reputația de a fi iertător. Această reputație este câștigată în mare parte - C360 este punctul de referință pentru prelucrabilitate în funcție de care este măsurat orice alt metal. Dar „ușor de prelucrat” este interpretat greșit ca „nu are nevoie de disciplină de proces” și de aici încep problemele. Derivarea dimensională pe tiraje lungi, fire rupte pe alezajele cu pas fin-, delaminare în timpul nichelării, așchii de panglică care se înfășoară în jurul sculelor la lucrările C260 - niciunul dintre acestea nu sunt moduri de defecțiune exotice. Toate sunt previzibile. Și toate pot fi prevenite dacă știi unde să cauți.

Cauza reală a devierii dimensionale pe piesele din alamă

De nouă ori din zece, deriva dimensională pe aprelucrare CNC din alamarulare - unde piesele din poziția 1 și poziția 200 măsoară diferit - se reduce la unul dintre cele două lucruri: dilatarea termică în timpul rulării sau efortul rezidual din materialul de bare care se eliberează progresiv pe măsură ce materialul este îndepărtat.

Alama poate modifica ușor dimensiunile sub căldură, iar inginerul trebuie să planifice și să execute cu atenție traseul de fixare și unelte pentru a menține toleranțele în limite acceptabile - ținând cont de dilatarea termică și de retur pe suprafețe complexe și în ansambluri strâns-. Pe un strung elvețian care rulează C360 la viteze mari ale axului fără lichid de răcire de inundare adecvat, temperatura piesei crește treptat pe parcursul unei serii de producție. Expansiunea termică a alamei este de aproximativ 19–20 µm/m· grad. Pe o piesă cu diametrul de 50 mm, o creștere a temperaturii cu 10 grade se traduce în aproximativ 10 µm de creștere - suficient pentru a sufla o toleranță de ± 0,02 mm pe un orificiu critic.

Remedierea derivei termice este simplă: lichid de răcire de inundație constant, permiteți mașinii să atingă echilibrul termic înainte de a începe să tăiați toleranța-funcțiilor critice și, dacă rularea este lungă, măsurați la intervale definite și nu doar primul-articol și inspecția finală.

Eliberarea stresului rezidual este mai dificilă și mai puțin înțeleasă. Stocul de bară de alamă trasă la rece-s-a blocat-în stres din procesul de desenare. Atunci când îndepărtați cantități semnificative de material - buzunare adânci, profile excentrice, tăieturi mari de față - piesa poate să se răsucească ușor pe măsură ce tensiunea se redistribuie. La operațiunile de degroșare, acest lucru contează rar. La trecerea de finisare la toleranță strânsă, se întâmplă. Chemarea potrivită este de a aspri agresiv, lăsați 0,1–0,15 mm pe caracteristicile de finisare, lăsați piesa să stea liberă câteva minute dacă lucrarea permite, apoi luați trecerea de finisare. Se adaugă poate cinci minute pe parte pentru geometrii complexe. Elimină complet o clasă de defecțiuni dimensionale.

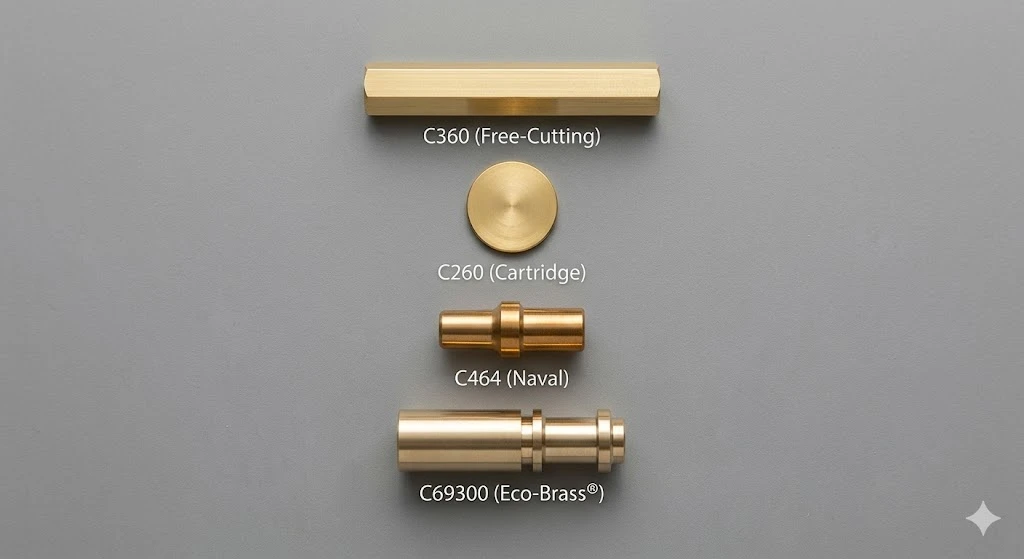

Selectarea gradului de prelucrare CNC al alamei: ceea ce alegerea ta de aliaj controlează de fapt

Cele mai multe imprimeuri spun doar „alama”. Este bine pentru piesele simple, dar pentru orice cu toleranțe strânse, cerințe de placare sau constrângeri de reglementare, selecția aliajului de alamă are un impact direct asupra performanței de prelucrare și a caracteristicilor finale ale piesei într-un mod care contează cu mult înainte ca piesa să ajungă la inspecție.

Iată cum se strâng notele principaleselecția gradului de prelucrare CNC alamă:

Diferența dintre C360 și C260 este mai mare decât se așteaptă majoritatea inginerilor. C360 este cu 25–40% mai rapid decât C260 în termeni de prelucrare, iar această diferență se traduce direct în timpul ciclului și costul unitar pentru orice volum deasupra prototipului. Dacă piesa dvs. nu necesită formare la rece sau rezistența specifică la coroziune a C260, alegerea implicită la C360 pentru o componentă prelucrată este cea mai potrivită -, cu excepția cazului în care aplicația dvs. se confruntă cu restricții de plumb.

Prelucrare-Fără plumb a alamei și RoHS: Unde sunt prinși inginerii

Aici vedem cele mai evitabile surprize. Un client specifică C360 pe o componentă care ajunge într-un ansamblu electronic de consum vândut în UE. Piesa trece toate inspecțiile dimensionale. Apoi, echipa de conformitate îl semnalează în ultima etapă - și întreaga comandă trebuie reluată într-unprelucrare alamă fără plumb RoHS-notă conformă.

Standardul C360 nu respectă standardele stricte RoHS sau standardele moderne de apă potabilă, cum ar fi NSF/ANSI 61. Pentru aceste aplicații, alternativele fără plumb, cum ar fi Eco-Brass C69300, care utilizează siliciu și fosfor în loc de plumb pentru a ajuta la spargerea așchiilor, sunt înlocuirea adecvată.

Compromisul practic este real: prelucrarea alama-fără plumb este puțin mai lentă și uzează sculele din carbură mai repede decât C360, ceea ce va crește ușor costul unitar. Pe liniile noastre de strunjire elvețiene, vedem de obicei creșterea timpului de ciclu cu 15-25% la piesele echivalente C69300 față de C360. Aceasta este o deltă de cost care merită cunoscută înainte de a vă stabili bugetul proiectului.

Un lucru care îi prinde pe ingineri cu privirea la alamă cu plumb care urmează să fie placat: C360 necesită un pre-tratament cu plumb înainte de placare -, de obicei, o adâncitură strălucitoare plus o lovitură de cupru -, adăugând cost pe piesă, în timp ce C260 merge direct la rezervorul de placare fără pre-tratare. Dacă piesa dvs. are o specificație de finisare cu nichel electroless și comparați ofertele furnizorilor, asigurați-vă că comparați mere cu mere la procesarea post-prelucrare.

Erori obișnuite vs. Practică corectă: O referință de câmp

Problema firului merită o notă specifică. La robinetele cu găuri-mai mici M4 și mai mici din C360, rulăm un ciclu de ciugulire, chiar dacă alama nu îl necesită strict - nu pentru evacuarea așchiilor, ci pentru a preveni încărcarea robinetului și micro-uzura formei filetului de pe fundul găurii. Este o adăugare de două-secunde la durata ciclului care elimină un mod de respingere consecvent pe conectorii cu pas fin-și carcasele senzorilor.

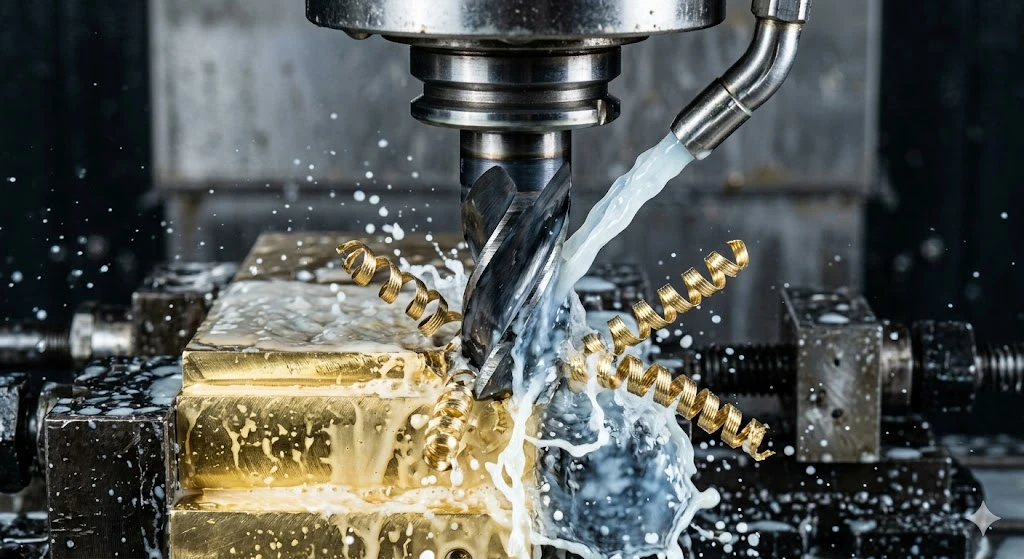

Parametrii de tăiere care funcționează de fapt

Pentru inginerii care au nevoie de o referință de pornire pentrupiese prelucrate CNC din alamăconfigurație de producție:

Un punct de pornire conservator pentru C360 pe un strung este 300 SFM cu un avans de 0,005 inci pe rotație; de acolo, majoritatea magazinelor împing viteza de suprafață la 600 SFM sau mai mare și ajustează alimentarea pentru cerințele de finisare. Alercăm mai aproape de capătul superior în centrele noastre de strunjire elvețiene pentru lucrări de producție C360 - materialul o tolerează, iar diferența de timp ciclului la volum este semnificativă.

Un parametru pe care majoritatea ghidurilor nu îl menționează: privind trecerile de finisare pentruprelucrare CNC din alamaacolo unde este necesară rugozitatea suprafeței sub Ra 0,8 µm, adâncimea de tăiere contează la fel de mult ca și viteza. Ținem finisarea DOC la 0,05–0,08 mm și folosim scule-lustruite. Încercarea de a obține un finisaj în oglindă la 0,2 mm DOC cu o inserție standard vă va oferi un Ra consistent de 1,6 µm și nu mai bun, indiferent de cât de repede rotiți.

Note DFM înainte de a finaliza imprimarea

Trei lucruri pe care le semnalăm cel mai des în timpul revizuirii DFM privind piesele din alamă:

Înștiințări de fir fără o clasă de toleranță.„Firetul M6” nu este o specificație completă. Specificați 6H pentru potriviri standard, 5H pentru strâns sau 4H pentru aplicații cu instrumente de precizie. Diferența de diametru minor dintre un robinet de 6H și 4H este măsurabilă, iar dacă asamblați cu un dispozitiv de fixare-cumparat la o toleranță care nu se potrivește cu indicația dvs., veți obține preîncărcare inconsecventă a asamblarii.

Grosimea peretelui sub 0,8 mm pe componentele turnate.Alama este suficient de moale încât pereții subțiri se deformează sub forțele de tăiere și presiunea de strângere. Dacă designul dvs. are o caracteristică sub 0,8 mm, semnalați-l pentru o conversație de fixare înainte ca lucrarea să intre în producție. Vom recomanda adesea o abordare diferită de prindere sau o modificare a traseului sculei care reduce forța de tăiere radială pe secțiunea subțire.

Specificații de placare plasate înainte de confirmarea aliajului.Dacă imprimarea dvs. indică nichel fără electroși conform ASTM B733, iar aliajul este C360, atelierul de placare trebuie să știe - pre-tratamentul adaugă un pas și un cost care nu apare într-o ofertă standard de placare. Specificați aliajul și cerințele de placare împreună pe desen. Dacăprelucrare alamă fără plumb RoHSeste necesară conformitatea, confirmați C69300 sau C260 cu furnizorul dvs. de placare înainte de a bloca BOM.

Ce MID Precision rulează pe Brass Jobs

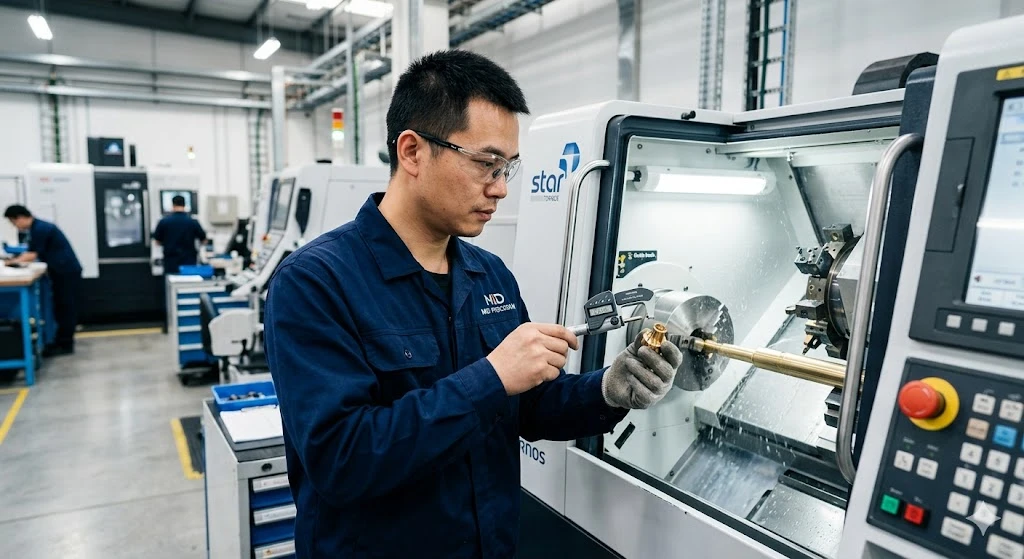

NoastreServicii de prelucrare CNC din alamaacoperă întreaga gamă de aliaje - C360, C260, C464 și C69300 pentru aplicațiile conforme cu RoHS-. În ceea ce privește echipamentul, strunjirea alamei se desfășoară pe liniile noastre CNC elvețiene pentru piese complexe cu diametru mic-și pe centrele noastre de strunjire cu mai multe-axe pentru componente mai mari. Deținem ±0,005 mm pe elementele strunjite C360 în producție și ±0,01–0,02 mm pe elemente frezate, în funcție de geometrie.

Pentru clienții care expediază pe piețele UE sau construiesc dispozitive medicale, procesăm în mod obișnuitpiese din alamă prelucrate cu precizieîn C69300 și confirmă conformitatea RoHS cu certificatele de materiale pentru fiecare comandă. Sistemul nostru de calitate conform ISO 13485-acoperă trasabilitatea completă a materialului de la certificarea stocului de bar până la raportul final CMM - care contează pentru aplicațiile medicale și de semiconductori în care documentația lotului este parte a livrabilului, nu o idee ulterioară.

Dacă imprimarea dvs. iese dintr-o respingere anterioară a furnizorului sau vedeți rezultate inconsecvente la o lucrare curentă de alamă,trimite-ne desenul tău pentru o revizuire DFM gratuită. Vom analiza împreună selecția aliajului, indicațiile de toleranță, specificațiile filetului și cerințele de placare înainte de a cita -, deoarece problemele care provoacă re-role sunt aproape întotdeauna vizibile în desen înainte ca prima parte să fie tăiată.

Discutați cu inginerii noștridespre componenta dvs. din alamă - vă răspundem în 24 de ore.

Întrebări frecvente: Ce întreabă de fapt inginerii despre prelucrarea CNC cu alamă

Î: Imprimarea mea specifică C360, dar producătorul meu contractual spune că trebuie să trec la alamă fără plumb-pentru exportul în UE. Care sunt opțiunile mele?

C69300 (Eco-alama) este cel mai apropiat înlocuitor funcțional - pe care îl prelucrează la aproximativ 70–80% din evaluarea de prelucrabilitate a lui C360 și îndeplinește cerințele RoHS și REACH fără penalizarea pre-plumbului pe placare. C260 este o opțiune în cazul în care piesa dvs. are nevoie de capacitate-de formare la rece, dar vă așteptați cu 25–40% la un ciclu mai lung și la un cost unitar mai mare. Confirmați schimbarea cu furnizorul dvs. de placare înainte de a schimba BOM - pașii de procesare diferă, iar impactul costurilor ar trebui să fie în oferta dvs.

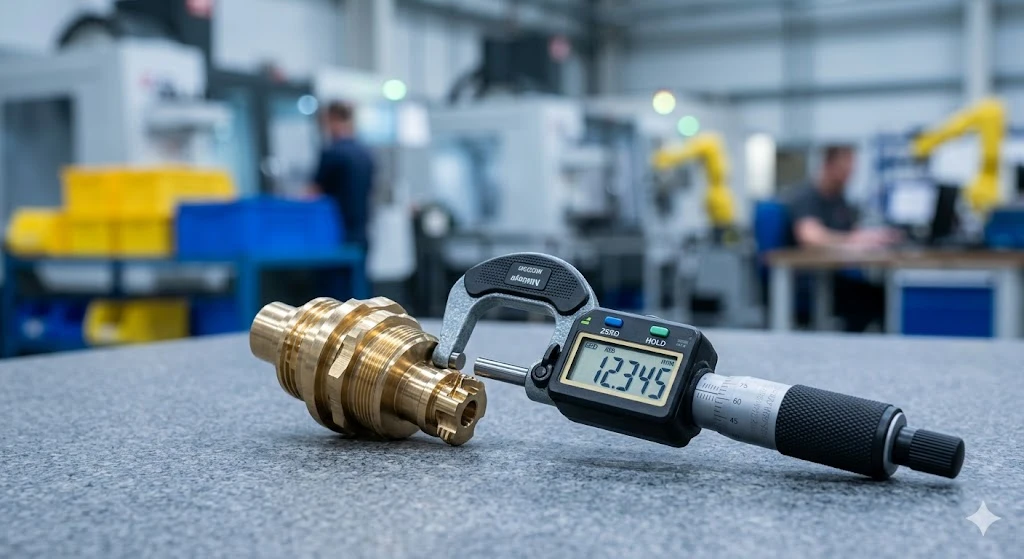

Î: Puteți ține ± 0,01 mm pe un corp de supapă din alamă în producție, nu doar primul articol?

Da, pentru caracteristicile potrivite pentru acesta - alezaje strunjite, diametrele arborelui și dimensiunile de față pe C360 în serii de producție. Toleranțe strânse de ±0,02–0,025 mm sunt realizabile pe caracteristici adecvate cu configurație standard de producție; mai strict decât necesită verificarea CMM per-parte și adaugă costuri de inspecție. Răspunsul sincer peCostul pieselor prelucrate CNC din alamăla ±0,01 mm este faptul că suprafața de inspecție depășește adesea delta costului de prelucrare - asigurați-vă că cerințele funcționale au nevoie cu adevărat de aceasta înainte de a bloca specificațiile.

Î: Observăm erori de aderență a placajului pe piesele C360 placate cu nichel-de la furnizorul nostru actual. Ce o cauzează?

Doi vinovați probabili: contaminarea reziduală a uleiului de tăiere nu a fost îndepărtată complet înainte de placare (gresarea cu ultrasunete este soluția standard, nu doar ștergerea cu solvenți) sau linia de placare nu rulează protocolul de pre-pretratare a plumbului cerut de C360. Întrebați-vă furnizorul în mod specific dacă efectuează o scufundare strălucitoare și o lovitură de cupru înainte de baia de nichel. Dacă nu știu ce înseamnă asta, acesta este răspunsul tău.

Î: Merită specificat C260 pentru o piesă prelucrată care necesită și formare post-mașină?

Doar dacă operația de formare o cere cu adevărat. Avantajul de ductilitate al C260 este real pentru curburi cu rază strânsă-și operațiuni de sertizare. Dar dacă „formarea” dvs. este o potrivire prin presare-ușoară sau o operațiune standard de trasare, C360 se ocupă de ambele fără probleme, iar costul de prelucrare rămâne mai mic. Rezervați C260 pentru piesele în care geometria de formare ar fisura C360 - Vă putem spune în ce categorie se încadrează designul dvs. în timpul examinării DFM.
