Prelucrare CNC medicală: Ghidul inginerului de proces pentru materiale, toleranțe și DFM pentru componentele dispozitivului
Motivul H1:Inginerii de proiectare care caută acest termen nu caută o prezentare generală a industriei - au nevoie de răspunsuri la nivel-de proces înainte de a lansa un desen. Acest titlu semnalează exact asta.

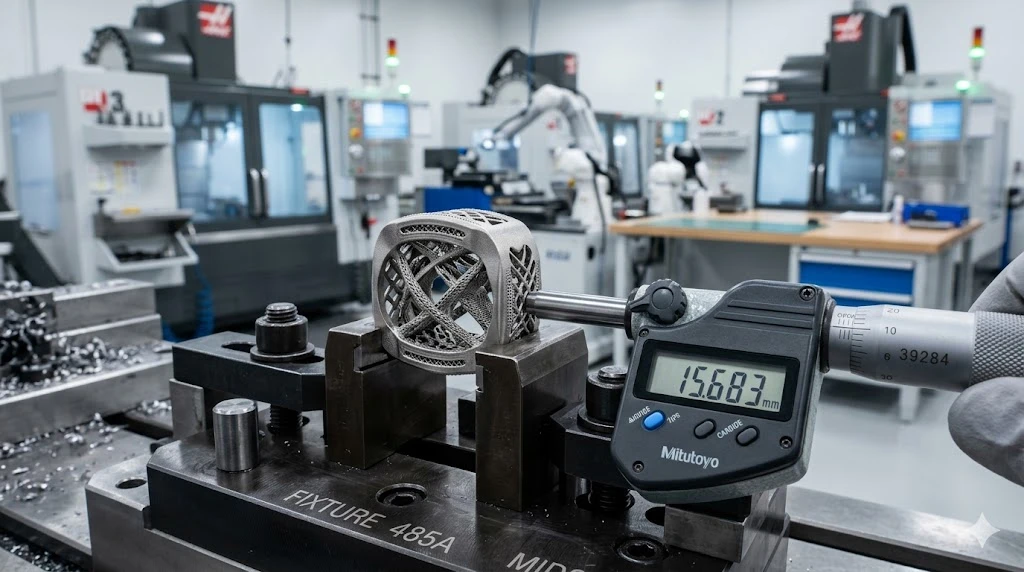

Tocmai ați primit feedback DFM pe o cușcă vertebrală Ti{-6Al-4V: banda internă de 0,6 mm este semnalizată pentru accesul sculei, iar semnalizarea Ra 0,4 μm de pe suprafața rulmentului înseamnă o trecere de finisare care vă va dubla durata ciclului. Liderul dvs. de proiect vrea să știe dacă stiva de toleranțe poate fi ținută chiar și fără șlefuire. Sună cunoscut?
Aceasta este realitatea zilnică a prelucrării CNC medicale. Piesele sunt mici, materialele ripostează, iar traseul de hârtie de reglementare trebuie să supraviețuiască unui auditor FDA care citește numerele de lot pentru sport. Acest ghid prezintă deciziile de proces care contează înainte ca fișierul STEP să ajungă la mașină - selecția materialelor, strategia de toleranță, capcanele DFM specifice componentelor dispozitivului și ceea ce s-a schimbat în ceea ce privește conformitatea în 2026.
De ce prelucrarea CNC medicală necesită un manual diferit
Prelucrarea standard de precizie vă oferă ±0,01 mm pe aluminiu și nu face nimic. Lucrările cu dispozitivele medicale implică constrângeri suplimentare pe lângă acuratețea dimensională: biocompatibilitate conform ISO 10993, trasabilitate completă a lotului, procese de curățare validate și - din februarie 2026 - conformitatea cu noul Regulament al sistemului de management al calității (QMSR) al FDA, care încorporează oficial ISO 13485:2016 (sursa: FDA 820 CFR în vigoare în februarie 21. 2, 2026). Dacă partenerul dvs. de prelucrare nu și-a actualizat sistemul de calitate pentru a reflecta QMSR, rapoartele sale de inspecție nu vor fi adunate la următoarea dvs. depunere.
Piața globală a dispozitivelor medicale a atins aproximativ 679 de miliarde de dolari în 2025, iar Precedence Research estimează că va ajunge la aproximativ 720 de miliarde de dolari în 2026, extinzându-se la un CAGR de 5,94% până în 2035. Miniaturizarea, platformele de chirurgie robotică și implanturile specifice pacientului conduc deceniu în urmă.
Pentru inginerii proiectanți, concluzia practică: furnizorul dumneavoastră de prelucrare CNC pentru piese medicale nu este doar un furnizor. Sunt o extensie a lanțului dvs. de validare a designului.
Selectarea materialelor pentru prelucrarea CNC a implanturilor medicale
Alegerea materialului pentru o componentă a dispozitivului este o negociere în trei-căi între cerințele funcționale ale chirurgului, realitatea procesului mașinistului și dosarul de reglementare. Iată cum se compară cele mai comune materiale de calitate medicală-la magazin.
| Material | Aplicație tipică | Evaluare de prelucrabilitate | Provocare cheie CNC | Finisaj de suprafață realizabil |
|---|---|---|---|---|
| Ti-6Al-4V (gradul 5) | Cuști spinale, șuruburi osoase, tulpini de șold | Uzură redusă - ridicată a sculei | Acumularea de căldură la marginea inserției; are nevoie de lichid de răcire + Vc scăzut | Ra 0,4–0,8 μm (prelucrat); Ra 0,05 μm (lustruit) |
| Inoxidabil 316L / 316LVM | Instrumente chirurgicale, ghidaje de tăiere, tăvi | Mediu | Călirea prin muncă în cazul locuinței; menține viteza de avans constantă | Ra 0,2–0,4 μm |
| CoCrMo (ASTM F75) | Componente femurale genunchi, rame dentare | Abraziv - scăzut | Uzură rapidă a flancurilor; sunt preferate inserturile ceramice sau CBN | Ra 0,2–0,6 μm |
| PEEK (Victrex 450G) | Distanțiere spinale, implanturi craniene, capete de probă | - ridicat, dar sensibil-la temperatură | Melting at >Contact cu freza de 250 de grade; nu sunt permise reziduuri de lichid de răcire pe piesele de calitate pentru implant{1} | Ra 0,4–1,0 μm |
| 6061-T6 / 7075-T6 Aluminiu | Carcase pentru instrumente, dispozitive, carcase fără-implant | Ridicat | distorsiune-peretelui subțire din cauza stresului rezidual; necesită ameliorarea tensiunilor între degroșare și finisare | Ra 0,2–0,4 μm |
| Nitinol (NiTi) | Componente stent, vârfuri de ghidare | Foarte scăzut | Trebuie să păstreze proprietățile-memoriei formei; aport minim de căldură, fără furaje agresive | Ra 0,8–1,6 μm |
O notă despre PEEK: mulți ingineri de proiectare îl folosesc implicit pentru radiotransparente, fără să-și dea seama că PEEK de calitate pentru implant-(PEEK-OPTIMA sau echivalent) necesită un lanț de custodie documentat și neîntrerupt de la lotul de rășină la piesa finită. Dacă atelierul dvs. de mașini taie PEEK pe același dispozitiv care a funcționat ieri cu inox 303, aveți un risc de contaminare care va apărea în timpul testării de biocompatibilitate.
Toleranțe CNC pentru dispozitive medicale: ce este deținut față de ce este scump
Mai strâns nu este întotdeauna mai bine. Fiecare bandă de toleranță pe care o strângeți dincolo de ceea ce cere funcția costă - mai multe treceri, avansuri mai lente,-evaluarea procesului și, uneori, o operațiune secundară de șlefuire sau de șlefuire. Tabelul de mai jos mapează intervalele de toleranță cu realitatea procesului.
| Banda de toleranță | Proces tipic | Impactul costului estimat | Când să specificați |
|---|---|---|---|
| ±0,1 mm | Frezare standard pe 3 axe, o singură configurare | Linia de bază | Caracteristici ne-critice ale carcasei, găuri de degajare |
| ±0,025 mm | 3 axe sau 5 axe cu palpare, fixare controlată | 1,2–1,5× linia de bază | Interfețe de împerechere, caracteristici de aliniere, găuri de ajustare prin apăsare{0} |
| ±0,01 mm | 5-axe cu măsurare în-proces, mediu controlat cu temperatură | 2–3× linia de bază | Scaune lagăre, blocaje conice pentru implant, suprafețe de etanșare |

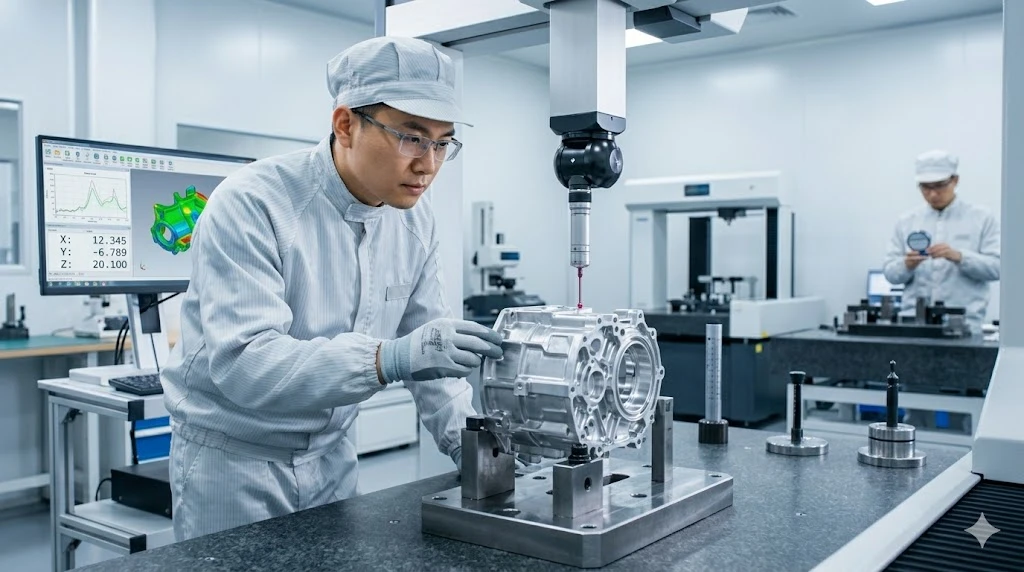

| ±0,005 mm | Strunjire de precizie (tip elvețian-) sau șlefuire cu jig, verificat CMM- | 3–5× linia de bază | Profile filetate pentru șuruburi, scaune de supapă, ID-uri cu micro-alezaj |
| ±0,002 mm | Strunjire/slefuire sub-micron, celulă-climatizată, 100% CMM | 5–10 × linia de bază | Alezuri optice, potriviri conice de ultra-precizie, calibrare master |
La MID, ținem în mod obișnuit ±0,002 mm pe strungurile noastre de tip elvețian-pentru șuruburi osoase lungi și subțiri și bonturi dentare. Dar vom respinge un desen care numește ±0,005 mm pe o podea de buzunar de 100 mm în 7075 - nu pentru că nu putem atinge numărul într-o rulare controlată, ci pentru că coeficientul termic de expansiune al aluminiului (23,1 µm/m·grad) înseamnă că o schimbare ambientală de 2 grade în timpul toleranței unui lot se va schimba. Remedierea este fie o specificație de mediu mai strictă, fie o toleranță relaxată cu o schemă de date funcțională. Preferăm acea conversație la DFM decât să o descoperim la inspecția finală.
Prelucrare CNC medicală cu titan: unde disciplina de proces își câștigă păstrarea
Ti-6Al-4V este aliajul implicit de implant pentru un motiv întemeiat - biocompatibilitate excelentă, rezistență ridicată la greutate și osteointegrare dovedită. Este, de asemenea, unul dintre cele mai iertatoare materiale de pe un ax CNC.
Iată ce se întâmplă dacă tratați titanul ca oțelul: așchiul nu se sparge curat, căldura se concentrează la muchia de tăiere în loc să se evacueze cu așchiul, iar stratul de suprafață întărit de sub ultima trecere luptă cu următorul. Uzura craterului se accelerează, iar dacă inserția dvs. renunță la tăierea mijlocie-pe un semifabricat de titan de 400 USD, aruncați piesa și instrumentul.
Abordarea procesului care funcționează - și a noastrămprelucrare CNC CNCcelulele rulate zilnic - este construit pe trei piloni:
Parametrii de tăiere reglați pentru gestionarea căldurii, nu rata de îndepărtare a metalului.Pe Ti-6Al-4V, rulăm de obicei viteze de suprafață de 40–60 m/min cu carbură acoperită, scăzând la 25–35 m/min la trecerile de finisare în care integritatea muchiei inserției contează mai mult decât debitul. Sarcina așchiei rămâne peste 0,08 mm/dinte pentru a menține așchiul suficient de gros pentru a transporta căldura departe de zona tăiată. Deveniți mai subțiri, iar căldura rămâne în piesa de prelucrat.
Frezare trohoidal pentru buzunar, nu crestare.Ranurarea-pe toată lățimea în titan este un ucigaș de scule. Traseele trocoidale (sau „adaptative”) mențin angajarea radială scăzută - de obicei 8–12% din diametrul frezei -, menținând în același timp o sarcină constantă a așchiilor prin arc. Punctul critic de decizie: dacă raportul de aspect al buzunarului dvs. depășește 4:1 adâncime-la-lățime, treceți de la o strategie trocoidală la o strategie de degroșare-pentru (axa Z-). La raporturi de aspect ridicate, forțele laterale de tăiere în traseele trohoidale provoacă deviația sculei care se manifestă ca conicitate a peretelui.

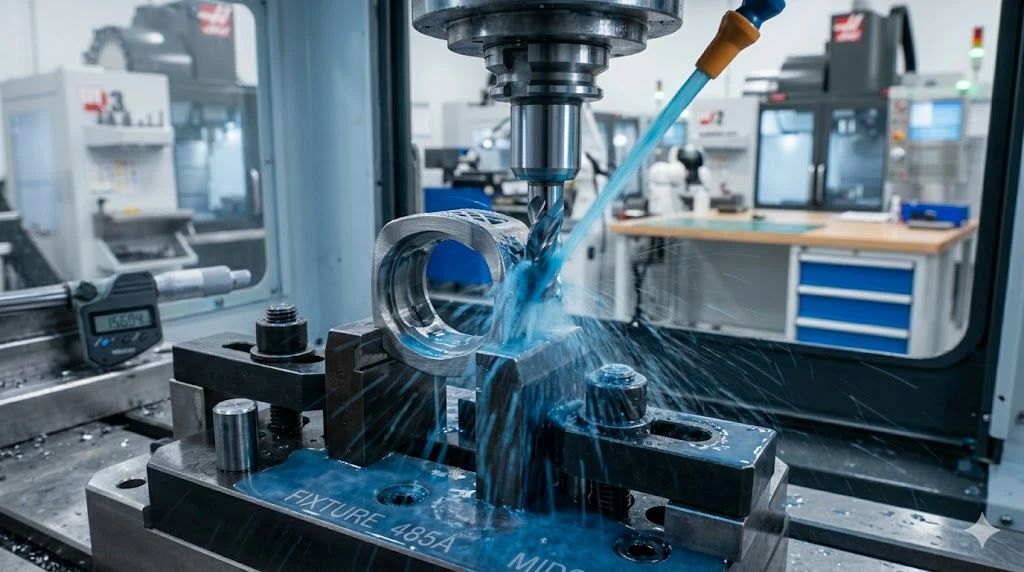

Livrarea lichidului de răcire care ajunge efectiv la tăietură.Lichid de răcire prin-ax la minimum 70 bar, îndreptat către muchia de tăiere, nu spre vecinătatea generală. Pe celulele noastre de titan cu 5-axe rulăm duze programabile pentru lichid de răcire care urmăresc unghiul sculei în timp real. Lichidul de răcire de inundație de la un furtun extern este mai bun decât nimic, dar pe buzunarele adânci din Ti-6Al-4V, nu pătrunde - masa de așchii îl blochează și ajungi cu un gradient termic care deformează piesa.
Capcane DFM care vă costă timp pentru piese medicale
Inginerii de proiectare nu au nevoie de o prelegere DFM. Dar anumite caracteristici care funcționează bine în prototipare creează probleme la scară de producție pe componente medicale. Aceștia sunt recidivenții pe care îi semnalăm în recenziile DFM:
Raze interioare de colț mai mici decât instrumentul dvs.O rază interioară a colțului de 0,2 mm pe un buzunar de titan înseamnă o freză de 0,4 mm, care se îndepărtează, clătește și se uzează rapid. Dacă raza colțului dvs. poate trăi la 0,5 mm, deblocați o unealtă de 1,0 mm cu o rigiditate de 6 ori mai mare. Întrebați-vă: piesa de împerechere are de fapt nevoie de acel colț ascuțit sau a fost implicită din instrumentul de filet CAD?
Grosimea peretelui sub 0,5 mm pe aluminiu.Pereții subțiri din aluminiu se îndoaie sub forțele de tăiere și se răstoarnă după prelucrare. Rezultatul: în-toleranță pe mașină,-de-toleranță pe CMM 20 de minute mai târziu, odată ce stresul rezidual se redistribuie. Abordarea noastră la MID este de a aspri ambele părți, de a atenua-stresul (îmbătrânire naturală la temperatura camerei timp de 24–72 de ore sau un ciclu termic controlat la 175–200 de grade pentru temperatură T6), apoi de a termina. Acest lucru adaugă timp de ciclu, dar ține peretele drept.
Apelare{0}}filet fără a specifica clasa filetului pe șuruburile osoase.O notă „M2 × 0,4” fără o desemnare de clasă lasă toleranța firului deschisă interpretării. Pe șuruburile de tip implant-, specificați minim 6H/6g, iar dacă șurubul se potrivește cu un cap poliaxial, menționați în mod explicit cerințele de calibrare funcțională. Dvsprelucrare CNC de precizieFurnizorul ar trebui să verifice firele cu un calibre calibrat, nu doar cu o verificare dusă/nu-du-te.
Suprafețe supra-tolerante care nu intră niciodată în contact cu nimic.Vedem în mod regulat desene în care fiecare suprafață este de ±0,01 mm, deoarece blocul de toleranță a fost aplicat global. Relaxați suprafețele ne-funcționale la ±0,05 mm sau mai lățime, iar costul scade - nu pentru că mașina nu poate atinge numărul mai strâns, ci pentru că mai puține suprafețe au nevoie în-proces de sondare și verificare 100% CMM.
Conformitate în 2026: Ce înseamnă schimbarea FDA QMSR pentru lanțul dvs. de aprovizionare
Cea mai mare schimbare de reglementare care afectează prelucrarea CNC medicală din acest an este deja în vigoare. La 2 februarie 2026, QMSR al FDA a înlocuit vechiul Regulament al sistemului de calitate (QSR) în conformitate cu 21 CFR Part 820, încorporând oficial ISO 13485:2016 prin referință (sursa: FDA.gov). Vechiul cadru de inspecție QSIT a fost retras la aceeași dată.
Ce înseamnă acest lucru în practică pentru lanțul dvs. de aprovizionare de prelucrare: orice producător contractual care produce componente pentru dispozitive finite are acum nevoie de un sistem de calitate aliniat în mod explicit la ISO 13485:2016, nu doar „echivalent” cu vechiul QSR. Dacă depuneți un PMA sau 510(k) după februarie 2026, documentația de calitate a furnizorului dvs. trebuie să facă referire la cadrul QMSR, nu la limba QSR retrasă.
La MID, sistemul nostru de calitate a funcționat conform ISO 13485 încă dinainte de tranziția QMSR -, așa că pentru clienții noștri, alinierea documentelor a fost simplă. Dar dacă evaluezi noiServicii de prelucrare CNCpentru un program medical, întrebați în mod specific: „Este QMS-ul dumneavoastră aliniat la ISO 13485:2016, așa cum este menționat de QMSR?” Dacă răspunsul este vag, continuați să căutați.
Împreună: cum abordează MID un program medical CNC
O angajare medicală tipică la MID urmează o secvență concepută pentru a detecta problemele devreme:
Trimiteți un fișier STEP și un desen 2D cu GD&T. Echipa noastră de inginerie de proces efectuează o analiză DFM în termen de 48 de ore - nu un scor generic de fabricabilitate, ci solicitări-specifice: această rază trebuie să se deschidă, această toleranță necesită o referință de referință, această caracteristică este mai potrivită pentru strunjirea elvețiană decât pentru frezarea pe 5 axe. Marcăm desenul și îl trimitem înapoi spre discuție.
Odată ce designul este blocat, construim un plan de proces care specifică fixarea, selecția sculelor, strategia de tăiere (inclusiv deciziile trocoidale vs. plonjare discutate mai sus pentru titan), punctele de inspecție în-proces și verificarea CMM finală. Pentru piesele de calitate pentru implant-, planul include verificarea certificării materialelor, validarea curățării și ambalarea care îndeplinește cerințele dvs. de sterilizare.

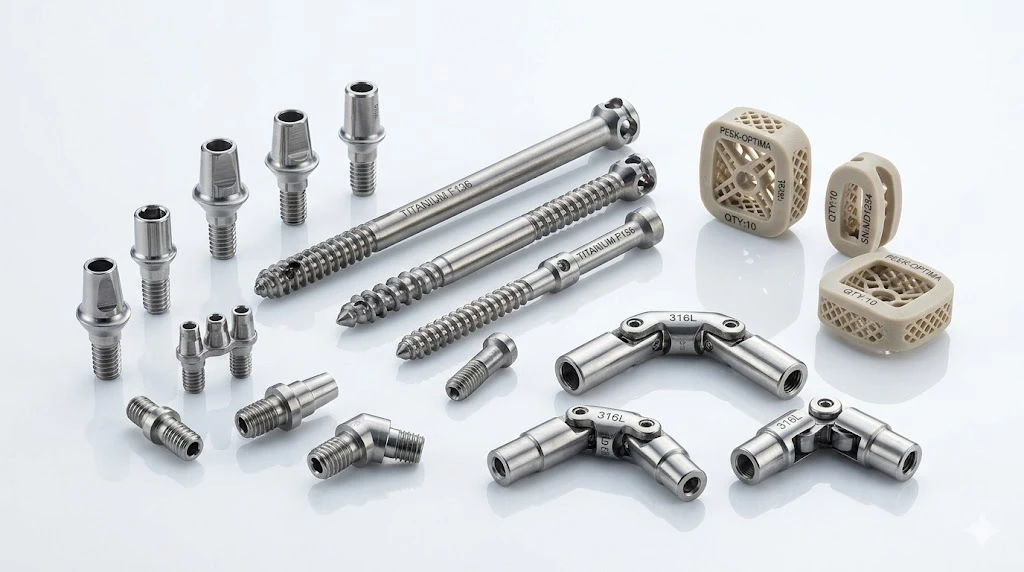

Magazinul nostru funcționeazăCNC cu 5 axeși centre de strunjire de tip elvețian-cu peste 30 de ani de cunoștințe acumulate în echipă. Prelucrăm zilnic Ti-6Al-4V, 316LVM, CoCr, PEEK și aliaje de aluminiu pentru clienți din industria aerospațială, medicală, semiconductoare și robotică - ceea ce înseamnă că biblioteca noastră de dispozitive și inventarul de scule acoperă deja majoritatea geometriilor medicale fără taxe de configurare personalizată.
FAQ
Ce rază interioară a colțului ar trebui să specific pentru a evita sculele scumpe cu diametru mic{0}?
Pentru majoritatea metalelor de calitate medicală-(titan, inoxidabil, CoCr), specificați o rază interioară minimă a colțului de 0,5 mm oriunde designul permite. Acest lucru permite mașinistului să folosească o freză cu cap cu diametrul de 1,0 mm - suficient de rigidă pentru a menține o tăietură stabilă în aliaje dure, fără vibrații. Scădeți la o rază de 0,25 mm și forțați o unealtă de 0,5 mm care rulează la avansuri mai lente, se uzează mai repede și riscă să se rupă pe buzunarele mai adânci. Dacă geometria dvs. de împerechere are într-adevăr nevoie de un colț mai strâns, luați în considerare o operație EDM secundară doar pe această caracteristică, în loc să constrângeți întreaga operațiune a buzunarului.
Puteți ține ±0,005 mm pe o piesă de aluminiu de 100 mm fără șlefuire?
Da, dar depinde de caracteristică și de mediu. Pe o gaură sau un OD turnat, centrele noastre elvețiene și de strunjire țin în mod obișnuit ±0,005 mm pe aluminiu - cheia este stabilitatea termică și starea constantă a materialului. Pe o podea frezată de buzunar care se întinde pe 100 mm, provocarea este dilatarea termică a aluminiului. O variație de temperatură de 2 grade în timpul prelucrării modifică o dimensiune de 100 mm cu aproximativ 4,6 µm - aproape întreaga toleranță. Prelucăm piese medicale din aluminiu într-o celulă-monitorizată de temperatură și verificăm cu un CMM în aceeași zonă termică. Dacă piesa intră într-un ansamblu la-temperatura camerei, putem atinge numărul. Dacă intră într-un mediu corporal de 37 de grade, toleranța ta ar trebui să facă referire la acea temperatură funcțională.
Cum afectează FDA QMSR alegerea mea de furnizor de prelucrare CNC?
Direct. Din 2 februarie 2026, FDA inspectează producătorii de dispozitive în raport cu QMSR, care încorporează ISO 13485:2016. Partenerul dvs. de prelucrare prin contract trebuie să mențină un sistem de calitate aliniat la acest standard - care să acopere controalele de proiectare, validarea procesului, trasabilitatea și acțiunile corective. Solicitați domeniul lor de aplicare ISO 13485 și confirmați că acoperă procesele relevante pentru piesele dvs. Un magazin care doar „lucrează spre” certificare reprezintă un risc pentru calendarul dumneavoastră de reglementare.
Care este cantitatea minimă de comandă pentru prototipuri CNC medicale față de producție?
La MID, nu există minim. Executăm prototipuri unice-piese pentru verificarea designului până la loturi recurente de-volum redus de producție - modelul de-mix mare, lot mic-este esențial pentru modul nostruFabricare CNCcelulele sunt organizate. Pentru programele medicale, prima comandă este adesea de 5-10 bucăți pentru testarea funcțională, urmată de o rulare de validare a procesului (de obicei 30-50 de bucăți pentru un studiu Ppk), apoi producția continuă la orice volum solicita programul.
Ești gata să treci de la design la piese validate? Trimiteți-ne fișierul STEP pentru o examinare DFM - inginerii noștri de proces îl vor marca cu feedback specific și posibil în termen de 48 de ore. Sau dacă încă lucrați la bugetul de toleranță, discutați cu echipa noastră despre ceea ce poate fi păstrat pe geometria și materialul dvs. înainte de a efectua desenul.
