Suportul dvs. structural este Ti-6Al{-4V, grosimea peretelui de 1,2 mm la secțiunea cea mai subțire, două alezaje cu unghi compus care trebuie să fie concentrice la ±0,01 mm. Durata programului este de 6 săptămâni de la lansarea desenului până la primul articol. Revizuirea dvs. DFM tocmai a revenit cu trei steaguri - și niciunul dintre ele nu se referă la orificii.

Acestea sunt despre accesul la fixare, secvențierea de reducere a tensiunii și o rază internă a colțului de 0,3 mm pe un buzunar de 14 mm-adâncime care forțează schimbarea sculei la un program de la mijloc-freză de 0,6 mm. Fiecare steag adaugă timp. Două dintre ele adaugă costuri pe care nu le puteți recupera fără o schimbare a desenului. Aceasta este ceea cePrelucrare CNC aerospațialămunca arată de fapt ca în etapa DFM - nu întrebări legate de capacitate, ci decizii de geometrie și secvențiere care au fost luate în timpul proiectării și care aparțin acum mașinistului de rezolvat.

De ce prelucrarea CNC aerospațială începe cu selecția materialului, nu cu selecția mașinii

Alegerea mașinii decurge din material și din setul de caracteristici. Ceea ce determină planul de procesprelucrare cnc aerospațialămunca este comportamentul materialului în condiții de tăiere și dacă geometria de proiectare creează conflicte între ceea ce are nevoie materialul și ceea ce cere setul de caracteristici.

Trei materiale domină componentele structurale și mecanice aerospațiale: aluminiu 7075-T651 pentru structuri critice de greutate-, Ti{-6Al{-4V pentru aplicații portante-și la temperaturi ridicate și Inconel 718 pentru medii cu secțiune fierbinte și oboseală cu ciclu înalt. Fiecare are o logică de proces distinctă.

7075-T651mașinile sunt rapide, păstrează toleranțe strânse și costă relativ puțin tăierea. -Desemnarea T651 contează: starea pre-întinsă înseamnă o tensiune reziduală mai mică în material, ceea ce se traduce printr-o mișcare dimensională mai mică după degroșare grea. Specificați în schimb T6 și puteți obține aceeași rezistență pe hârtie, dar semnificativ mai multă elastic-înapoi pe pereți subțiri-funcții - relevante pentruprelucrare cnc perete subțire din aluminiu aerospațialstructuri cum ar fi buzunarele pentru coaste și țesăturile de spate unde grosimea peretelui poate scădea sub 0,8 mm.

Ti-6Al-4Veste undeprelucrare cnc aerospațială piesele din titanprogramele pierd în mod obișnuit timp. Conductivitatea termică a materialului este de aproximativ o-zecime din cea a aluminiului. Căldura nu se evacuează cu așchiul - se concentrează la muchia de tăiere, accelerează uzura sculei și, dacă procesul nu este controlat, produce o suprafață întărită de lucru-care face fiecare trecere ulterioară mai grea decât ultima. Parametrii procesului nu sunt sugestii; sunt fereastra dintre durata de viață acceptabilă a sculei și defecțiunea sculei la fiecare 3-4 minute.

Inconel 718este o conversație separată. Dacă desenul dvs. necesită Inconel, timpul estimat al mașinii pentru o piesă echivalentă din aluminiu trebuie înmulțit cu cel puțin 8x înainte de a bugeta programul.

Titan: Unde prelucrarea CNC aerospațială se scumpește rapid

Pentruprelucrare cnc aerospațială piesele din titan, parametrii procesului sunt mai strânși decât publică majoritatea magazinelor. Cifrele de mai jos reflectă ceea ce rulăm pe Ti-6Al-4V în producție - nu valorile conservatoare dintr-un catalog de scule și nu valorile agresive care arată bine pe o estimare a timpului de ciclu, dar distrug sculele toate celelalte piese.

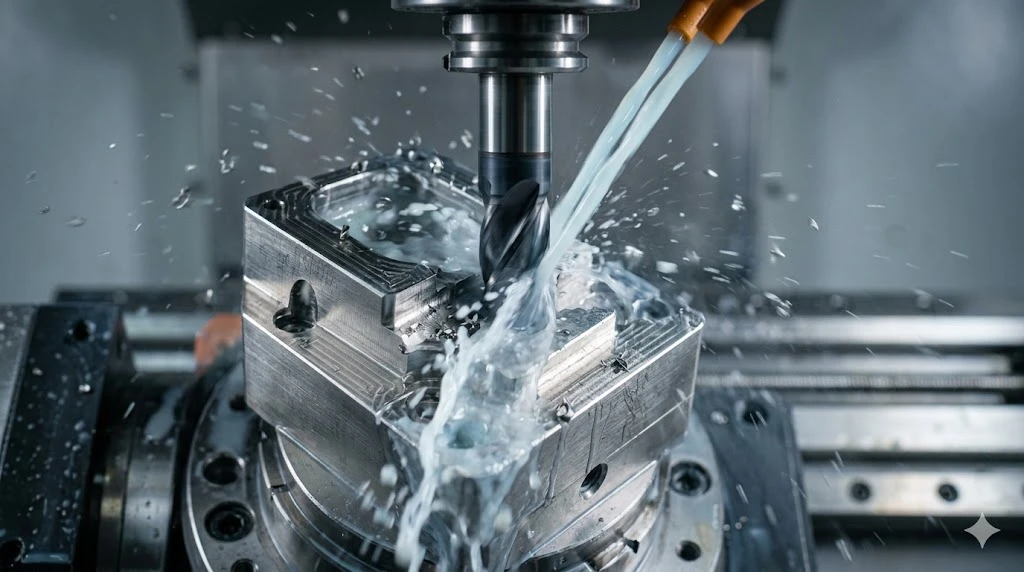

Strategia lichidului de răcire este cel mai frecvent articol sub-specificat într-un plan de proces de titan. Fluid de răcire care vizează corpul piesei nu răcește zona de tăiere pe titan -, ci răcește suprafața piesei, care nu este acolo unde este căldura. Lichidul de răcire de înaltă presiune prin-ax-îndreptat către instrument-interfața piesei de prelucrat este configurarea corectă. Pe buzunare și orificii adânci, adăugați aer pentru a ajuta evacuarea așchiilor; re-tăierea așchiilor pe titan provoacă întărirea prin muncă localizată, care poate produce caracteristici de--toleranță chiar și atunci când traseul sculei este corect.

Un detaliu de secvențiere care contează pentru piesele structurale din titan cu caracteristici multiple: rugați întreaga piesă înainte de orice trecere de finisare. Stresul de titan-se relaxează mai lent decât aluminiul, dar se mișcă. O piesă degroșată la stoc de +0.3mm și apoi lăsată peste noapte înainte de finisare vă va oferi o suprafață de referință mai stabilă decât una degroșată și finisată imediat în aceeași configurație. Acest lucru este relevant în special pePrelucrare CNC aerospațialăparanteze și carcase în care mai multe date sunt prelucrate în secvență - relația dimensională dintre ele depinde de cât de multă tensiune a fost eliberată între operații.

Structuri de pereți-subțiri din aluminiu: fixarea este procesul

Prelucrare CNC din aluminiu aerospațial perete subțirepiesele - nervură-structuri de buzunar, carcase electronice, țesături de suport - eșuează la fixare înainte de a eșua la tăiere. Un perete de 0,8 mm pe o piesă de aluminiu de 120 mm care este prinsă cu un cuplu de 15 N·m în două puncte va devia cu 0,04–0,09 mm numai sub sarcina de prindere, înainte ca axul să pornească. Această deviație nu este vizibilă; piesa pare plată în menghină. Este măsurabil doar atunci când eliberați clema și piesa se întoarce înapoi.

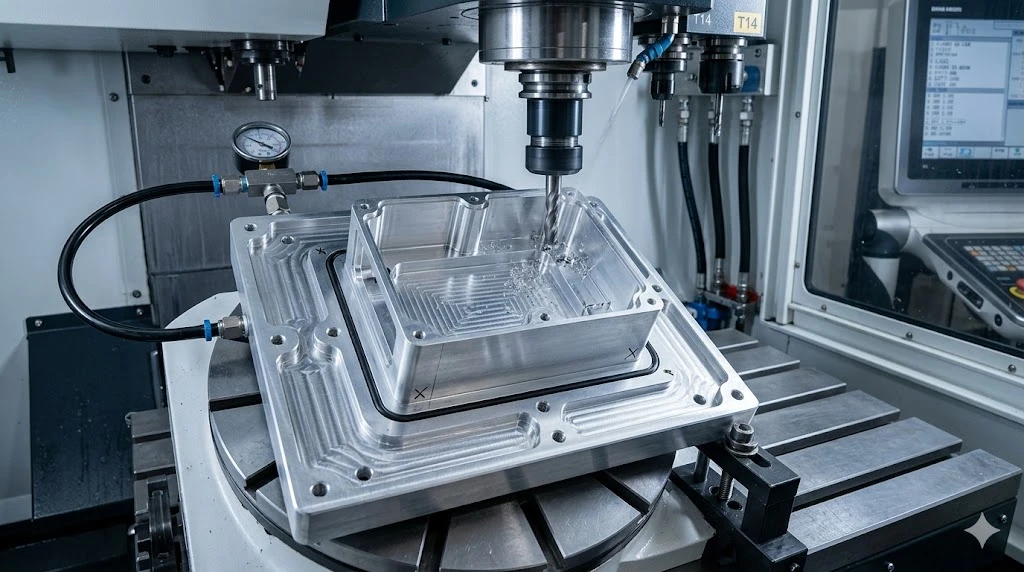

Soluția este să nu prindeți bricheta - care introduce discuții. Soluția este de a susține piesa în mai multe puncte cu o forță individuală de strângere mai mică sau de a utiliza fixarea cu vid pe prima față de referință înainte de prelucrarea caracteristicilor care creează peretele subțire. Secvența contează: prelucrați mai întâi fețele de referință și alezajele de referință, cu piesa în stoc, apoi operațiuni progresive de buzunar lucrând de la cea mai groasă secțiune rămasă până la cea mai subțire.

Pentruprelucrare cnc aerospațialăpiese din aluminiu în care planeitatea după prelucrare este o ieșire critică - structuri optice de montare, fețe de etanșare, baze de precizie - le construim într-o operațiune în două-etape: dur până la +0.4mm, detensionare la 150–180 grade timp de 2–4 ore (pentru 7075 grade; apoi finisare 16011). Ciclul termic este suficient de scurt pentru a se potrivi într-o zi standard de producție și aduce în mod constant planeitatea finală cu 0,01 mm pe fețe de până la 200 mm. Fără acesta, pe o piesă cu geometrie complexă a buzunarului, planeitatea poate varia 0,03–0,08 mm, în funcție de starea de tensiune inițială a materialului.

Inconel și aliaje de-înaltă temperatură: logica procesului

Dacă dvsprelucrare CNC aerospațialăprogramul include Inconel 718 sau superaliaje de nichel similar, revizuirea DFM servește o funcție diferită decât o are pentru aluminiu sau titan. Cu aluminiu, DFM se referă la optimizarea geometriei. Cu Inconel, DFM este despre a decide care caracteristici pot fi prelucrate în mod realist și care ar trebui mutate la EDM sau șlefuire.

Inconel 718 la duritate maximă (39–46 HRC după învechire) nu este un material de frezat în sensul convențional pentru caracteristici fine. Raze interioare sub 1,5 mm pe buzunare adânci, filete în-găuri mai adânci de 1,5 × diametru și alezaje cu cerințe Ra sub 0,8 μm fără șlefuire - toate aceste declanșează escaladarea procesului care trebuie identificate înainte ca programul să fie citat, nu după spargerea primei scule.

Pentru componentele cu secțiuni fierbinți-care sunt necesare Inconel, planul de proces implică aproape întotdeauna scule ceramice pentru degroșare, CBN pentru alezajele de finisare și EDM cu sârmă pentru orice caracteristică în care este necesar din punct de vedere funcțional un colț interior ascuțit. Integrarea acestor operațiuni în program de la început produce un cost previzibil. Descoperirea acestora după emiterea unei cotații standard-de scule produce o întârziere a programului.

Documentare și trasabilitate pentru lanțurile de aprovizionare aerospațiale

Prelucrare cnc aerospațială as9100 documentațiecerințele sunt acolo unde revendicările privind capacitatea furnizorului îndeplinesc livrarea efectivă. AS9100D necesită trasabilitatea produsului și procesului, controlul configurației și inspecția primului articol la AS9102 pentru configurații de piese noi sau modificate. Ce înseamnă asta din punct de vedere operațional: fiecare ciclu de producție are nevoie de o legătură de urmărire de la certificatul fabricii de materii prime la numărul de serie al piesei finite, iar înregistrarea de inspecție trebuie să arate valorile măsurate, nu ștampile.

Diferența dintre un magazin care are ISO 9001 și unul care este cu adevărat AS9100D-aliniat apare în-înregistrările de inspecție în proces și în sistemul NCR. ISO 9001 necesită un sistem de management al calității; AS9100D necesită ca sistemul să fie aplicat la configurația produsului și să înregistreze auditul de asistență și investigarea cauzei-rădăcină. Dacă înregistrările de calitate ale unui furnizor nu pot răspunde „ce mașină a tăiat această caracteristică, la ce dată și care a fost valoarea măsurată la inspecție” pentru un anumit număr de serie, nu sunt capabili de AS9100D-indiferent de certificatul lor.

Unde se potrivește capacitatea de proces a MID

Biroul nostru DFM examinează zilnic fișierele STEPPrelucrare CNC aerospațialăprogramează - piese structurale din titan, carcase din aluminiu, fitinguri Inconel și componente-compozite de interfață care necesită caracteristici prelucrate la date precise. Revizuirea semnalează conflictele de geometrie, riscurile de stivă de toleranță-și deciziile de secvențiere înainte de citarea programului, nu după ce prima piesă este abandonată.

Prelucrare CNCla MID acoperă simultan 5-axe, strunjire elvețiană pentru arbori subțiri și știfturi de precizie, compus de strunjire-frezare pentru piese care necesită atât caracteristici de rotație, cât și prismatice într-o singură configurație și EDM cu sârmă pentru caracteristici întărite și profile interne care nu pot fi frezate. Noastreprelucrare CNC aerospațialăLucrarea se desfășoară în conformitate cu ISO 13485-gestionarea calității conformă cu trasabilitatea digitală - certificat de material până la înregistrarea expedierii - pe fiecare număr de piesă.

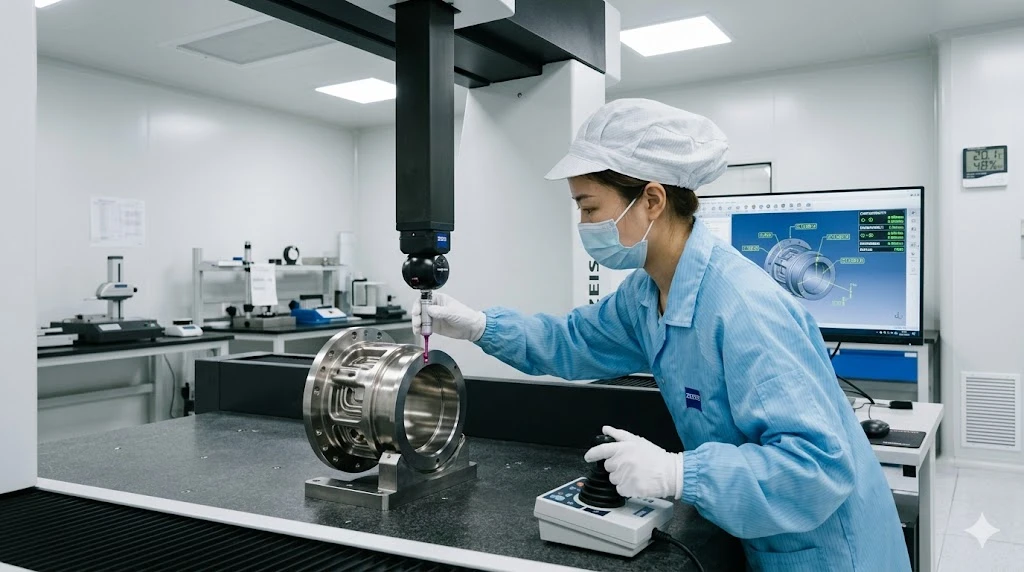

Pentru primele articole despre programe noi, oferim un format complet FAIR la AS9102, rapoarte CMM cu valori măsurate pe toate dimensiunile critice și un pachet de trasabilitate a materialelor. Dacă clientul sau programul dvs. necesită documentație PPAP sau ISIR, o includem în planul de program la cotație.

Trimiteți fișierul STEP la adresa noastrăechipa de inginerie de procespentru o examinare DFM scrisă - returnată în 24 de ore, nu este necesar niciun angajament. Dacă sunteți mai devreme în program și trebuie să discutați despre un buget de toleranță sau o înlocuire de materiale pe o structură critică de greutate-, aceeași echipă se ocupă de asta. Începeți la bishenprecision.com.

FAQ

Ce rază internă a colțului ar trebui să precizez pentru buzunarele adânci din Ti-6Al-4V pentru a evita ruperea sculei și întârzierile programului?

Pentru o adâncime de buzunar D, raza minimă practică a colțului intern este D/4 -, dar în special pentru titan, mergeți la D/3 acolo unde designul permite. Forțele de tăiere ale titanului sunt substanțial mai mari decât ale aluminiului, ceea ce înseamnă că o freză cu cap-cu diametru mic, care lucrează pe o rază strânsă, este sub o sarcină mai mare pe unitate de secțiune-transversală. Un buzunar de 12 mm-adâncime în Ti-6Al-4V cu un colț R2 necesită o freză de 4 mm care rulează la viteze și avansuri reduse; specificarea R4 pe același buzunar vă permite să rulați o unealtă mai mare și mai rigidă la parametrii productivi. Dacă geometria colțului nu are nicio constrângere funcțională, modificarea razei nu costă nimic pe desen și economisește 20-35% din timpul ciclului pentru acea caracteristică.

Puteți menține concentricitatea de ± 0,005 mm pe un orificiu de titan în raport cu un datum OD fără șlefuire?

Pe un diametru al alezajului peste 8 mm, da - cu o trecere de găurire de finisare dedicată pe un ax rigid, prin-axul de răcire și schimbarea sculei într-o inserție nouă înainte de ciclul de finisare. Constrângerea nu este mașina; este stabilitatea termică. Conductivitatea scăzută a titanului înseamnă că temperatura piesei la sfârșitul degroșării este cu mult mai mare decât la început. Lăsăm piesa să se stabilizeze la 2 grade față de mediul ambiant înainte de a face trecerea alezajului de finisare. Fără această stabilizare, diametrul alezajului poate citi cu 0,003–0,008 mm mai mare imediat după tăiere decât la măsurarea temperaturii camerei. Pentru alezajele cu diametrul sub 6 mm sau cerințele de concentricitate mai strânse de ± 0,003 mm, șlefuirea este calea de încredere.

Cum se schimbă cerințele privind documentația AS9100D între un prototip și o comandă de producție?

Pe un prototip, documentația minimă utilă este un raport dimensional cu valorile măsurate efective și un certificat de material. Este suficient pentru a valida designul. Pe o comandă de producție - sau pe orice parte care intră într-un ansamblu certificat de tip--, aveți nevoie de un raport complet de inspecție a primului articol către AS9102 privind prima configurație de producție,-înregistrări ale procesului urmăribile până la numărul de serie și un CoC pentru fiecare expediere. Declanșatorul unui nou Târg este o revizuire a desenului, o schimbare a procesului sau o schimbare a furnizorului - nu doar o nouă comandă. Dacă programul dvs. schimbă oricare dintre aceste trei lucruri între prototip și producție, bugetați pentru un nou ciclu de prim articol.

Când o piesă aerospațială din aluminiu-subțire are nevoie de fixare cu vid față de prindere standard cu menghină?

Când grosimea peretelui scade sub 1,5 mm pe o deschidere nesuportată mai mare de 60 mm, strângerea standard cu menghină introduce suficientă deformare pentru a afecta rezultatul dimensional - în special planeitatea și paralelismul. Testul practic: calculați deformarea de prindere la secțiunea cea mai subțire folosind un model de grinzi simplu (δ=FL³/3EI pentru un perete în consolă). Dacă rezultatul depășește 30% din toleranța de planeitate, strategia de prindere este principalul risc al procesului, nu calea sculei. Fixarea cu vid distribuie forța de reținere pe toată suprafața de referință și elimină deviația localizată. Adaugă timp de configurare, dar elimină repetarea planeității pe care o produce prindere standard pe piesele din această clasă de geometrie.
