Materiale de prelucrare CNC: cum alegerea dvs. de materiale conduce la toleranțe, durata de viață a sculei și costul piesei
Ați specificat 6061-T6, ați desenat un perete de 0,6 mm pe podeaua buzunarului și ați indicat planeitatea la 0,05 mm. DFM revine:ameliorarea tensiunii este necesară înainte de trecerea finală; peretele se poate deplasa la eliberarea prin prindere.Materialul nu a cauzat singur aceste probleme-dar a stabilit condițiile limită care le-au făcut inevitabile.
Asta estemateriale de prelucrare cncselecția este de fapt: nu alegeți o foaie de specificații, alegeți un set de constrângeri care urmează piesa prin fiecare configurare, fiecare schimbare a sculei și fiecare linie din raportul de inspecție. Fă-o bine devreme și piesa aproape se mașină singură. Înțelegeți greșit și modificați prețurile la mijlocul-execuției.
Așa ne gândim la alegerea materialului laPrecizie MID-în aliajele de aluminiu, clasele de titan, familiile de inox și materialele plastice de inginerie care circulă zilnic prin magazinul nostru.

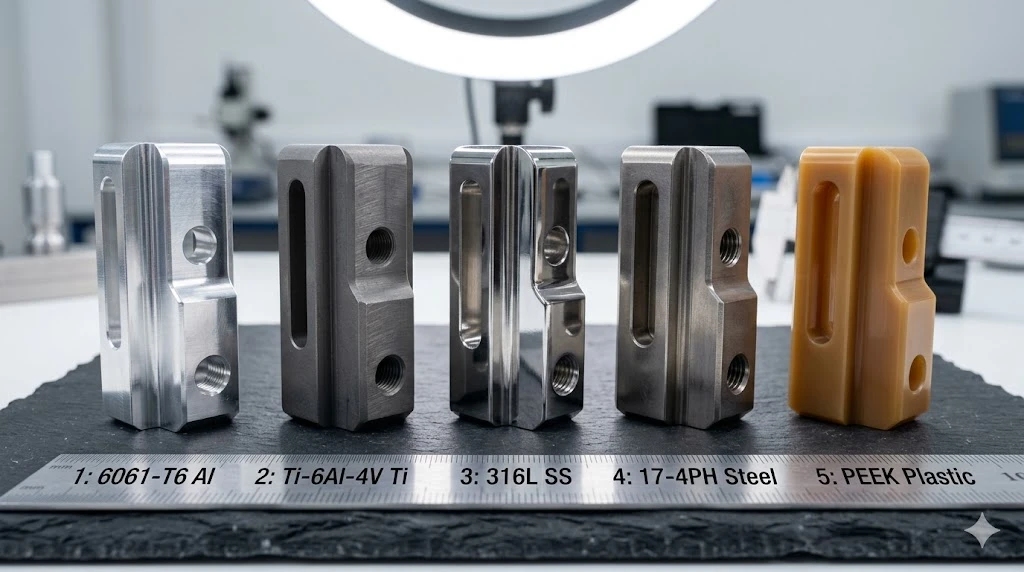

Cele cinci familii de materiale de prelucrare CNC inginerii ajung pe primul loc
Evaluările de prelucrabilitate există pe un spectru, la fel și costul. Tabelul de mai jos prezintă familiile pe care le prelucram cel mai des în funcție de variabilele care contează în desenul dvs.
| Material | Indicele de prelucrabilitate | Toleranță podea (frezare) | Ra Realizabil | Uzura relativă a sculei | Sectoare tipice |
|---|---|---|---|---|---|
| Al 6061-T6 | ~100% | ±0,005 mm (±0,002 mm cu alezajul jig) | 0,4 µm (0,1 µm mușcă-tăiată) | Scăzut | Semiconductor, automatizare industrială |
| Al 7075-T651 | ~70% | ±0,005 mm | 0.4µm | Scăzut-Mediu | Cadre aerospațiale, brațe portante-sarcină |
| Ti-6Al-4V Gr.5 | ~22% | ±0,008 mm (±0,005 mm cu îngrijire) | 0,8 µm (posibil 0,4 µm) | Ridicat | Aerostructurale, implanturi medicale |
| Inoxidabil 316L | ~45% | ±0,008 mm | 0.4µm | Medie-Ridicată | Distribuitoare de fluide, instrumente chirurgicale |
| 17-4PH H900 | ~38% | ±0,008 mm | 0.4µm | Ridicat | Fitinguri aerospațiale, arbori-de înaltă rezistență |
| ARUNCA O PRIVIRE | ~75% | ±0,02 mm (depinde-de umiditate) | 0.8µm | Scăzut | Medical, semiconductor, chimic |
Indicele de prelucrabilitate se referă la 160 HB-oțel de prelucrare=100%.
O distincție pe care tabelul nu o arată: „realizabil” și „repetabil într-un lot” nu sunt același număr. Lovirea de ±0,002 mm pe o singură piesă din aluminiu este simplă în mediul potrivit. Menținerea acestuia peste 80 de piese cu prindere standard și variații ale temperaturii ambientale este o problemă de proiectare a procesului, nu un decalaj de capacitate.
Prelucrarea CNC din aluminiu vs titan: unde există comerțul{0}}de fapt
Cel mai comunselectarea materialului de prelucrare CNCdecizia pe care o vedem de la clienții din industria aerospațială și medicală este aceasta. Inginerii compară instinctiv cifrele de rezistență la tracțiune, dar nu aici trăiește diferența de cost.
Prelucrare cnc aluminiu vs titanse reduce la trei factori legați: viteza de tăiere, managementul căldurii și strategia de angajare a sculelor.
Cu 6061-T6 sau 7075-T651, rulați viteze ale axului peste 10.000 RPM, luați angajări radiale agresive și spălați rapid așchiile cu aer sau lichid de răcire. Materialul nu reține căldura în zona tăiată.
Cu Ti-6Al-4V, faci invers. Vitezele de suprafață aterizează de obicei între 40–80 m/min, aproximativ o cincime din ceea ce ați rula pe 6061. Motivul nu este doar duritatea; este conductivitate termică. Titanul conduce căldura la aproximativ 7 W/m·K față de 167 W/m·K a aluminiului. Căldura rămâne la muchia de tăiere, nu în așchie. Acest lucru degradează rapid carbura dacă parametrii sau presiunea lichidului de răcire sunt calibrați greșit.
Iată cum setăm decizia de frezare trohoidal vs. plonjare-de frezare în buzunare-un apel de judecată care apare rar pe fișele de specificații, dar care are un impact direct asupra duratei ciclului și a duratei de viață a sculei în situații dificile.materiale de prelucrare cnc:

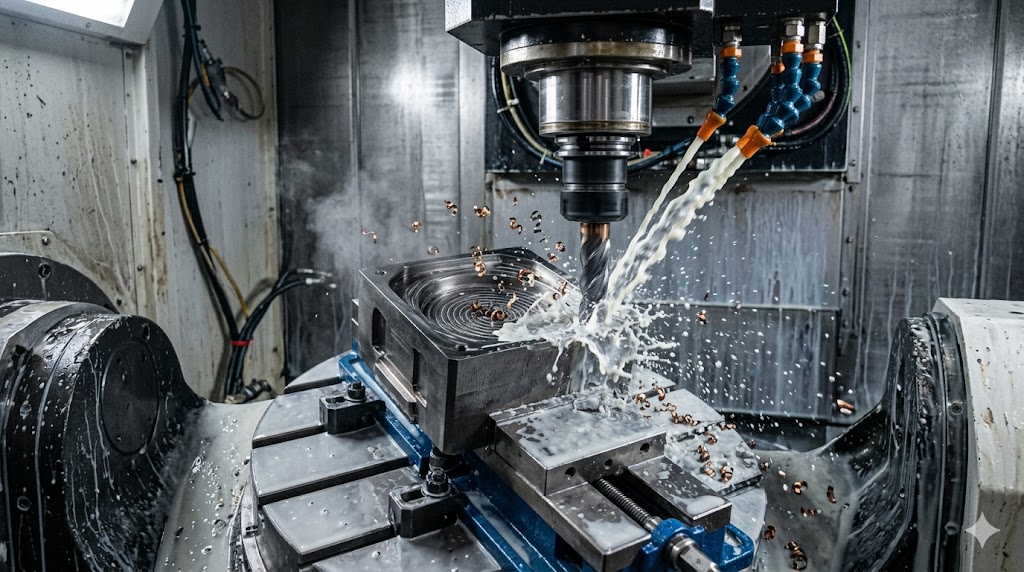

Măcinarea trohoidă (-înaltă eficiență).este preferat pentru buzunarele din titan mai largi de ~15 mm. Angajarea radială rulează la 10–15% din diametrul sculei, cu adâncime axială mare și lichid de răcire cu inundare de 60+ bar. Arcul de angrenare constant previne frecarea și marginea-întărită care distruge inserțiile din carbură.
Frezare cu plonjarepreia atunci când raportul adâncime-la-lățimea buzunarului depășește aproximativ 3:1 sau când rigiditatea piesei este insuficientă. Forțele de tăiere axiale sunt mai mici decât radiale-acest lucru contează atunci când aveți o adâncime de 40 mm și piesa este deja deformată în dispozitiv.
Pentru dvsselectarea materialului de prelucrare CNC: dacă o caracteristică din titan combină buzunare mai adânci de 25 mm cu pereți mai subțiri de 3 mm, semnalați-o înainte de înghețarea designului. Aceste combinații necesită operațiuni re-secvențiate și pași intermediari de reducere a tensiunii care nu sunt vizibile într-o estimare standard a timpului de ciclu.
Capacitatea de toleranță în funcție de material: ce înseamnă de fapt cifrele
| Tip de configurare | Al 6061/7075 | Ti-6Al-4V | 316L / 17-4PH |
|---|---|---|---|
| Frezare standard, o singură configurare | ±0,010 mm | ±0,015 mm | ±0,012 mm |
| 5 axe cu fixare de precizie | ±0,005 mm | ±0,008 mm | ±0,008 mm |
| Alezuri critice (alezarea/alezarea) | ±0,003 mm | ±0,005 mm | ±0,005 mm |
| Operațiuni de precizie (turn-elvețian, alezaj) | ±0,002 mm | ±0,003 mm | ±0,003 mm |
| Suprafețele solului | ±0,001 mm | ±0,002 mm | ±0,001 mm |
Surpriza pentru mulți ingineri de proiectare:aluminiul este mai greu de păstrat toleranțe strânse decât sugerează ratingul său de prelucrabilitate, pentru că se prelucrează atât de repede și se extinde atât de liber. CTE din aluminiu rulează în jur de 23,6 µm/m·K. Pe o piesă de 100 mm cu o oscilație ambientală de 10 grade în timpul unei operațiuni lungi, aceasta înseamnă aproximativ 24 µm de deriva dimensională-deja 5× un buget de toleranță de ±0,005 mm numai din cauza temperaturii.

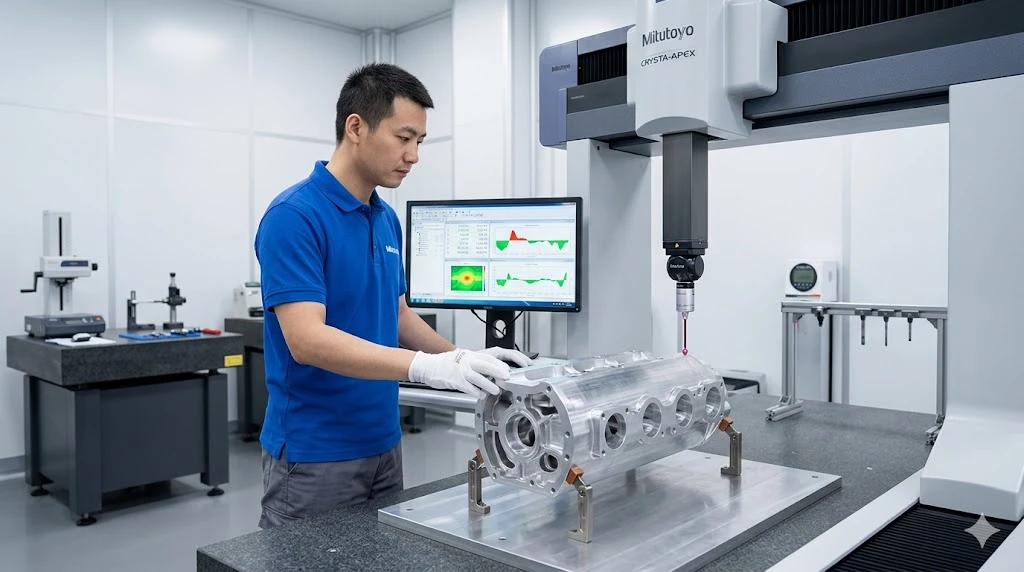

Fluxul nostru de lucru standard pentru piesele din aluminiu mai strânse de ±0,005 mm: dur → stabilizarea temperaturii (20–30 min într-o zonă controlată) → semi-finisare → stabilizați din nou → finisare. Această reținere între brut și semi-finisare este locul în care stresul rezidual de la rularea anterioară a plăcilor începe să se ușureze. Omiteți-l sub presiunea programului și obțineți o piesă care măsoară corect pe CMM, apoi iese din toleranță la o oră după ce se răcește.
Acea etapă de stabilizare între parametrii grosier și semi-finisat-nu de tăiere-este cea mai comună cauză principală a reprelucrării aluminiului la lucrări cu toleranță-strânsă.
Pentru arbori lungi și subțiri cu L/D > 20 în inoxidabil sau titan, celulele noastre elvețiene-de rotire rulează o bucșă de ghidare imediat în spatele zonei de tăiere, cu axul principal și restul-coordonate la o distanță de 0,005 mm unul de celălalt. Fără această relație stabilită, piesa se îndoaie la deschiderea nesusținută sub presiunea de tăiere și pierzi rotunjime și cilindricitate înainte de a ajunge la jumătatea lungimii.
Prelucrare CNC din oțel inoxidabil: Finisarea suprafeței și managementul sculelor

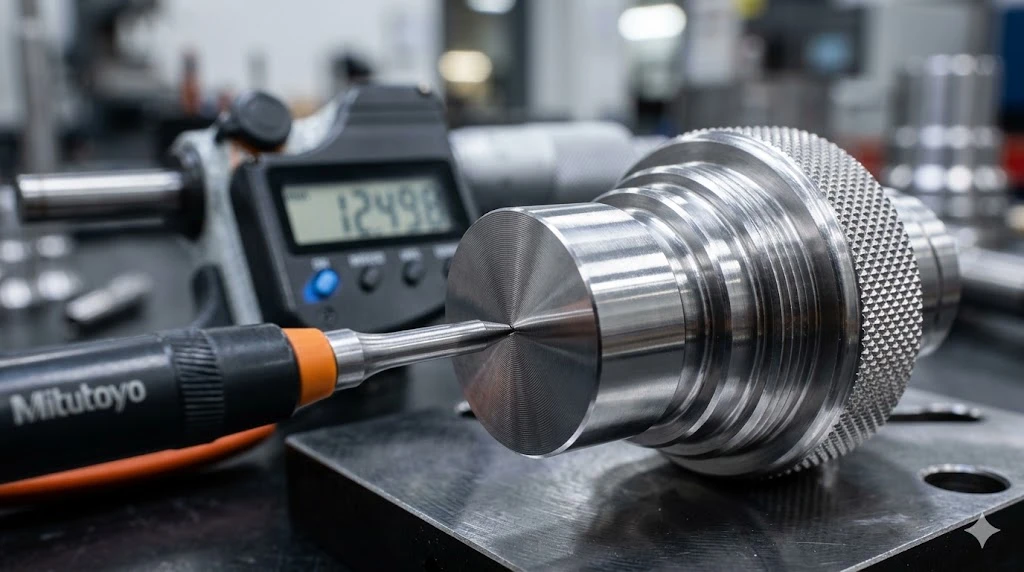

Finisaj de suprafață de prelucrare cnc din oțel inoxidabilcerințele dictează adesea secvența procesului mai mult decât toleranțele dimensionale. 316L instrumentele chirurgicale poartă Ra Mai mică sau egală cu 0,4 µm, cu zero-criterii de bavură. 17-4PH fitingurile aerospațiale au nevoie de toleranțe strânseşio textura de suprafata specifica pentru a sustine aderenta PVD sau anodizat dur.
Comportamentul care îngreunează inoxidabilul este întărirea prin lucru. 316L se întărește rapid dacă unealta rămâne fixă, viteza de avans scade sub prag sau inserția este uzată. Odată ce suprafața se întărește, trecerile ulterioare cuplează materialul la o duritate mai mare decât ați început. Acest lucru duce la ruperea sculei și afinisaj suprafețe de prelucrare cnc din oțel inoxidabileste aproape imposibil de recuperat fără a adăuga o trecere neplanificată.
Controalele noastre de proces pentru componentele de precizie din inox:
Menţineţi greblarea pozitivă pe inserţiile de finisare-greblatura negativă pe sculele uzate provoacă frecare înainte de tăiere. Nu opriți niciodată o unealtă rotativă în contact cu o suprafață inoxidabilă. Utilizați carbură submicroanică acoperită cu PVD-pentru trecerile de finisare; neacoperit pentru brut pe 17-4PH H900 pentru a păstra geometria marginilor. Pentru Ra Mai mică sau egală cu 0,2 µm, adăugați o trecere de microfinisare la o adâncime axială mai mică sau egală cu 0,05 mm cu spălare cu lichid de răcire.
O dependență în aval care merită urmărită: multe componente medicale din inox trec la electrolustruire după prelucrare. Dacă suprafața pre-EP este peste Ra 0,8 µm, electro-lustruirea de obicei nu o va aduce la o specificație Ra 0,1 µm-chimia îndepărtează materialul uniform, nu umple vârfurile. Thefinisaj suprafețe de prelucrare cnc din oțel inoxidabiltrebuie să fie aproape înainte ca piesa să părăsească mașina.
Ceea ce recenzii DFM captează că fișele de date ale materialelor nu
Fișele de date ale materialelor vă spun ce material esteeste. O revizuire DFM vă spune ce se întâmplă atunci când încercați să o tăiați în geometria dvs. specifică cu indicațiile dvs. specifice.
LaPrecizie MID, materialul este primul filtru din orice revizuire a fișierelor STEP-dar este întotdeauna citit împreună cu geometria și stiva de toleranțe. Un orificiu cu toleranță-strânsă în aluminiu este de rutină. Același orificiu cu un perete de 0,8 mm pe o parte este o problemă diferită de fixare și secvențiere.
Steaguri DFM care apar cel mai desmateriale de prelucrare cnc:
Raze de colț sunt subdimensionate pentru adâncimea buzunarului.Un buzunar adânc de 10 mm cu o rază internă de 0,3 mm necesită o unealtă cu un diametru mai mic de 0,6 mm. Acele unelte funcționează încet, se rup ușor și adaugă timp de ciclu disproporționat față de zona buzunarului. Creșterea la R1 mm-sau potrivirea razei la 55–65% din adâncimea buzunarului-reduce semnificativ costul sculelor. Dacă raza există doar pentru degajare, deschideți-o.
Grosimea peretelui nu se potrivește cu rigiditatea materialului.Modulul titanului (≈114 GPa) conferă pereților mai subțiri mai multă rezistență la deformarea forței de tăiere- decât 6061 (≈69 GPa). Dar comportamentul termic al titanului limitează încă cât de agresiv poți împinge unealta lângă un perete subțire. Cei doi factori nu se anulează pur și simplu.
Adâncimea filetului nu este ajustată pentru rezistența în vrac.1,5× diametrul nominal este un standard standard. În PEEK sau aluminiu moale, 2× este o asigurare ieftină împotriva extragerii-care nu costă aproape nimic în timpul ciclului.

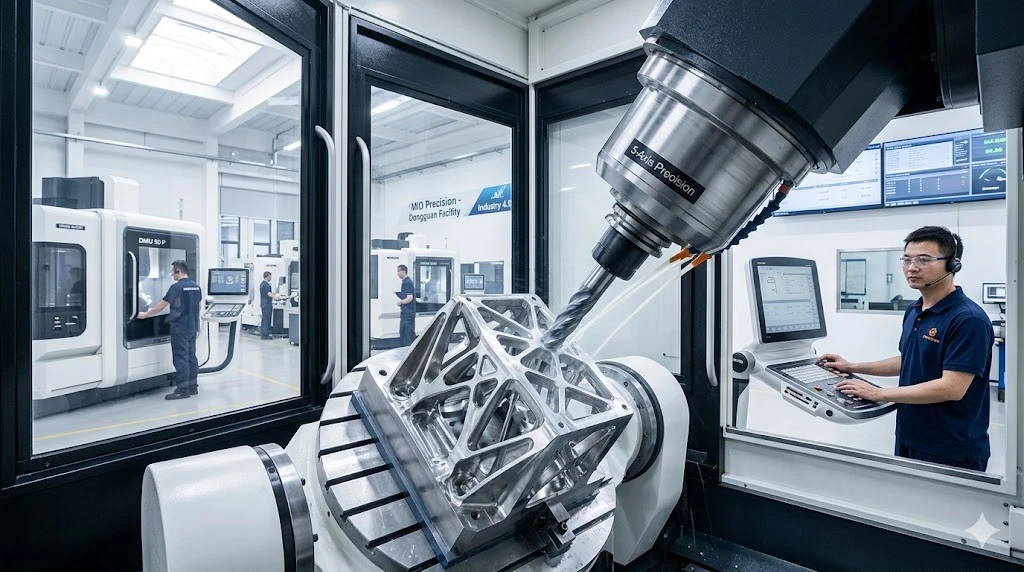

Prelucrare pe 5 axeelimină setările care altfel v-ar forța să compromiteți geometria. Caracteristicile inaccesibile din orientările pe 3-axe sunt adesea reproiectate inutil-raze simplificate, decupări eliminate, linii de despicare adăugate. Trimite-ne PASUL înainte de a simplifica piesa.
FAQ
Ce rază de colț ar trebui să folosesc pentru a menține costurile de scule rezonabile?
Țintați razele interne mai mari sau egale cu 55% din adâncimea buzunarului sau fixați-vă la dimensiuni standard ale frezei (R0,5, R1, R2, R3, R4, R5, R6mm). Sub R0,5 mm în oricarematerial de prelucrare cncmai greu decât aluminiul, vă aflați în micro-teritoriu de scule-configurare separată, viteze mai mici, inspecție dedicată. Această schimbare de etapă a costului este disproporționată cu suprafața tăiată. Dacă raza strânsă este pentru spațiu liber și nu funcționează, schimbați-o.
Puteți ține ±0,005 mm pe o piesă de aluminiu de 100 mm fără șlefuire?
Da, cu degroșare-stabilizată cu temperatură, design adecvat al dispozitivului de fixare și secvența de stabilizare descrisă mai sus. Slefuirea nu este necesară pentru majoritatea lucrărilor de aluminiu de ±0,005 mm. Sub ±0,003 mm pe suprafețele critice, adăugăm o trecere de alezare-gama sau de precizie-. Sub ± 0,001 mm, măcinarea intră în proces.
Este 7075-T651 întotdeauna alegerea mai bună față de 6061-T6 pentru piesele critice pentru rezistență?
Nu automat. 7075 are o rezistență la tracțiune mai mare, dar o rezistență mai mică la coroziune, anodizează mai puțin uniform și, în general, nu este sudabil. Pentru piesele care combină toleranțe strânse, anodizare dură și sudare a ansamblului în aval, 6061-T6 este adesea cea mai potrivităselectarea materialului de prelucrare CNCchiar dacă FEA este marginală-o denivelare cu grosimea peretelui costă mai puțin decât o defecțiune a aderenței acoperirii în teren.
Care este grosimea minimă a peretelui pe care o puteți prelucra în mod fiabil în Ti-6Al-4V?
În lucrările aerospațiale de producție, pereții de 0,8 mm în Ti-6Al-4V sunt realizabili cuprelucrare CNC de precizieatunci când proiectarea dispozitivului de fixare ține cont de vibrații și traseul sculei păstrează angajarea radială scăzută pe tot parcursul. Sub 0,5 mm, conductivitatea termică a titanului devine o problemă activă-căldura se acumulează la perete, peretele se îndoaie și stabilitatea dimensională se distruge prin tăiere. Dacă designul dvs. vizează pereți de titan sub 0,5 mm, aduceți-ne în conversație înainte ca desenul să fie finalizat.
Indicația dvs. materială este, de asemenea, un plan de proces. Toleranțele de care aveți nevoie, finisajele de suprafață pe care le specificați și geometria desenată interacționează cu materialul în moduri care nu apar pe nicio fișă de date.
Trimiteți-ne fișierul STEP pentru o revizuire DFM-inginerii noștri de proces vă vor citi materialul, geometria și stiva de toleranțe împreună și vor reveni cu o ofertăşio notă de fabricabilitate oriunde contează.
