Inginerul dumneavoastră specifică cupru C101 pentru o conductivitate maximă. Furnizorul dumneavoastră îl citează, execută lucrarea și livrează piese cu bavuri pe fiecare gaură și toleranțe care sunt reduse cu 0,05 mm. Respingeți lotul. Îl re-rulează. Același rezultat. Sună cunoscut?

Acesta este unul dintre cele mai frecvente modele de eșec pe care le vedemprelucrare CNC cupru- nu pentru că magazinul nu avea echipamente, ci pentru că cuprul pur pedepsește erorile de proces pe care alte materiale le iertă. Cuprul nu se ciobește curat. Se unge, se înșorează și se lipește de scule în moduri în care aluminiul și oțelul pur și simplu nu le fac. Dacă magazinul nu își ajustează abordarea de la zero, - geometria sculelor, vitezele, strategia lichidului de răcire, fixarea -, rata deșeurilor crește rapid, la fel și costul dvs.

Acest articol prezintă ceea ce determină de fapt calitatea și costulpiese prelucrate CNC din cupru, astfel încât să puteți califica furnizorii mai precis și să evitați ciclul de re{0}}execuție.

De ce prelucrarea CNC cu cupru este mai grea decât pare

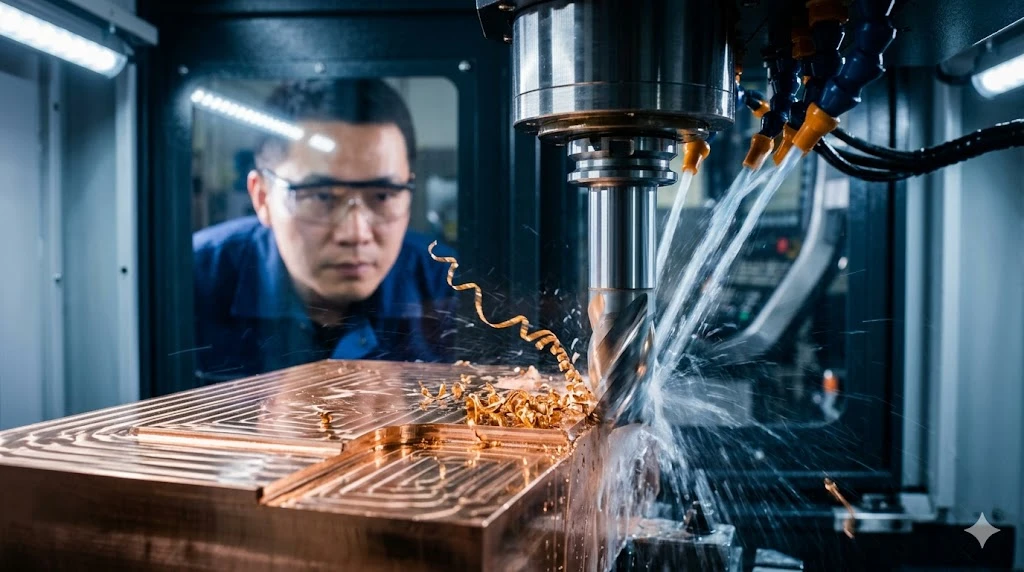

Problema de bază este ceea ce mașiniștii numesc marginea{0}}construită (BUE). Deoarece cuprul pur este atât de ductil, materialul nu se forfecă curat de pe unealta - pe care îl mânjește și la rece-se sudează singur pe muchia de tăiere. Odată ce se formează BUE, instrumentul este efectiv plictisitor. Se oprește tăierea și începe arătura, ceea ce distruge finisajul suprafeței, suflă toleranțele și generează bavuri grele pe care le vedeți pe găurile forate și buzunarele frezate.

Remedierea nu este exotică. Este nevoie de scule neacoperite,-înalte din carbură de lustruire, cu unelte agresive cu unghiuri pozitive de greblare - care taie mai degrabă decât să împingă. Vitezele trebuie să rămână suficient de mari pentru a genera forfecare curată, iar fluxul de lichid de răcire de inundare trebuie să fie suficient pentru a elimina așchiile înainte de a se resuda. Ductilitatea cuprului are ca rezultat pete atunci când unealta de tăiere rămâne pe material prea mult timp în loc să taie curat, ceea ce creează margini construite-care reduc eficiența sculei și afectează calitatea suprafeței. Fereastra de proces este reală, iar magazinele care operează cupru în același mod în care lucrează cu alama vor produce în mod constant piese dăunătoare.luvata

Există o a doua problemă care îi surprinde pe cumpărători: amenajarea. Cuprul este suficient de moale pentru a se deforma sub presiunea de prindere. Dacă piesa dvs. are pereți subțiri sau caracteristici în consolă, strategia de fixare trebuie să țină seama de asta, altfel veți măsura distorsiunea după deblocare care nu era vizibilă pe mașină.

Selectarea gradului de prelucrare CNC a cuprului: Începeți aici

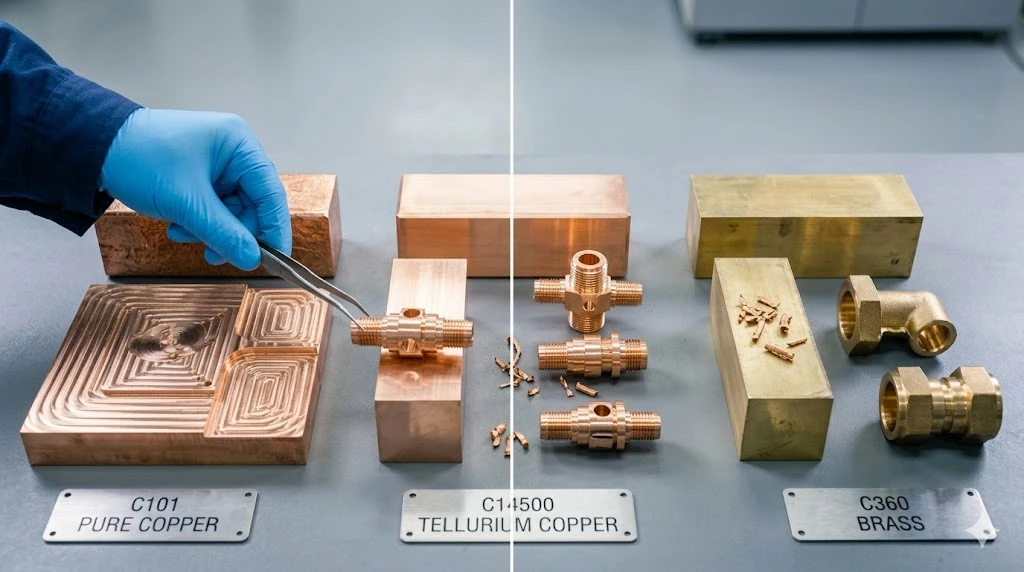

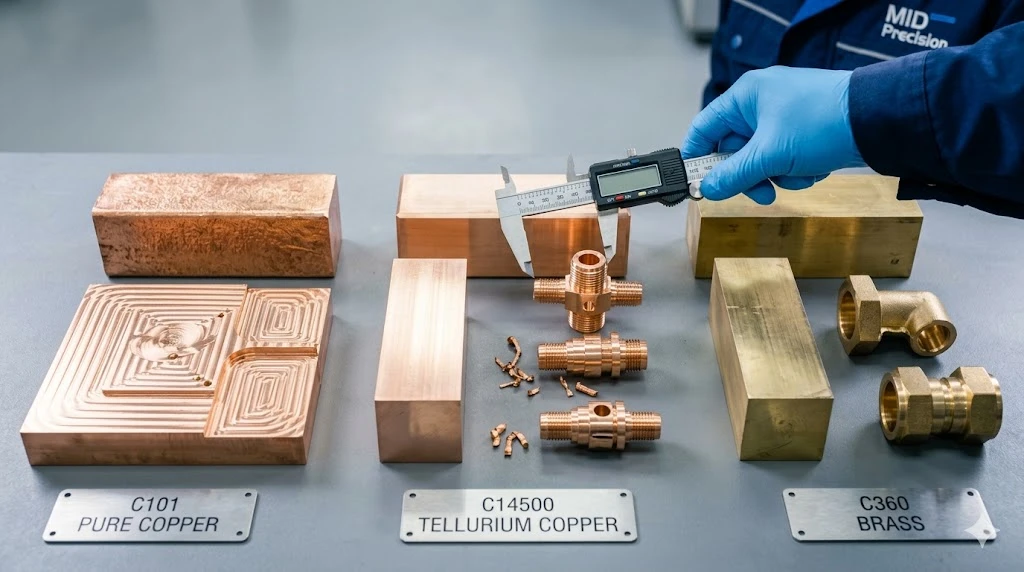

Majoritatea texturilor tipărite spun doar „cupru”. Nu este suficient. Calitatea determină prelucrabilitatea, conductivitatea și, în cele din urmă, dacă lucrarea este chiar fezabilă la toleranțele de care aveți nevoie. Iată cum se strâng notele principaleselecția gradului de prelucrare CNC cupru:

Dacă aplicația dvs. necesită o conductivitate peste 90% IACS și comandați mai mult decât cantități prototip, C14500 merită o conversație. Grade precum C14500 (Cupru de teluriu) sunt concepute special pentru a rezolva dificultățile de prelucrare a cuprului pur - prin adăugarea de cantități mici de telur, aceste aliaje creează așchii scurte, fragile, mai degrabă decât așchii lungi, mărgind rata de prelucrabilitate la aproximativ 85%, cu doar o scădere minoră a conductibilității până la ~90–93%. Am văzut că acest comutator salvează proiecte întregi de la ciclurile de deșeuri pe piese-de loturi mici complexe.Richconn

Pentru aplicațiile de semiconductor și de vid în care C101 nu este-negociabil, procesul are nevoie doar de un control mai strict - este realizabil, dar magazinul trebuie să știe pentru ce se înscrie.

Prelucrare CNC cu cupru vs alamă: când să comutați

Cumpărătorii ne întreabă frecvent dacă pot înlocui alama cu cuprul pentru a economisi costurile și a reduce complexitatea prelucrarii. Răspunsul depinde în întregime de funcție.

Prelucrare CNC cupru vs alamanu este o comparație de calitate - este o conversație privind cerințele. Dacă piesa dvs. se află într-o cale de-curenți mari, o bară, o componentă de împământare sau orice lucru în care contează o conductivitate peste 50% IACS, alama nu va face treaba. Dacă piesa este structurală, o armătură sau o componentă decorativă în care performanța electrică nu este esențială, alama de prelucrare liberă (C360) este mai curată, păstrează toleranțe mai strânse mai constant și costă mai puțin pe piesă.

Costul real al utilizării cuprului atunci când alama ar funcționa nu este doar prețul materialului -, este timpul mai lung al ciclului, un consum mai mare de scule și o inspecție mai riguroasă decât cea pură.prelucrare CNC cuprucere.

Ce determină costul pieselor de cupru prelucrate cu precizie

Costul pieselor din cupru prelucrate cu preciziemai mult decât piesele echivalente din aluminiu din motive dincolo de materia primă. Prețurile cuprului LME au rămas volatile până la sfârșitul anului 2025 și până în 2026, Goldman Sachs Research estimand o medie de 10.710 USD pe tonă în H1 2026 - aproximativ de 3-4 ori mai mare decât prețul aluminiului pe-kilo. Dar materialul nu este adesea cel mai mare factor de cost pentru lucrări de precizie-în loturi mici. Factorii de proces afectează mai greu:Goldman SachsExpert în cercetare de piață

Consumul de sculepe cuprul pur este semnificativ mai mare decât pe aluminiu. Formarea BUE tocește sculele mai repede, iar magazinele care nu anticipează acest lucru fie folosesc scule uzate (finisare proastă a suprafeței, piese casate) fie bugetează pentru schimbări mai frecvente (cost mai mare pe piesă).

Timp de cicluse extinde deoarece cuprul necesită viteze de avans mai mici la trecerile de finisare pentru a menține calitatea suprafeței. Degroșarea poate fi agresivă, dar strategia de finisare este acolo unde cuprul separă magazinele atente de cele rapide.

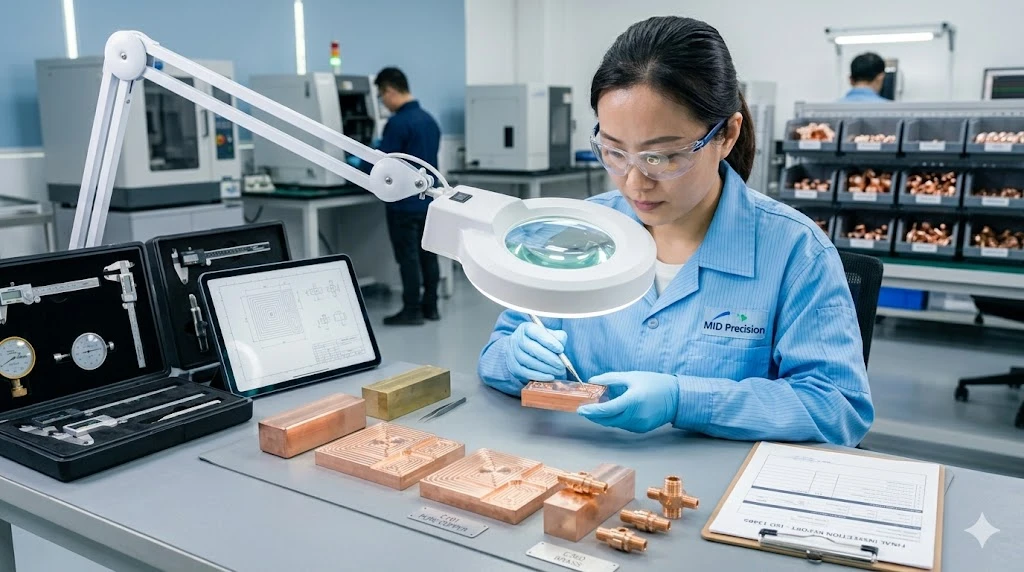

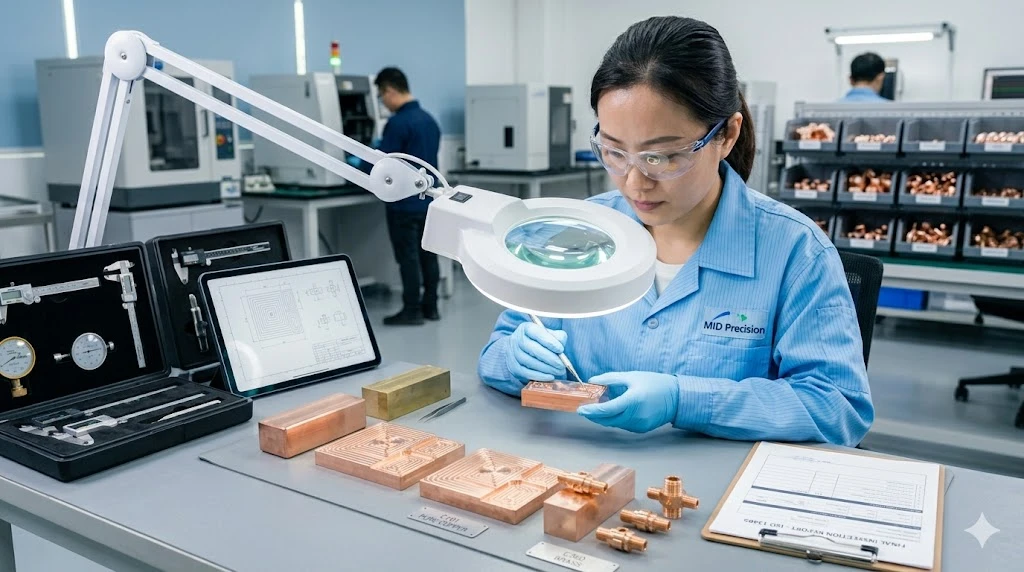

Operații secundare- debavurarea, în special - sunt aproape întotdeauna necesare pe piesele din cupru. Luați în considerare acest lucru atunci când comparați ghilimele. O cotație care pare ieftină, dar care nu include debavurarea, vă va surprinde la inspecție.

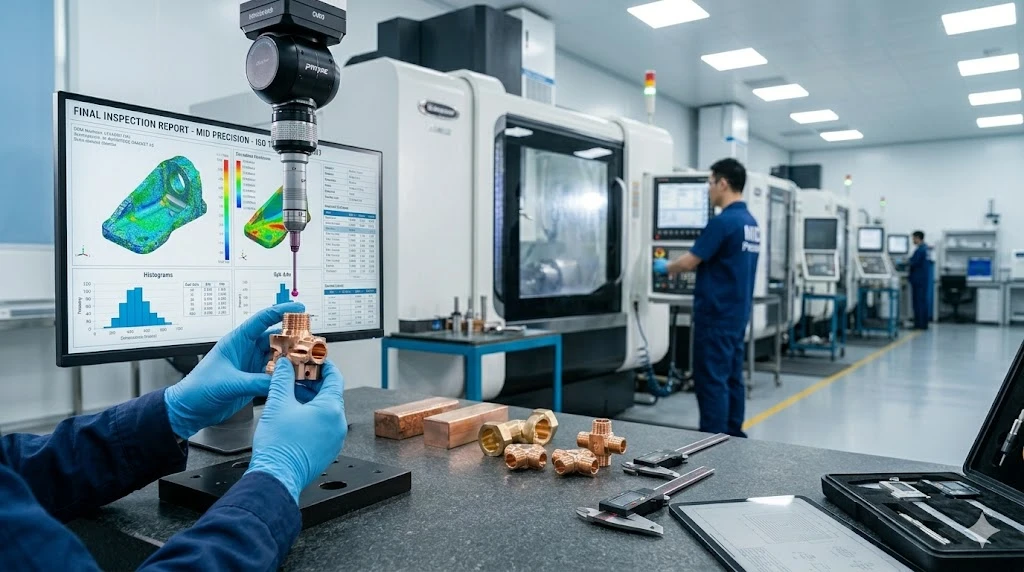

Inspecție deasupra capuluipe piesele de cupru cu toleranță-strânsă este, de asemenea, reală. Moliciunea cuprului înseamnă că piesele se pot deforma ușor în timpul măsurării dacă forța de palpare CMM nu este formată corect. Aceasta nu este o problemă cu piesa -, este o problemă de fixare și de protocol de măsurare.

Cum se abordează precizia MID joburile din cupru

La MID, rulăm cupru într-o gamă largă de aplicații - plăci reci radiatoare, electrozi EDM, componente de ecranare RF și conectori electrici personalizați pentru clienții de automatizare industrială. Configurația procesului pe cupru nu este niciodată aceeași cu aluminiul și nu o tratăm în acest fel.

La o lucrare recentă care a implicat plăci de împrăștiere a căldurii-C110 din cupru pentru un client de electronice de putere - grosimea peretelui de 2 mm, canale de răcire frezate, toleranță de ± 0,01 mm la lățimea canalului - cheia cheie a fost fixată. Am prelucrat o configurație moale-de fălci dedicată pentru a distribui forța de strângere uniform pe suprafața piesei, mai degrabă decât în ​​trei puncte. Numai asta a eliminat distorsiunea post-de deblocare pe care o văzusem la o rulare anterioară a prototipului. Primul-articol a trecut inspecția CMM la toate funcțiile.

Pentru lucrările C101 în care specificațiile de conductivitate sunt fixe, rulăm carbură neacoperită la viteze mari ale arborelui cu lichid de răcire cu volum mare de-inundă și inspectăm starea sculelor după fiecare cinci părți cu caracteristici de toleranță strânsă-. Nu este o inginerie de proces fascinantă -, ci doar disciplina pe care o cere cuprul.

NoastreCapabilitati de prelucrare CNCacoperă lucru pe 3 axe, 4 axe și 5 axe, cu capacitate de toleranță la ± 0,002 mm și rugozitate a suprafeței la Ra 0,02 μm. Noastrepiese de preciziecupru, aliaje de aluminiu, oțel inoxidabil, titan și materiale plastice de inginerie - toate procesate în conformitate cu sistemul nostru de calitate conform ISO 13485, cu trasabilitate digitală completă, de la certificarea materiei prime până la raportul final de inspecție.

Întrebări frecvente: Ce întreabă inginerii de achiziții despre prelucrarea CNC cu cupru

Î: Printul meu scrie C101, dar furnizorul meu continuă să recomande C110 sau C14500. Ar trebui să mă întorc?

Depinde de aplicație. C101 este soluția potrivită pentru medii de vid, echipamente semiconductoare și orice aplicație în care contaminarea cu oxigen este o problemă. Pentru componentele electrice generale în care conductivitatea trebuie doar să fie ridicată, mai degrabă decât maximă, C110 sau C14500 vă pot oferi performanțe funcționale echivalente, cu o consistență dimensională mai bună și mai mici.costul pieselor din cupru prelucrate cu precizie. Solicitați furnizorului dvs. să cuantifice diferența de conductivitate - dacă se încadrează în specificații, înlocuirea merită luată în considerare.

Î: De ce prelucrarea cuprului costă mult mai mult decât aluminiul pentru ceea ce arată ca aceeași piesă?

Trei factori: costul materiilor prime (~3–4× aluminiu în greutate), consum mai mare de scule datorită formării BUE și timpi mai lungi de ciclu de finisare pentru a menține calitatea suprafeței. Pe lot micprelucrare CNC cupru, costul general al procesului depășește adesea delta costului materialului. Magazinele care cotează lucrări din cupru în același mod în care citează aluminiu sunt fie sub-cotație (și vor tăia colțuri la execuție), fie nu au folosit mult cupru.

Î: Avem nevoie de piese din cupru beriliu (C17200). Este ceva ce furnizorii chinezi se pot descurca în siguranță?

Da, dar confirmați protocoalele de siguranță ale magazinului înainte de a plasa comanda. Praful și fumul de cupru de beriliu reprezintă un pericol respirator grav - magazinul are nevoie de filtrare a aerului dedicată, lichid de răcire de inundații cu volum mare-și operatori instruiți care să înțeleagă materialul. Nu este complicat, dar trebuie să fie la locul lor. Întrebați în mod specific despre procedura lor de manipulare BeCu, nu doar despre capacitatea lor generală de prelucrare.

Î: Care este cea mai strânsă toleranță pe care o puteți avea asupra unei piese de cupru în producție, nu doar a unui prototip?

Pentru piese de cupru de producție, ±0,01–0,02 mm este realizabil cu un control consecvent al procesului și o fixare adecvată. Mai strâns decât - până la ±0,005 mm - este posibil pentru anumite caracteristici, dar necesită o verificare CMM per-piesă și o suprasolicitare mai mare a sculelor. Înprelucrare CNC cupru vs alamaComparații, alama va păstra toleranțe mai strânse mai constant în producția de volum. Dacă împingeți sub ± 0,01 mm pe cupru, asigurați-vă că cerințele funcționale chiar o solicită înainte de a vă angaja la specificațiile respective.

Sunteți gata să vă executați piesele din cupru?

Dacă aveți o componentă de cupru care a fost problematică în alte magazine - toleranțe inconsecvente, probleme de finisare a suprafeței, rată mare de deșeuri -trimite-ne imprimarea ta. Vă vom oferi o recenzie DFM împreună cu oferta, inclusiv o recomandare de notă dacă înștiințarea are loc pentru discuții.

Pentru primele-interogări, echipa noastră de ingineri răspunde de obicei în 24 de ore.Discutați cu inginerii noștridespre cerințele dvs. de prelucrare a cuprului - vă vom spune din timp ce necesită lucrare și cât va costa.
