Ce industrii folosesc prelucrarea CNC - și ce solicită fiecare de la un furnizor

Dacă ați petrecut timp să aprovizionați piese de precizie, știți deja că „prelucrarea CNC” nu este un lucru. Toleranțele de care are nevoie o companie de implanturi ortopedice sunt complet diferite de ceea ce urmărește un startup de robotică. Documentația cerută de un antreprenor principal aerospațial ar îngropa de viu un cumpărător de electronice de larg consum. Cu toate acestea, furnizorii continuă să se prezinte ca și cum toate industriile de prelucrare CNC deservite sunt interschimbabile - iată mașinile noastre, iată lista noastră de materiale, trimite-ne desenul tău.

Această nepotrivire este exact locul în care proiectele de aprovizionare merg lateral.

Acest articol detaliază cele șase sectoare majore care se bazează pe prelucrarea CNC de precizie, ceea ce fiecare cere de fapt de la un furnizor dincolo de capacitatea brută și întrebările care merită puse înainte de a pune un nou furnizor pe lista aprobată.

De ce „Experiența în industrie” nu este aceeași cu conformitatea industriei

Fiecare magazin vă va spune că servesc industria aerospațială și medicală. Mult mai puțini vă pot arăta documentele.

Când echipele de achiziții vorbesc despre calificarea unui furnizor de prelucrare CNC, cuvântul „experiență” apare în mod constant -, dar experiența singură nu vă protejează atunci când un audit FDA ajunge sau un client auto de nivel 1 efectuează o evaluare a calității furnizorului. Ceea ce vă protejează este un sistem de management al calității documentat, creat pentru mediul de reglementare specific industriei dumneavoastră.

Industriile de prelucrare CNC deservite de un furnizor cu adevărat conform împărtășesc un singur lucru: fiecare are propriul său cadru de certificare, iar fiecare cadru implică obligații de audit pe care un magazin fie le menține-pe tot parcursul anului, fie nu. Nu există cale de mijloc. Acesta este primul filtru și majoritatea cumpărătorilor îl aplică prea târziu în procesul de cerere de cerere.

Aerospațial: unde toleranța este strânsă și trasabilitatea este mai strânsă

Prelucrarea CNC pentru componentele aerospațiale este probabil cel mai solicitant mediu din industrie. Toleranțele - în mod obișnuit ±0,005 mm în zbor-caracteristicile critice - fac titluri, dar adevăratul factor de diferențiere este ceea ce se întâmplă înainte și după tăiere.

AS9100D este standardul de bază de management al calității pentru producția aerospațială. Un magazin certificat AS9100D-se angajează să efectueze inspecția completă a primului articol (FAI) conform AS9102, trasabilitatea materialului de la certificatul de stoc brut până la piesa finită și un sistem de control al neconformității care documentează fiecare abatere. Dacă furnizorul dvs. nu poate produce un pachet FAIR fără a fi instruit prin intermediul acestuia, de fapt nu servesc industria aerospațială - prelucrează desene aerospațiale.

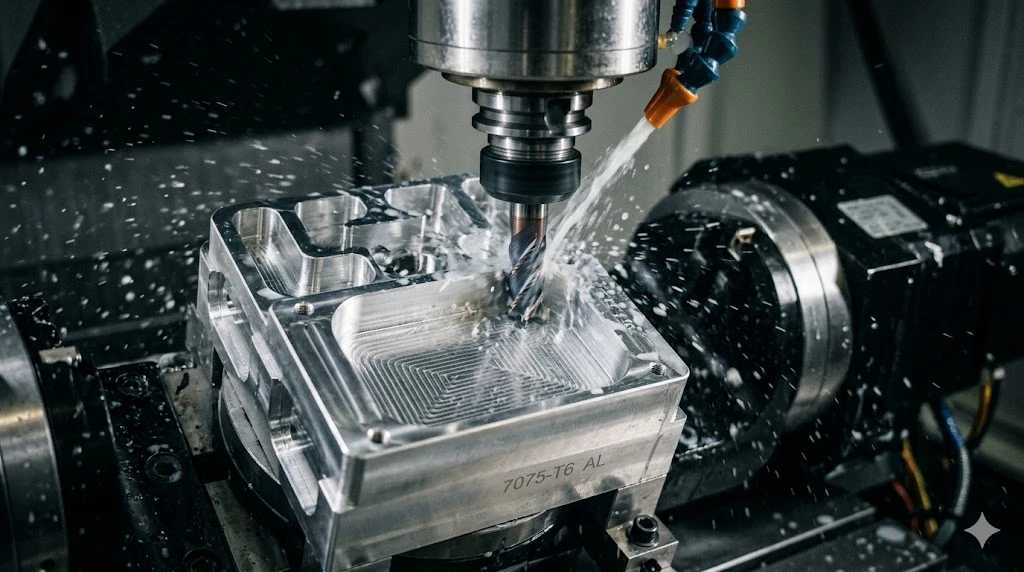

Contează și materialele. Aliajul de titan (Ti-6Al-4V), Inconel 718 și aluminiul 7075-T6 se comportă toate diferit la sarcini de tăiere. Un magazin care taie doar aluminiu toată ziua și ocazional face o lucrare cu titan nu este același cu unul care folosește titan în mod regulat. Vedem asta tot timpul: un cumpărător ne trimite piese pe care un furnizor anterior le-a cotat ieftin, iar dimensiunile sunt bune dar suprafața este ruptă pentru că vitezele de avans au fost copiate dintr-o lucrare din aluminiu.

Dispozitive medicale: Fluxuri de expunere de reglementare în amonte

Dacă dispozitivul dvs. finit necesită autorizație FDA 510(k) sau marcaj CE în conformitate cu MDR 2017/745, expunerea de reglementare nu se oprește la ușa dvs. - ci este direct către furnizorul dvs. de prelucrare CNC. Acesta este ceva care prinde cu nepregătire companiile de dispozitive medicale mai mici atunci când cresc producția.

Un furnizor de prelucrare CNC certificat ISO 13485 operează sub un sistem de management al calității conceput special pentru fabricarea dispozitivelor medicale. Aceasta înseamnă controlul modificărilor de proiectare și proces, proceduri de tratare a reclamațiilor și - critic - capacitatea de a produce o înregistrare completă a istoricului dispozitivului (DHR) pentru fiecare lot. ISO 13485 nu este o versiune mai dificilă a ISO 9001. Este o altă filozofie: gândire bazată pe risc-, construită în jurul siguranței pacienților, mai degrabă decât a satisfacției generale a clienților.

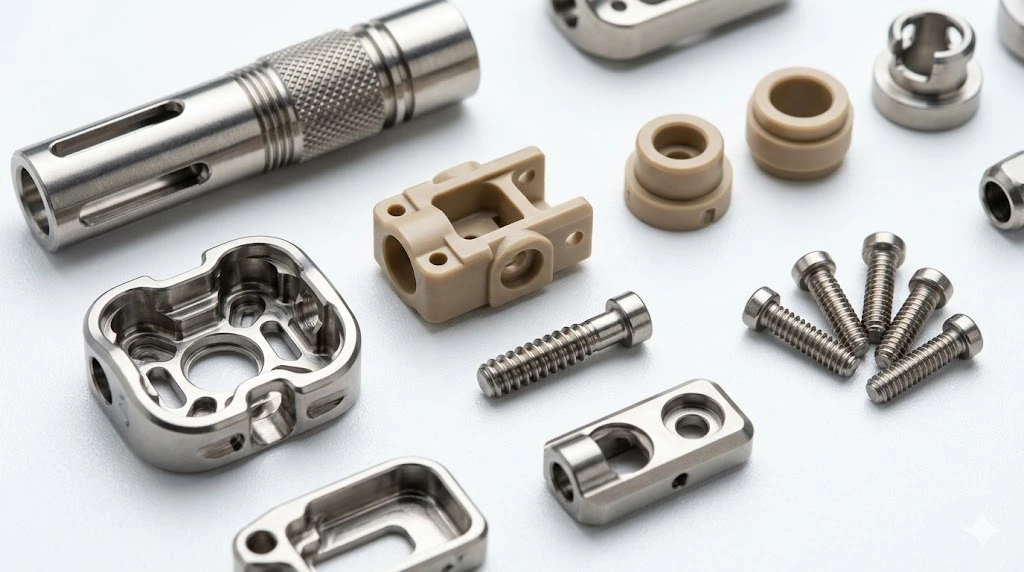

Lista de materiale pentru prelucrarea CNC medicală este restrânsă și neiertătoare: inoxidabil 316L, titan de gradul 5, PEEK, Delrin pentru aplicații non-implantare. Certificarea materialului nu este opțională. Un certificat de conformitate care face referire numai la denumirea aliajului fără un număr de certificare de fabrică nu este acceptabil pentru majoritatea programelor OEM medicale. Când învățați cum să calificați un furnizor de prelucrare CNC pentru lucrări medicale, prima cerere de document ar trebui să fie un exemplu de DHR și certificatul ISO 13485 al acestuia, cu organismul emitent identificat în mod clar.

Automobile: volum, repetabilitate și abatere zero pe PPAP

Lanțul de aprovizionare auto rulează pe IATF 16949, iar dacă furnizorul dumneavoastră de prelucrare CNC nu este certificat pentru acesta, creați un gol în documentația APQP înainte ca primul prototip să fie tăiat.

Cumpărătorilor de automobile care se aprovizionează cu prelucrare CNC pentru rulări cu volum mediu-și-înalt se preocupă și de stabilitatea timpului de ciclu. Un cost unitar cotat care presupune o durată de funcționare de 95% a mașinii trebuie să ofere efectiv acel timp de funcționare. Aici se luptă magazinele care administrează echipamente mai vechi: orele axului arată bine până când treci de trei săptămâni într-o rulare de 10.000 de piese și un rulment se defectează.

Robotică și automatizare: geometria în primul rând, greutatea în al doilea rând

Sectorul roboticii este una dintre zonele cu cea mai rapidă-creștere din toate industriile de prelucrare CNC deservite și are un profil de cerere specific pe care multe magazine generaliste îl subestimează: geometrie complexă, structuri ușoare din aluminiu și toleranțe de poziție foarte strânse pe alezajele rulmentului și interfețele de montare a motorului.

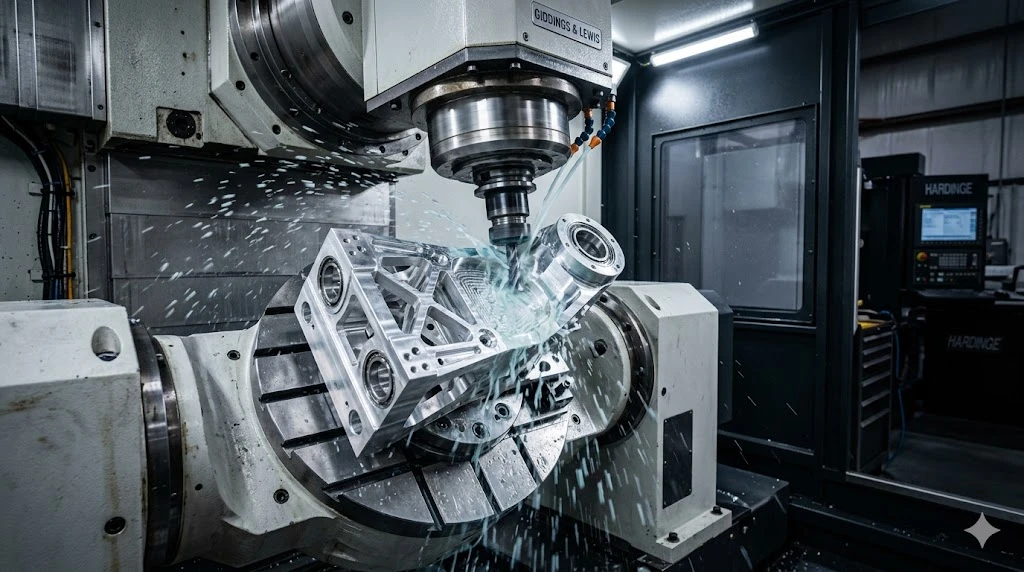

Un efect-de capăt de braț robotizat cu o toleranță de ± 0,01 mm al alezajului sună ușor de gestionat până când vă dați seama că este o piesă din aluminiu 6061 cu pereți-subțiri, cu șapte caracteristici care se intersectează, toate referite dintr-un datum care se deplasează în timpul prinderii dacă dispozitivul dvs. de fixare nu este proiectat corect{4}capabilitate de prelucrare{5}adeseori imposibilă de prelucrare - nu din cauza complexității în sine, ci pentru că repoziționarea unei piese de trei ori pentru a atinge toate caracteristicile introduce o eroare cumulativă de referință pe care o elimină prelucrarea unică-setare.

Achizițiile de robotică tinde să se miște mai repede decât cele din industria aerospațială sau medicală. Ciclurile NPI sunt comprimate. Vedem în mod regulat clienții trecând de la desenul aprobat la primele articole necesare în trei săptămâni. Acest interval de timp este realizabil, dar numai dacă furnizorul are strung elvețian și capacitate de 5-axe în-și nu subcontractează funcțiile de toleranță strânsă.

Echipamente semiconductoare: industria care va trimite înapoi piese peste o amprentă

Fabricarea de echipamente semiconductoare - manipularea plachetelor, camere de vid, etape de precizie - este probabil cea mai puțin discutată dintre toate industriile de prelucrare CNC deservite, dar stabilește un standard pentru curățenie și integritatea suprafeței care rivalizează cu cel medical.

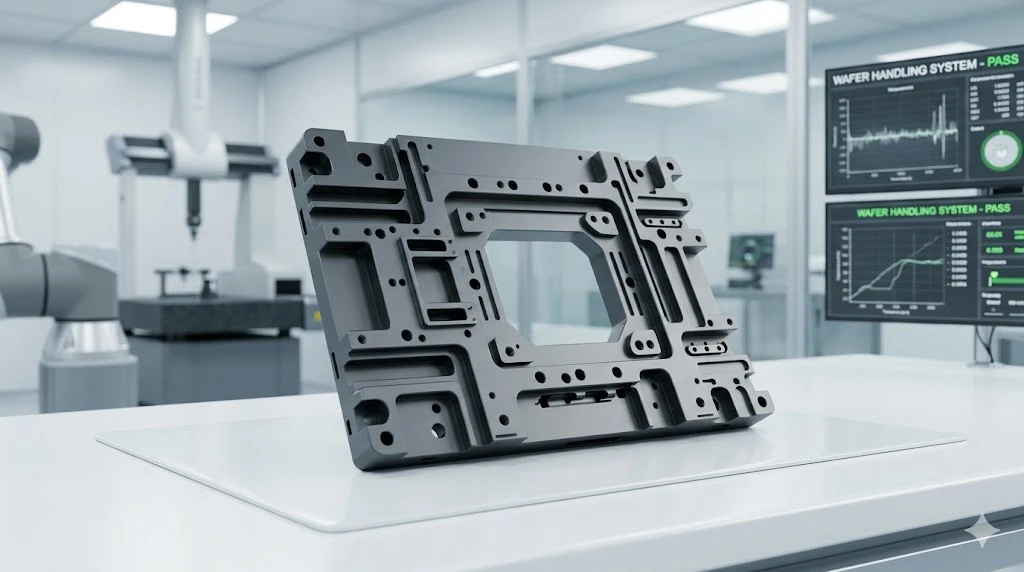

Piesele din aluminiu destinate camerelor curate necesită protocoale specifice post-prelucrare: fără reziduuri de lichid de răcire, fără bavuri (nu „bavuri minime” - zero bavuri), pasivizare sau finisaje cu anodizare dură aplicate la specificațiile documentate și, în multe cazuri, o verificare a numărului de particule înainte de expediere. Toleranțele dimensionale sunt extreme - unele componente ale etajului de plachetă au toleranțe de profil de ±0,002 mm -, dar riscul de contaminare este ceea ce determină respingerea la inspecția de intrare.

Dacă procesul standard de debavurare al furnizorului dumneavoastră este pilirea manuală, aceasta este deja o problemă pentru lucrul cu semiconductori.

Energie și industrie: unde specificațiile materialelor sunt pedepsite

Carcasele de control al pasului turbinei eoliene, componentele de foraj de foraj, colectoare hidraulice pentru sistemele de fluide de înaltă presiune - sectorul energetic Prelucrarea CNC este definită de două lucruri: materiale agresive și piese cu anvelopă mare.

Oțelurile inoxidabile duplex, Hastelloy C-276 și oțelurile pentru scule întărite necesită strategii specifice de traseu al sculei și parametri de tăiere care diferă substanțial de standardul inoxidabil 304 sau aluminiu 6061. Magazinele care nu folosesc aceste materiale în mod regulat vor arde sculele, vor sufla toleranțe pe primele câteva piese și apoi își vor ajusta în liniște prețurile pentru a acoperi curba de învățare - pentru care plătiți.

Pentru acest sector, modul de calificare a unui furnizor de prelucrare CNC se rezumă la a solicita dovezi documentate ale executărilor anterioare ale aliajului specific din desenul dumneavoastră. O listă de materiale pe un site web nu înseamnă nimic. Un raport de inspecție completat pe o piesă Hastelloy cu măsurători înregistrate de finisare a suprafeței înseamnă totul.

Ce separă un furnizor multi-industrie de un generalist

Un magazin care deservește cu adevărat mai multe industrii reglementate nu își activează și dezactivează sistemul de calitate în funcție de tipul de muncă. Disciplina este structurală.

Întrebarea subcontractării contează mai mult decât își dau seama majoritatea cumpărătorilor. De fiecare dată când o piesă părăsește instalația unui furnizor pentru o operațiune de finisare, documentația de trasabilitate trebuie să o urmeze. În industriile reglementate, o întrerupere a lanțului respectiv este o neconformitate - și este NCR-ul tău, nu doar al lor.

Cum MID Precision își structurează sistemul de calitate în mai multe industrii

La MID Precision (bishenprecision.com), deținem certificări AS9100D, ISO 13485, IATF 16949, ISO 9001:2015, ISO 14001 și IAPMO R&T - toate emise de organisme terțe-acreditate și menținute prin audituri anuale de supraveghere.

În practică, ceea ce înseamnă pentru un furnizor de prelucrare CNC certificat ISO 13485 ca noi este că sistemul de calitate nu se îndoiește în funcție de tipul de comandă. Când un OEM de dispozitiv medical ne trimite o componentă de șurub osos din titan alături de colectorul de aluminiu al unui client din industria aerospațială, ambele lucrări rulează sub aceleași controale documentate ale procesului, același protocol de inspecție CMM și același lanț de trasabilitate a materialului. Nu avem un „mod medical” și un „mod standard”.

De asemenea, executăm prelucrare pe 5-axe, strung elvețian, strunjire CNC-compozit de frezare și găurire în adâncime-in casă. În special pentru prelucrarea CNC pentru componente aerospațiale, capacitatea noastră-internă înseamnă că controlăm fiecare pas critic pentru toleranță, fără a întrerupe lanțul de trasabilitate AS9100D.

Dacă vă aflați în primele etape ale învățării cum să calificați un furnizor de prelucrare CNC pentru o aplicație reglementată, suntem bucuroși să vă ghidăm prin documentația noastră de calitate înainte de a vă angaja la o cerere de cerere. Solicitați declarația noastră de capacitate și eșantionul de raport de inspecție labruce_qin@bishenprecision.comsau sunați la +86 189 2570 2550.

Întrebări frecvente: Ce întreabă de fapt echipele de achiziții

Î: Un singur furnizor de prelucrare CNC poate servi în mod realist aerospațial și medical în același timp, fără conflicte de sisteme de calitate?

Da -, dar numai dacă dețin atât AS9100D, cât și ISO 13485 ca certificări independente, nu una subsumată celeilalte. Cele două standarde au o structură care se suprapun (ambele sunt construite pe baze ISO 9001), dar diferă puternic în ceea ce privește metodologia de management al riscului și păstrarea înregistrărilor. Un magazin care deține ambele și care a fost auditat dual-nu este neobișnuit în clusterul de producție de precizie din Dongguan, dar ar trebui să solicitați să vedeți ambele certificate și să verificați că declarațiile de aplicare se potrivesc cu munca pe care o plasați.

Î: Cum știu dacă cererea unui furnizor „certificat ISO” acoperă de fapt prelucrarea CNC sau doar biroul administrativ al acestuia?

Solicitați declarația privind domeniul de aplicare al certificatului, nu doar certificatul. Certificatele ISO includ un domeniu definit -, de exemplu, „Proiectarea și fabricarea de componente prelucrate CNC de precizie pentru dispozitive medicale”. Dacă domeniul de aplicare spune ceva vag, cum ar fi „activități de management”, este posibil ca certificarea să nu acopere deloc munca de producție. Aceasta este o problemă mai frecventă decât se așteaptă majoritatea cumpărătorilor, în special cu furnizorii care au obținut certificări în principal în scopuri de marketing.

Î: Piesele noastre necesită toleranțe de ± 0,005 mm. Ce ar trebui să cerem unui nou furnizor să demonstreze înainte de a trimite desene de producție?

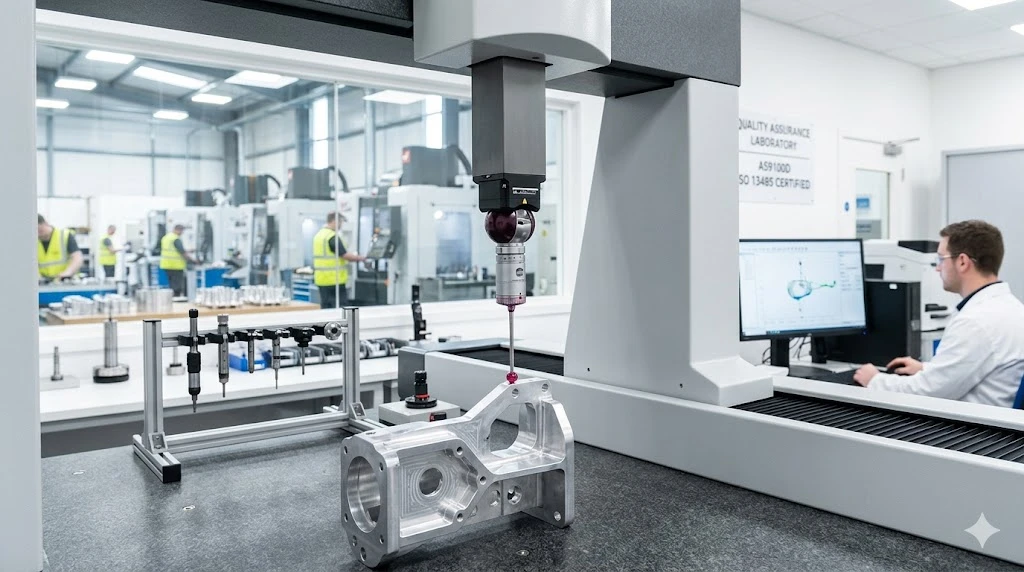

Solicitați un raport de inspecție a primului articol (FAIR) pentru o parte similară din punct de vedere dimensional pe care a rulat-o deja - nu o declarație de capacitate. Căutați echipamentul de măsurare utilizat (marca și modelul CMM, data calibrării), numărul de caracteristici măsurate și dacă indicațiile GD&T au fost măsurate cu schema corectă de date. Un furnizor care măsoară 10 din 40 de funcții și îl numește FAIR nu este pregătit pentru munca de producție cu-toleranță strânsă.

Î: Certificarea IATF 16949 înseamnă că un furnizor poate gestiona automat volumele de producție de automobile?

Certificarea confirmă că structura sistemului de calitate este în vigoare, nu că magazinul are capacitatea fizică pentru volumul dumneavoastră. Un magazin IATF 16949 cu patru mașini poate fi certificat în mod legitim. Pentru volumele de producție, solicitați în mod specific datele OEE (eficacitatea generală a echipamentului) și utilizarea curentă a capacității. Un furnizor care rulează cu o utilizare de peste 90% și care vă oferă un termen de livrare de 4 săptămâni o va rata.
