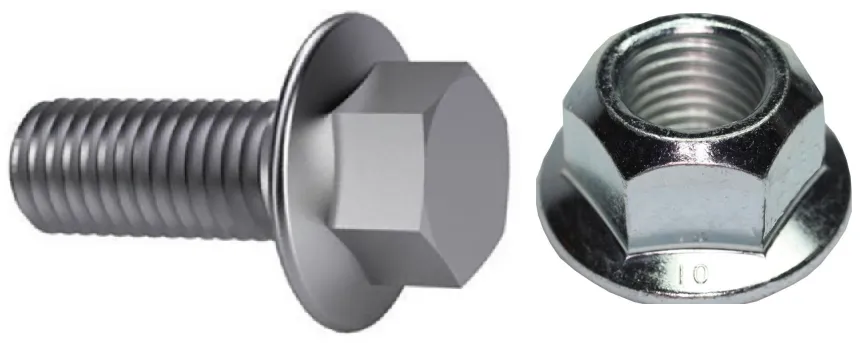

Șurubul de flanșă/piulița, așa cum se arată în figura de mai jos, înlocuiește forma șurubului/piuliței + garniturii și devine din ce în ce mai populară.
Știm că, în sensul tradițional, adăugăm o garnitură sub șurub/piuliță, iar scopul său principal este de a dispersa sarcina și de a preveni deteriorarea cauzată de presiunea excesivă pe suprafața articulației. Placa de flanșă adăugată sub șurubul/piulița flanșei are de fapt același scop. Atunci de ce acest design este o alegere mai bună?
Metoda cu care suntem familiarizați și cel mai frecvent utilizat pentru a controla tensiunea șuruburilor este încă metoda de control indirectă prin cuplu, dar știm, de asemenea, că această metodă nu este deosebit de exactă în controlul tensiunii axiale, deoarece cea mai mare parte a cuplului este utilizată pentru a depăși frecarea dintre suprafața de contact și firul sub capul șurubului în timpul strânsării și doar aproximativ 15% este de fapt utilizat pentru a genera tensiunea axială.
În comparație cu forma șurubului + garniturii, șuruburile de flanșă pot îmbunătăți eficient variabilele în procesul de strângere de mai sus. Să aruncăm o privire.

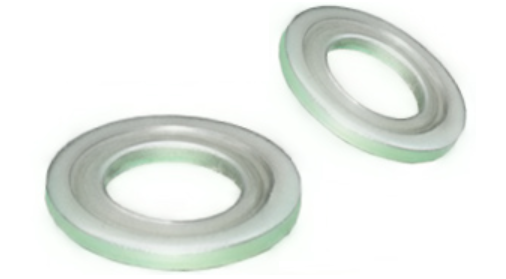

Șaibele standard sunt de obicei mai moi decât piulițele sau șuruburile pe care le potrivesc și adesea suferă deformare din plastic sub tensiune compresivă ridicată, așa cum se arată în figura de mai jos. Odată deformată, forța de prindere va fi redusă semnificativ. Nucile și șuruburile de pe suprafața flanșei nu vor fi afectate de aceasta, deoarece suprafața de spălare și șurubul/piulița sunt integrate și au aceeași rezistență la material.

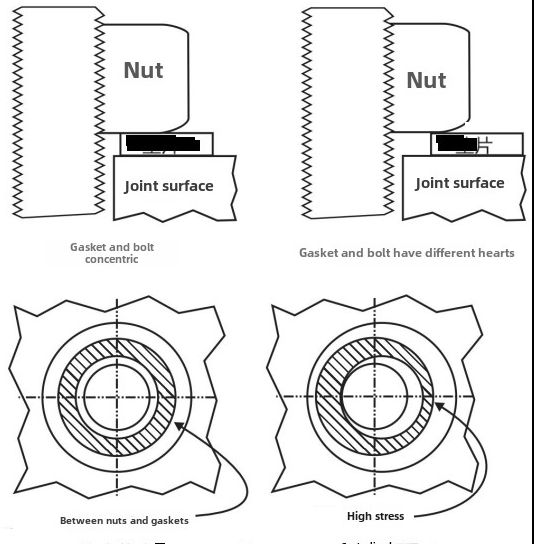

Unii studenți pot spune, atunci este în regulă să folosești garnituri întărite, nu? Există o altă problemă aici, adică garnitura este instalată greșit. Deschiderea în mijlocul garniturii este de obicei mult mai mare decât diametrul șurubului, deoarece este necesar să se asigure că filetul de tranziție de sub capul șurubului nu atinge garnitura. Existența acestui decalaj mare va face ca garnitura să fie excentrică la strângerea, rezultând concentrația locală de stres, crescând riscul de indentare și deteriorarea suprafeței articulațiilor, așa cum se arată în figura de mai jos.
În plus față de cei doi factori de mai sus, studiile au descoperit că atunci când strângeți șuruburile sau piulițele, garniturile se vor roti. Deși nu este obișnuit, nu este ușor de detectat atunci când apare. Odată ce se rotește, relația dintre cuplul aplicat și tensiunea șurubului se poate schimba. În cadrul unui cuplu de strângere dat, tensiunea reală a șurubului generată nu atinge efectul așteptat.(来源: iMechanics 机械)
În rezumat, șuruburile/piulițele flanșei au avantaje evidente față de șaibe. Încă mai folosești șaibe?
