Piese aerospațiale de prelucrare CNC: materiale, toleranțe și DFM pentru componente structurale și ale motorului
Motivul H1:Inginerii de proiectare care caută acest termen au nevoie de îndrumare la nivel de proces- înainte de a lansa un desen - nu o prezentare generală a industriei. Acest titlu semnalează cele trei decizii pe care le iau în mod activ: material, toleranță și DFM.

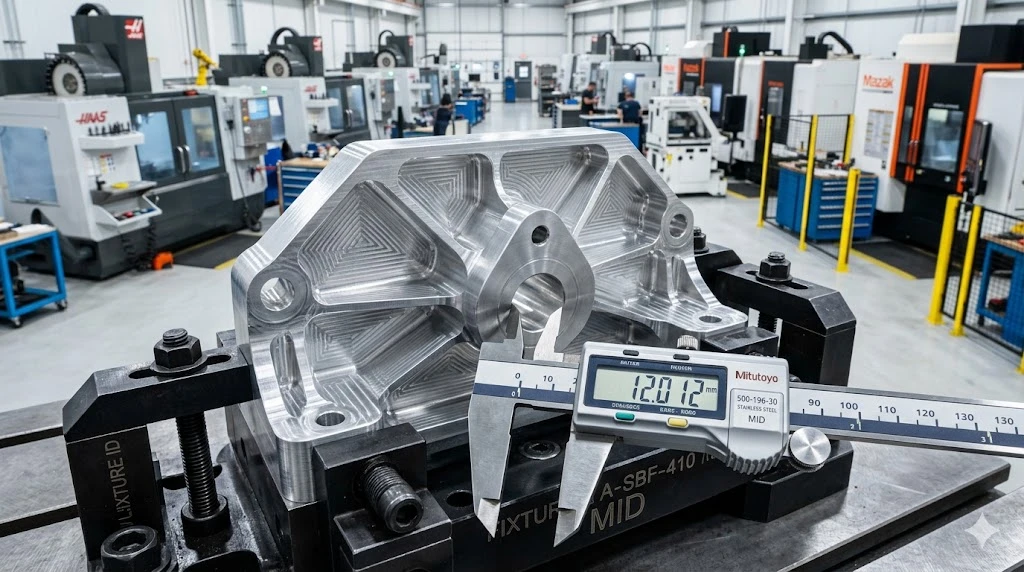

Suportul dvs. structural este un buzunar monolit 7075-T7351 cu țesături de 1,2 mm, un raport cumpărături-la{-15:1, iar echipa dvs. de stres tocmai a adăugat o gaură critică de oboseală-cu un semnal de poziție reală de ±0,012 mm. Primul atelier de mașini a cotat șase săptămâni. Al doilea a întrebat dacă v-ați gândit să mutați datum pe fața de montare. Al doilea magazin este cel pe care îl dorești.
Prelucrarea CNC a pieselor aerospațiale nu este-debitarea metalelor de uz general cu documente mai stricte. Materialul luptă cu unealta, geometria pedepsește fixarea slabă, iar sistemul de calitate din spatele fiecărei tăieturi trebuie să supraviețuiască unei urmăriri de audit care pornește până la lotul de topire. Acest ghid acoperă selecția aliajelor, strategia de toleranță, planificarea procesului pe 5 axe și capcanele DFM care adaugă costuri fără a adăuga funcție.
Contextul de producție: de ce este importantă capacitatea chiar acum
Airbus vizează aproximativ 870 de livrări de avioane comerciale în 2026 - depășind recordul său pre-pandemic de 863 (sursa: rezultatele Airbus FY2025, februarie 2026). Boeing a livrat 600 de avioane comerciale în 2025 și își crește rata de 737 MAX la 42 pe lună (sursa: Manufacturing Dive, ianuarie 2026). Restul combinat depășește 15.000 de aeronave - într-un deceniu de producție la ratele actuale. Fiecare dintre aceste corpuri de avioane consumă lame, nervuri, console, accesorii și hardware-motor prelucrate. Furnizorii de nivel 1 și de nivel 2 au capacitatea-constrânsă, ceea ce împinge munca către ateliere de precizie care pot demonstra atât capacitatea de proces, cât și infrastructura de calitate pentru programele aerospațiale.
Selectarea materialului: prelucrabilitate vs. performanță structurală
Alegerea materialului determină totul în aval de - timpul ciclului, costul sculei, strategia de fixare și cumpără-pentru a-zbura.
| Aliaj | Utilizare tipică | Cumpărați-pentru a-zburați | Prelucrabilitate relativă | Provocare cheie CNC |
|---|---|---|---|---|
| 7075-T7351 Aluminiu | Nerfurile aripilor, ramele fuzelajului, consolele | 10:1 – 20:1 | Ridicat | Tensiunea reziduală deformează pereții subțiri după îndepărtarea materialului |
| Ti-6Al-4V (gradul 5) | Suporturi pentru motor, stâlpi, accesorii-pentru aterizare | 10:1 – 15:1 | Scăzut | Căldura se concentrează la vârf; uzură rapidă a inserției |
| Inconel 718 | Discuri de turbină, feronerie de evacuare, piese de secțiune fierbinte- | 8:1 – 12:1 | Foarte scăzut | Munca se intareste agresiv; nu este permisă locuința |
| 15-5 PH / 17-4 PH Inoxidabil | Corpuri de acţionare, carcase de supape, fitinguri de înaltă{0}}rezistenţă | 4:1 – 8:1 | Mediu | Condiționați mașinile H1025 diferit de soluția-recoace |
Cumpărați-pentru-hituri de zbor mai greu aici decât în orice alt sector. Airbus a raportat în ianuarie 2026 că prelucrarea convențională a titanului risipește 80-95% din materialul achiziționat (sursa: Airbus Newsroom). Deciziile dvs. de proiectare modelează direct acest raport: razele de colț mai largi permit frezei de degroșare să îndepărteze mai mult pe trecere, benzi mai groase, unde rezistența permite reducerea cerințelor de stoc, iar schemele de date care minimizează setările reduc risipa de fixare.
Prelucrare CNC cu 5 axe: geometria aerospațială o cere
Majoritatea pieselor structurale aerospațiale au nevoie de 5-axe - simultane, nu pentru că suprafețele sunt sculptate, ci pentru că piesa este subțire, adâncă-în buzunar, iar unealta trebuie să atingă caracteristicile la unghiuri compuse fără a fi remontată.

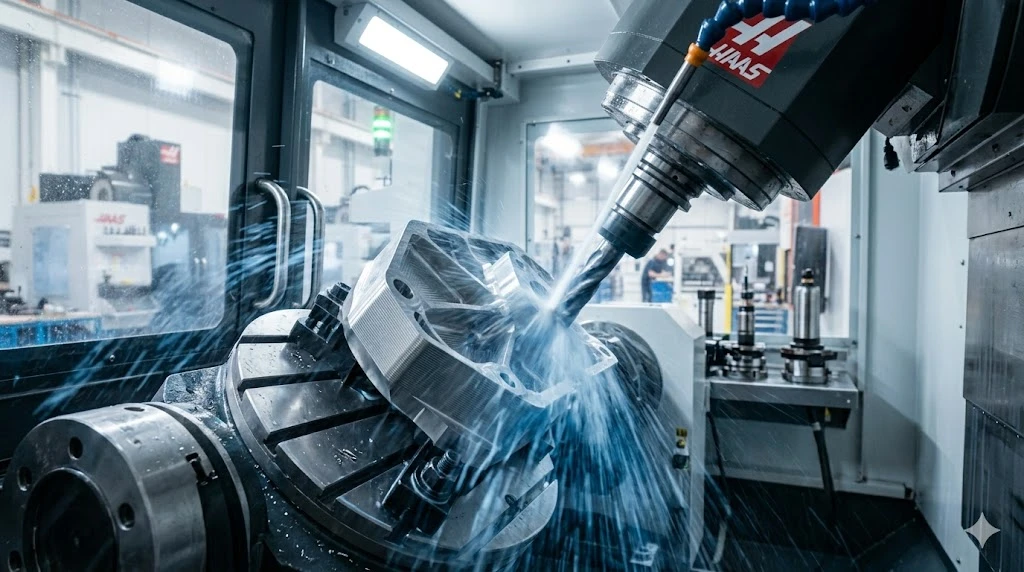

O nervură de aripă cu buzunare conice și rigidizări pe ambele părți este carcasa manualului. Pe o mașină cu 3-axe, aveți nevoie de minimum două setări (întoarceți piesa), iar eroarea de re-datum dintre setări poate consuma jumătate de toleranță de poziție strânsă. La prelucrarea CNC pe 5 axe pentru piese aerospațiale, degroșați și finisați ambele părți într-o singură prindere - eliminând complet eroarea de răsturnare.
La MID, nostru Prelucrare CNC pe 5 axecelulele gestionează această geometrie zilnic. Executăm simultan 5-axe pe 7075, Ti-6Al-4V și Inconel 718 cu lichid de răcire prin ax la 70 bar și sondare în proces după fiecare operațiune critică.
Alegerea procesului care contează:Poziționarea 3+2 față de 5 axe adevărate simultane.Pentru buzunarele prismatice cu podele plate, 3+2 este mai rapid și mai rigid - axele de rotație se blochează, iar unealta taie cu rigiditate pe 3-axe. Rezervați mișcarea simultană pentru suprafețele rigle, fileurile amestecate și orice caracteristică în care vectorul sculei trebuie să se schimbe continuu. Amestecați ambele într-un singur program - 3+2 pentru degroșare, simultan pentru finisare - pentru a minimiza timpul ciclului fără a compromite calitatea suprafeței.
Prelucrare CNC din aluminiu aerospațial: Distorsiunea de batere
7075 mașini rapide - Vc peste 300 m/min, încărcări de așchii de 0,15–0,25 mm/dinte. Problema nu este viteza de tăiere. Este ceea ce se întâmplă după.
Placa aerospațială este blocată-în stresul rezidual de la rulare și tratamentul termic. Îndepărtați materialul asimetric -, ceea ce face prelucrarea buzunarului - și câmpul de tensiune se redistribuie. Pe o nervură de 500 mm cu țesături de 1,5 mm, distorsiunea negestionată poate ajunge la 0,3–0,5 mm de eroare de planeitate.
Remedierea este prelucrarea în etape cu reducere a tensiunii între degroșare și semi{0}}finisare:
Rulați ambele părți până la 2 mm de finală.Îndepărtați materialul simetric. Dacă o parte are buzunare mai adânci, aspru mai întâi, răsturnează, aspre opusul, apoi întoarce-te.

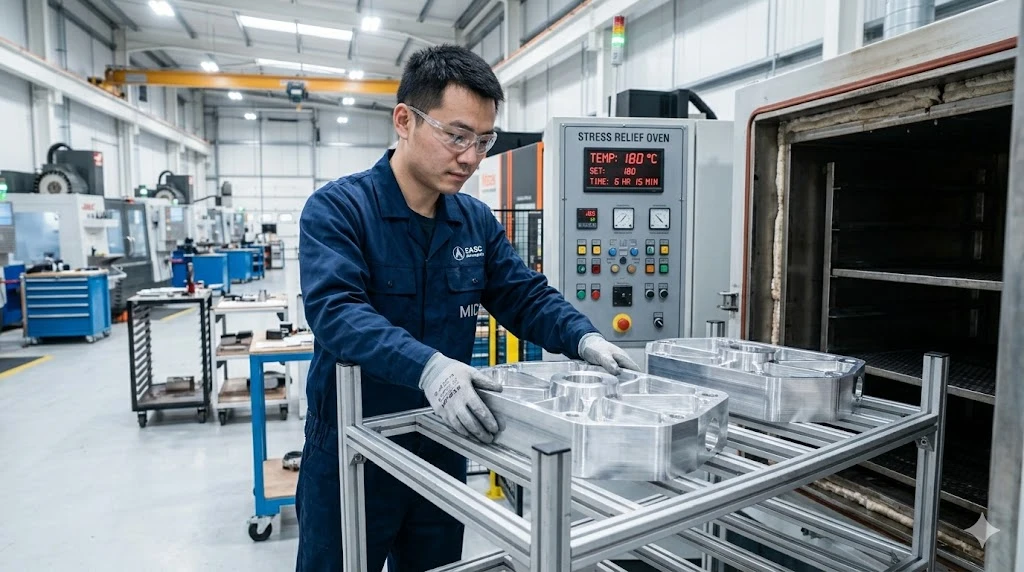

Ameliorarea-stresului.Pentru T6/T651, rulăm la 175–200 de grade timp de 4–6 ore, cu aer-răci. Acest lucru relaxează stresul-indus de prelucrare fără a supra-îmbătrâni aliajul dincolo de specificațiile minime de curgere. Pentru T7351 (deja peste{12}}învechit pentru rezistența SCC), fereastra se strânge la 120-150 de grade .
Terminați dintr-o stare stabilă.Piesa s-a mutat deja. Pasările finale îndepărtează ultimii 1-2 mm din echilibru. Rezultat: dreptatea peretelui cu 0,05 mm peste 100 mm pe benzi de 1,2 mm.
Omiteți reducerea stresului și veți expedia piese care trec de CMM, dar se deformează atunci când sunt fixate pe ansamblu. Aceasta este diferența reală în prelucrarea CNC din aluminiu aerospațial.
Toleranțe aerospațiale prelucrate CNC: ce să specificați, ce să vă relaxați
Fiecare caracteristică strânsă dincolo de funcție adaugă timp de sondare, încetinește alimentarea și poate forța o măcinare secundară. Iată cât costă de fapt fiecare trupă.
| Banda de toleranță | Proces Necesar | Cost vs. Linia de referință | Aplicație tipică |
|---|---|---|---|
| ±0,1 mm | 3 axe, fixare standard | 1× | Găuri libere, suprafețe ne-împerechete, buzunare de lumină |
| ±0,025 mm | 5 axe + palpare | 1.5–2× | Interfețe de împerechere, modele de elemente de fixare |
| ±0,012 mm | 5-axe + calibrare în proces | 2.5–4× | Alezaje pentru rulmenți, găuri critice de oboseală{0}} |
| ±0,005 mm | Strunjire de precizie sau alezaj jig | 4–6× | Alezajul bobinei actuatorului, scaunele supapelor |
| ±0,002 mm | Strunjire/slefuire sub-micron, celulă climatică | 6–10× | Master de calibrare, caneluri de etanșare |

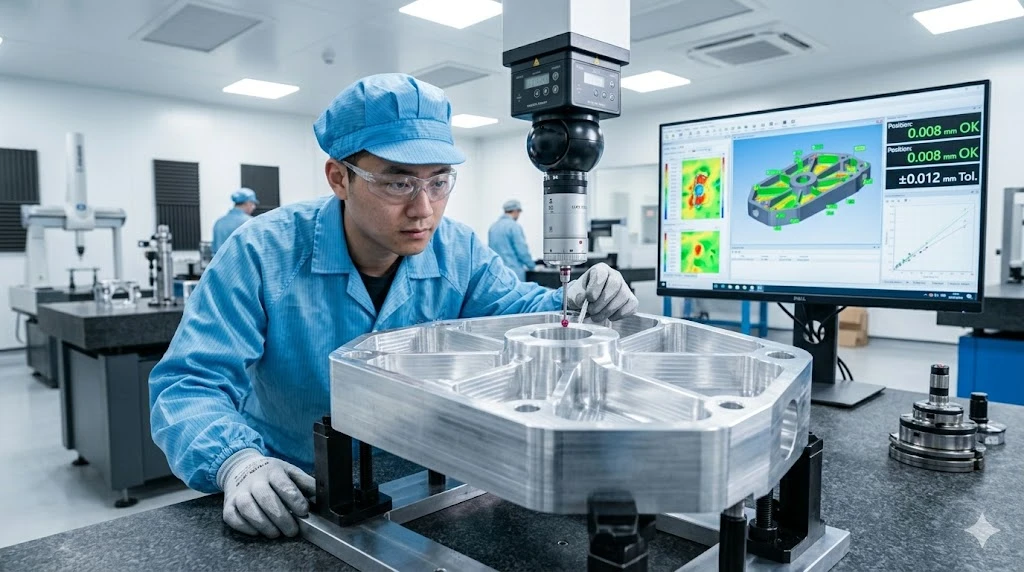

O notă critică privind toleranțele aerospațiale prelucrate CNC: numărul este semnificativ doar în raport cu schema de date. O poziție reală de ±0,012 mm referită la date mari, stabile, accesibile-este de rutină. Același număr referit la o margine subțire a flanșei care se îndoaie sub prindere devine un multiplicator de cost. Noastreprelucrare CNC de precizieechipa revizuiește schemele de date din fiecare DFM și va respinge dacă o alegere de date face toleranța inutil de greu de verificat.
DFM: Recidivii
Raze de colț sub diametrul frezei.O rază de 0,4 mm într-un buzunar de 30 mm-adâncime 7075 forțează o freză de 0,8 mm cu deformare severă. Deschideți la 1,5 mm și deblocați o unealtă de 3 mm cu o rigiditate de 50 ori. Întrebați dacă partea de împerechere necesită cu adevărat acel colț.
Specificațiile firului fără clasă.Pe orificiile de fixare NAS/AN, specificați 3B intern / 3A extern și metoda de inspecție. Numai „1/4-28 UNF” lasă toleranța firului deschisă interpretării. DvsServicii de prelucrare CNCpartenerul ar trebui să verifice cu calibre calibrate ale firului, nu doar go/no{0}}go.
Blocuri de toleranță globală.Vedem în mod regulat desene în care fiecare suprafață este de ±0,025 mm, deoarece blocul a fost aplicat global. Relaxați găurile de degajare și fețele ne-împerecheate la ±0,1 mm, iar costul unitar scade cu 15–25%.
La MID, aceste steaguri DFM vin standard cu fiecare citat. Trimiteți un fișier STEP și un desen 2D; inginerii noștri de proces returnează o analiză-revizuită în termen de 48 de ore - apeluri-specifice privind razele, datele de referință și fezabilitatea toleranței. NoastreFabricare CNCUnitatea operează centre cu 5-axe, strunjire de tip elvețian-și celule de frezat-strunjire cu peste 30 de ani de experiență în echipă în 7075, Ti-6Al-4V, Inconel 718, PH inoxidabil și PEEK.
FAQ
Ce rază interioară a colțului evită sculele mici scumpe?
Pentru buzunarele structurale 7075, raza de 1,5 mm acceptă o freză de 3 mm - suficient de rigidă pentru adâncimi de până la 50 mm. Pentru titan, mergeți mai lat: raza de 2,0 mm vă permite să utilizați o freză de 4 mm cu o evacuare mai bună a căldurii. Sub 1,0 mm, buget pentru timpi de ciclu mai lungi și costuri mai mari pentru scule.
Puteți menține ± 0,012 mm poziția adevărată între caracteristicile de pe fețele opuse?
Da - tocmai acesta este motivul pentru care prelucrarea CNC pe 5 axe este importantă pentru lucrările aerospațiale. Prelucrați ambele fețe într-o singură configurație pe o masă trunnion, astfel încât toate caracteristicile să facă referire la aceeași dată fără o întoarcere. Dacă piesa trebuie răsturnată, încercăm la a doua configurare și verificăm înainte de a termina.
Ce documentație se livrează cu piesele prelucrate CNC pentru aerospațiale?
Certificat de conformitate, certificat de fabrică cu proprietăți chimice și mecanice complete, raport de inspecție CMM și inspecția primului-articol conform AS9102, atunci când este necesar. Sistemul nostru de calitate este compatibil cu ISO 13485, cu trasabilitate digitală completă, de la lotul de topire până la inspecția finală. Suportăm inspecția surselor clienților la cerere.
Trimiteți-ne fișierul STEP pentru o examinare DFM - inginerii noștri de proces îl vor marca cu feedback posibil cu privire la raze, date și bugetul de toleranță în termen de 48 de ore. Sau discutați cu echipa noastră despre strategia de fixare și despre estimările de timp-ciclului înainte de a vă angaja proiectarea.
