În industria aerospațială, componentele structurale mari-cum ar fi secțiunile fuselajului sau ansamblurile de bază ale robotului-necesită adesea mai multe răsturnări și re-fixare în timpul prelucrării. De fiecare dată când piesa este re-prinsă, au loc schimbări minute ale datei. Deși sunt neglijabile individual, aceste deplasări pot dezalinia semnificativ caracteristicile ansamblului final, cum ar fi găurile de montare și suprafețele de referință.
Provocarea
Problema principală este eroarea de poziționare acumulată:
Deriva datelorapare la fiecare re-prindere din cauza diferențelor de cuplu de strângere, a mișcării ușoare a dispozitivului de fixare sau a distorsiunii dispozitivului de fixare.
Stivuire coordonateînseamnă că fiecare nouă configurare se bazează pe mici erori anterioare.
Chiar<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Strategia de rezolvare
A fost dezvoltată o abordare integrată pentru a elimina erorile cumulate:

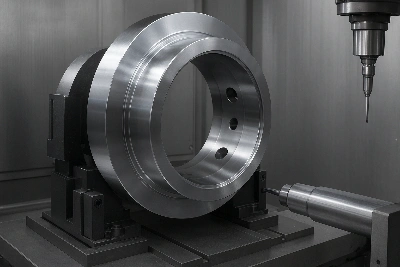

Design modular personalizat
Dispozitivele au fost proiectate cu o combinație de suprafețe de referință primare, caracteristici de aliniere secundară și lamele reglabile. Acest design permite o eroare minimă de repoziționare și corecție în-fixare în timpul re-prinsului.
Prelucrare cu mai multe-fațe într-o singură configurare
Folosind instrumente cu lungime extinsă-și acoperirea pe 5-axe, suprafețele mari și caracteristicile de referință sunt finalizate într-o singură configurare ori de câte ori este posibil-reducând recrearea coordonatelor.
Alinierea instrumentelor optice +-Sondare în proces
După fiecare răsturnare, detectarea-marchii optice restabilește datele sculei la referința principală. Aceasta este urmată de-sondarea pe mașină a caracteristicilor critice pentru a ajusta automat traseul sculei pe baza datelor de decalaj măsurate.
Rezultate
| Caracteristică | Înainte de implementare | După implementare |
|---|---|---|
| Deriva de date acumulată | >0,015 mm | < 0.005 mm |
| Randamentul primului-pasare | ~80% | > 98% |
| Relucrare din cauza nealinierii | Frecvent | Foarte Rar |
Dacă întâmpinați o deviere a toleranței în ansamblurile mari cu 5-axe, acest proces-dispozitive personalizate, setări minime și compensare digitală aliniată - asigură că procesul de prelucrare conferă stabilitate piesei, nu eroare în origine.
