În domeniul producției de precizie, siliciul monocristal este cunoscut drept „piatra de temelie a erei informației” -, de la cipurile smartphone-ului la componentele optice ale sateliților spațiali, de la celule fotovoltaice de energie nouă la dispozitive de bază ale calculului cuantic, acest material cristalin de înaltă-puritate, aproape-perfect, a jucat întotdeauna rolul de susținere a tehnologiei disruptoare. Pe măsură ce tehnologia semiconductoarelor intră în proces sub 3 nanometri și eficiența celulelor fotovoltaice depășește limita teoretică, cerințele pieței pentru acuratețea procesării siliciului monocristal au crescut de la nivelul micron la nivelul nanometric. În special în prelucrarea structurilor complexe, cum ar fi găurirea cu electrozi curbati, contradicția dintre fragilitatea ridicată a materialului, caracteristicile de scindare direcțională a cristalului și toleranța la nivel de nanometri-apertura de deschidere devine un blocaj cheie care limitează dezvoltarea industriilor de-de ultimă generație, cum ar fi producția de așchii cu energie înaltă și detectarea particulelor de înaltă energie.
Record de descoperire în industrie
Procesare ultra-micro-profundă a siliciului monocristal: de la „gât blocat” la „soluție chineză”
Fundalul cazului
Atunci când o companie lider de echipamente semiconductoare autohtone dezvolta componente de bază ale cipurilor de stocare 3D NAND, a întâmpinat provocarea extremă a procesării micro-ul ultra-profunde a siliciului monocristal: a fost necesar să se prelucreze micro-găuri cu un diametru de numai 0,45 mm pe un substrat de siliciu cu o grosime de 24,7 mm24,7 mm2. (raport adâncime-la-diametru de 55:1), iar cerințele sale de precizie erau comparabile cu „cioplirea unui kilometru-de adâncime pe un fir de păr”. Anterior, acest tip de proces fusese mult timp monopolizat de companiile japoneze și germane. Producătorii autohtoni nu numai că au trebuit să plătească un cost de import de peste 10.000 de yuani pe bucată, dar s-au confruntat și cu riscurile lanțului de aprovizionare cauzate de blocadele tehnologice.
Punctul de durere atac direct
Precizie scăpată de sub control: După prelucrare cu burghie tradiționale din carbură, rugozitatea peretelui găurii Sa mai mare sau egală cu 6,54 μm (de 3 ori standardul industrial) și abaterea rotunjimii> 0,025 mm, ceea ce duce direct la o creștere a ratei de pierdere a transmisiei semnalului de cip;
Dă blestemul: Costul materiilor prime de siliciu monocristalin reprezintă mai mult de 60%, dar defecte precum prăbușirea marginilor și microfisurile fac ca rata deșeurilor piesei de prelucrat să fie de până la 35%, iar pierderea anuală a companiei depășește 20 de milioane de yuani;
Decalajul tehnologic: Echipamentul de peste mări interzice producătorilor chinezi să folosească module de algoritm de bază, cum ar fi „suprimarea dinamică a vibrațiilor”, și nu există un proces intern matur pentru a-l înlocui.
Soluție MID
Precizie MIDprelucrarea a rezolvat cu succes problemele de mai sus prin sistem auxiliar cu ultrasunete + burghiu PCD nanocristalin, realizând patru descoperiri perturbatoare:
Mitul vieții instrumentului:Un singur burghiu PCD poate procesa continuu 2.000 de găuri, care este de 20 de ori mai lungă decât durata de viață a sculei importate, iar costul este redus la mai puțin de 5 yuani per gaură;

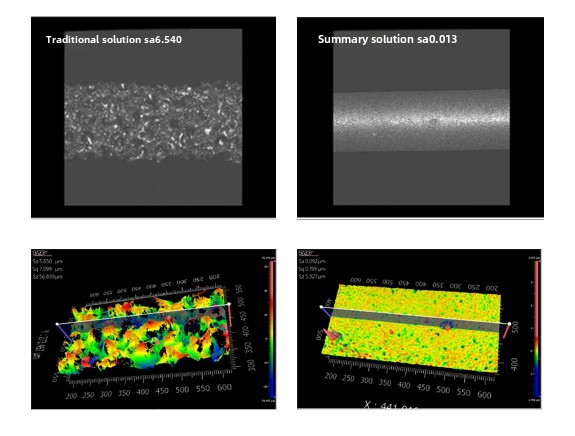

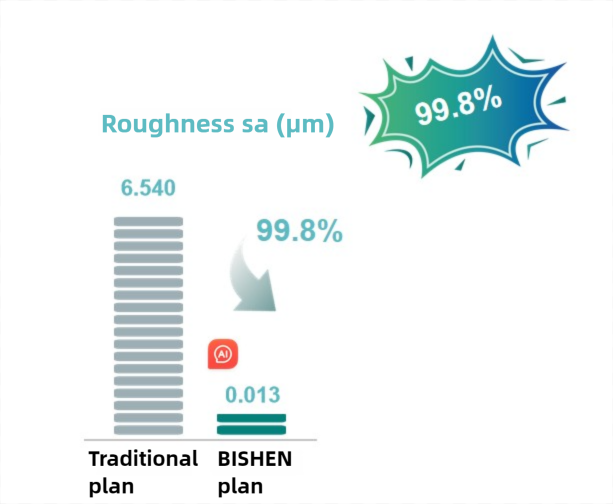

Revoluție de suprafață la nivel-nano:Rugozitatea peretelui găurii Sa este redusă de la 6,54μm la 0,013μm (o scădere de 99,8%), ceea ce este mai bun decât standardul de lustruire a oglinzii optice aerospațiale (ISO 10110-8);
Prelucrare cu zero defecte:Rata de colaps a marginii la intrare este zero, iar eroarea de rotunjime este redusă la 0,003 mm (echivalent cu 1/3 din diametrul globulelor roșii umane);

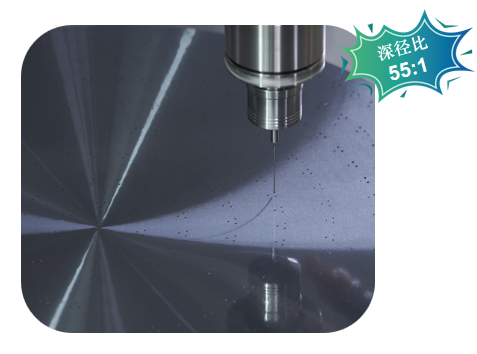

Limita raportului-la-diametru:Capacitatea de procesare 55:1 rupe nodul tehnologic 2030 prezis de Foaia de parcurs tehnologică internațională pentru semiconductori (ITRS) și atinge standardul cu 7 ani înainte de termen.

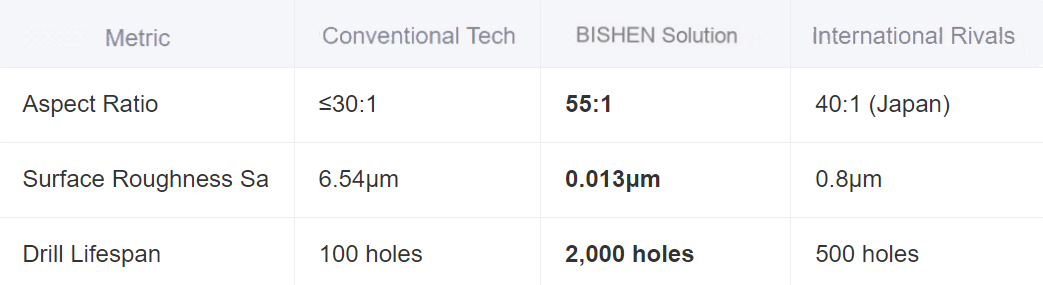

Benchmarking tehnologic (comparativ cu concurenții globali)
Comparație de procesare
Impact industrial
De la caz unic la transformarea ecosistemului
Această descoperire a catalizat inovații trans-industrie:
Localizare semiconductor:Eficiența procesării 3D NAND prin-găuri a crescut cu 300%, reducând costurile de producție ale memoriei Yangtze cu 18%.
Revoluția costurilor fotovoltaice:Randamentul microgăurilor electrodului din spate-celule solare cu heterojoncție a crescut de la 72% la 98%, reducând costurile cu 0,4 ¥/W pe panou.
Avansarea Opticii Spațiale: S-au activat rețele de microgăuri de siliciu cu daune sub suprafață sub 10 nm pentru telescopul spațial "Xuntian" din China, mărind rezoluția imaginii cu două ordine de mărime.

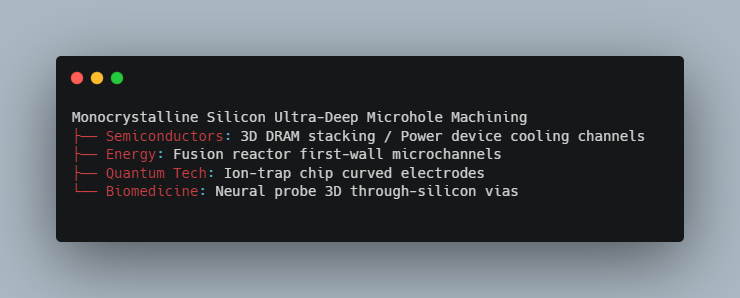

Harta Difuziei Tehnologice
Profil MID:
MID este pionier în producția de metal de precizie pentru producție de-loturi mici,-mixte mari, integrând prelucrarea CNC (±0,002 mm), fabricarea tablei și imprimarea industrială 3D. Specializați în sectoarele semiconductoarelor, medical și energiei noi, livrăm componente personalizate cu control al calității bazat pe inteligență artificială-(rata defectelor<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
