După cum știm cu toții, anodizarea dură va duce la creșterea grosimii produsului. Prin urmare, grosimea adecvată a peliculei de oxid este crucială pentru a îndeplini cerințele de dimensiune ale clienților.

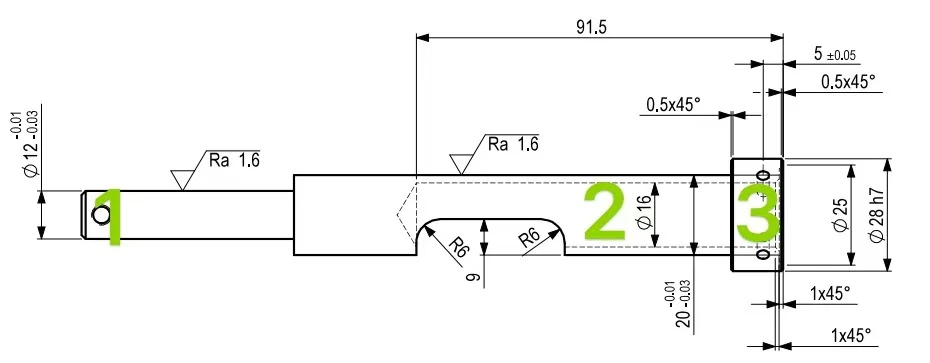

Acest articol folosește fotografia de mai sus ca exemplu pentru a explica cum să controlați grosimea filmului de oxid, astfel încât dimensiunea produsului final să atingă valoarea așteptată.
Doi pași numai pentru anodizarea dură a acestui arbore:
Pasul 1: dimensiunea semi-produsului finit arborelui trebuie să respecte principiul „grosime mai mică a stratului exterior și diametru mai mare a găurii interioare”, înainte de anodizare dură.
Acest lucru se datorează faptului că dimensiunea diametrului găurii interioare a arborelui a scăzut odată cu creșterea grosimii filmului de oxid după o anodizare dură, ceea ce a rezultat într-un produs necalificat. În timp ce urmați principiul de mai sus, veți evita această defecțiune și veți obține un produs finit necesar clientului.
Pasul 2: un domeniu definit de control al producției ar trebui să fie acordat mecanicilor pentru ca acel client să poată obține dimensiunea dorită a produsului finit după o anodizare dură.
O analiză specifică a intervalului de control al producției pentru acest arbore, după cum urmează:
După cum a spus desenul, anodizat dur cu impregnare PTFE, grosime 40±5μm. Acesta va fi 35/3--45/3 (11,667μm ~ 15μm) pentru grosimea de creștere a filmului de oxid atunci când arborele este anodizat dur. Și grosimea de creștere a filmului de oxid este de 0,0117 ~ 0,015 în milimetri.
Deci, formula de calcul pentru intervalul de dimensiuni de control al producției dat mecanicului este:
Dimensiunea controlului producției=dimensiunea desenului - grosimea creșterii filmului de oxid dimensiunea x2
Adică: dimensiunea controlului producției=dimensiunea desenului - [(0,0117~0,015mm) x2]=dimensiunea desenului - (0,0234~0,03mm)
NOTA:
Există 2 părți ale grosimii de creștere a filmului de oxid, deci se numără dublă în calcul.
Dacă se dorește să se obțină o dimensiune finală cea mai precisă, ar trebui luată valoarea minimă a grosimii de creștere a filmului de oxid. Și 0,02 mm este cea mai bună alegere.
Trei părți constau din acest arbore și fiecare domeniu de control al părții este după cum urmează:
Marcat cu 1 în fotografie, dimensiunile liniei superioare și inferioare ale acesteia sunt 11,97~11,99, adică dimensiunile de control al producției sunt:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Marcat cu 2 în fotografie, dimensiunile liniei superioare și inferioare ale acesteia sunt 19,97 ~ 19,99, adică dimensiunile de control al producției sunt: (19,97 ~ 19,99 mm) - 0,02 mm =19.95 ~ 19,97 mm
Marcat cu 1 în fotografie, dimensiunile liniei superioare și inferioare ale acesteia sunt de 27,979 ~ 28 mm (valoarea toleranței H7 combinată cu interogarea valorii de potrivire a toleranței), adică dimensiunile de control al producției sunt:
(27,979~28mm)-0,02mm=27.959~27,98mm
