În asamblarea mecanică de precizie, direcția de instalare a piulițelor rotunde (standard GB/T812 pentru piulițe rotunde) este adesea un subiect de discuție. Mai jos, am rezumat punctele cheie pentru referință.

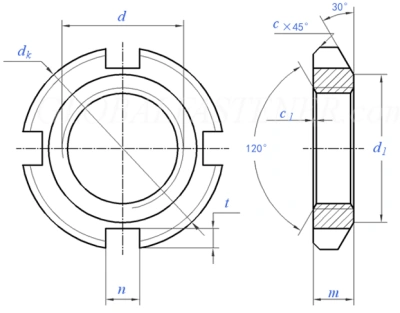

1. Caracteristicile structurale ale nucilor rotunde
O parte a piuliței rotunde are o teșitură mare de 30 de grade (piuliță de teșire de 30 de grade), care este utilizată în principal pentru fixarea axială a arborelui.

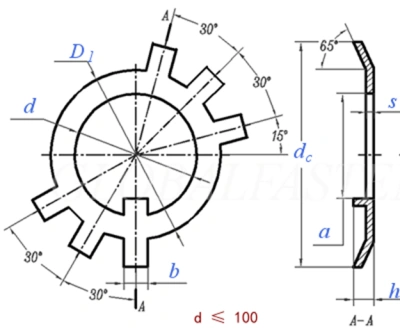

2. Împerecherea cu șaibe de blocare
În practică, pentru a obține anti-slăbire (metoda anti{-piulițe), piulițele rotunde sunt de obicei utilizate împreună cu o șaibă de blocare (șaibă de blocare GB/T858):
Mașina de spălat are mai multe file și un unghi de 65 de grade;
Conform standardelor, dimensiunea D1 a șaibei se potrivește cu dimensiunea d1 a piuliței rotunde;
Prin urmare, partea mare teșită a piuliței rotunde trebuie să se împerecheze cu șaiba de blocare.
👉 Cu alte cuvinte, atunci când o piuliță rotundă și o șaibă de blocare sunt folosite împreună, partea teșită trebuie să fie orientată spre componenta prinsă.
3. Când nu sunt folosite șaibe de blocare
Uneori, șaibe de blocare nu sunt aplicate. De exemplu:
Folosindblocare dublă cu piuliță rotundăpentru anti-slăbire;
Fără cerință anti-slăbire, doar strângerea unei singure piulițe rotunde.
Mai contează direcția de instalare în astfel de cazuri? Răspunsul este: da, mai există considerații.
4. Considerații suplimentare pentru direcția de instalare
Toleranță la perpendicularitatea piuliței:
Standardul GB/T812 specifică cerințele de perpendicularitate pentru partea teșită, dar nu și pentru partea opusă.

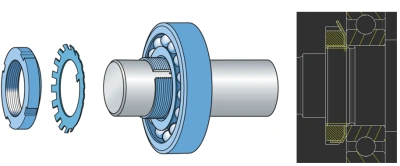

Instalarea piuliței de blocare a rulmentului:
În ansambluri cum ar fi rulmenții, este în general de dorit ca componenta presată pe rulment să nu se extindă dincolo de diametrul interior al pistei. În astfel de cazuri, plasarea părții teșite spre componenta prinsă este mai rezonabilă.
Dacă ansamblul nu are astfel de limitări, atunci direcția de instalare nu este strict critică.(文章来源:iMechanics机械)
