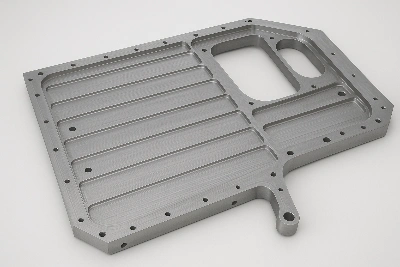

Când frezați o piele de aripă sau un cadru de fuzelaj de pe o placă monolitică, piesa pare rigidă pe ecran, dar se comportă ca un arc pe mașină. Ore de tăiere, căldură neuniformă și eliberare de stres pot muta pereții subțiri cu zecimi de milimetru-suficient pentru a eșua asamblarea. Singura modalitate de a menține specificațiile este să planificați mișcarea și să compensați în timp real.
De ce este greu
Suprafață mare măturată, pereți subțiri:Ratele mari de îndepărtare a materialului creează gradienți de temperatură; coastele subțiri răspund rapid la aportul de căldură.
Timpi lungi de ciclu:Scula, axul și dispozitivul de fixare se deplasează de la creșterea termică-chiar dacă mașina este „caldă”.
Eliberarea stresului rezidual:Pe măsură ce buzunarele se deschid, panourile „respiră”, provocând -înăuntru/primăvare-un izvor local.
Moduri de eșec pe care le vedem
Post-recuperare elasticăcare împinge grosimea pielii în afara toleranței.
Ondulări localepe nervuri/rigidizări de la treapta-peste acumularea de căldură.
Derivarea poziției orificiului/fantuluiatunci când caracteristicile sunt tăiate înainte ca stocul înconjurător să fie stabilizat.
Controale de proces care funcționează
Monitorizare-în timp real a temperaturii:RTD-uri lipite pe dispozitiv + model termic ax; alarmele declanșează anularea fluxului și ferestrele de menținere/răcire-.
Compensarea mașinii:Compensarea dinamică a lungimii sculei/scalei legată de maparea termică a mașinii; sondare-în buclă închisă pentru a re-zero date critice la mijlocul-ciclului.
Strategia de zonare:Împărțiți panoul în zone termice. Zone opuse aspre în alternanță (A↔C, B↔D) pentru a echilibra căldura și eliberarea stresului.
Strategia de tăiere:Degroșare cu-eficiență ridicată, cu angajare radială ușoară, grosime constantă a așchiilor și coborâre controlată-pentru a evita punctele fierbinți.
Gestionarea lichidului de răcire și a aerului:Flux mare-flux + cuțite de aer direcționat pentru evacuarea așchiilor din buzunarele adânci; reduce căldura de tăiere.
Treci de stabilizare:Semi-termină până aproape de plasă, permiteți o relaxare cronometrată, re-sondați, apoi terminați cu treceri ușoare și reci numai după ce temperaturile revin la linia de bază.
Fixare:Aspirator + locatoare cu pini-cu suporturi conforme sub locașuri subțiri; cuplu de strângere-limitat pentru a preveni „imprimarea” și deformarea.
Studiu de caz: Pânză dintr-o-Wing Wing, 2,8 m × 1,1 m, Al-Li Plate
Un furnizor european de aeronave a cerut grosimea nervurilor±0,05 mmși slotul poziția adevăratăMai mic sau egal cu 0,08 mmdupă prelucrarea completă. Încercările inițiale au apărut până la0,18 mmspălătorie în golfurile cele mai subțiri.
Ce s-a schimbat:
S-au adăugat patru RTD-uri de fixare și un senzor termic pentru ax; a creat o poartă de temperatură laΔT Mai mic sau egal cu 2,5 gradeîntre dispozitiv și stoc înainte de finisare.
Traseele de instrumente reordonate într-un plan de zonare{0}}încrucișat; introdus12 minutepauze de egalizare pe cadran.
S-a trecut la freze cu 6-caneluri cu pas variabil-pentru semifinisare și angajare radială redusă la12–15%cu un avans mai mare pentru a menține chipsurile subțiri și reci.
Sondarea la mijlocul-ciclului a șase date de control; aplicat+0.0006 scarăîn X local (compensare mașină) pentru trecerea finală.
Rezultat:Abaterea maximă de post-cutare a scăzut la0,046 mmpe coaste și0,06 mmpe poziția slotului-verde în toate punctele de inspecție.
Lista de verificare practică (Salvați aceasta)
Puneți senzorii de temperaturăfixare, marginea stocului și coloana mașinii.
Definipuncte de reținere termicăînainte de finisarea critică.
Zone de degroșare alternative; nu goliți niciodată compartimentele adiacente secvenţial.
Evacuarea forțată a cipurilor;re-tăiați chipsurile=căldură.
Semi-terminare → relaxare →re-sonde→ lumina de finisare.
Jurnaluzura sculei vs. temperatură; preempționați finisarea cu unelte proaspete.
Verificați CMM cula-sondarea mașiniiținte pentru a prinde deriva devreme.
Subtil, dar Important
Compensarea termică nu este o singură caracteristică; este o orchestrație de detecție, secvențiere și finisare luminoasă. Efectuat corect, panourile aerospațiale mari-perete subțiri se desprind de la specificațiile de întâlnire a mașinii fără a-reprelucrare manuală-și rămân în toleranță după răcire-.
