Inele cu pereți-subțiri, cum ar fi carcasele motorului, inelele mari de conectare și alte componente aerospațiale critice, sunt adesea fabricate cu secțiuni subțiri, dar cu diametre mari. Deși aceste piese sunt ușoare și rentabile-, ele vin cu provocări semnificative de prelucrare. Pereții subțiri îi fac foarte susceptibili la distorsiuni termice în timpul prelucrării, mai ales atunci când sunt implicate caracteristici interne de înaltă precizie, cum ar fi alezajele.
Provocarea
Când prelucrați componente cu diametru-mari, cu pereți-subțiri, principala provocare este gestionareadilatare termicăîn timpul procesului de tăiere. Pe măsură ce instrumentul interacționează cu materialul,generarea de căldură localizatăduce ladeformare termică neliniară, provocând deformarea sau deformarea piesei. Această distorsiune este deosebit de problematică la prelucrarea alezajelor interne sau a altor caracteristici de precizie, deoarece chiar și o mică schimbare poate compromite integritatea piesei.
Fluctuațiile de temperaturăafectează geometria, ducând la nealinierea caracteristicilor critice.
Distorsiuni termiceface dificilă atingerea unor toleranțe strânse pentru piesele mari și complexe.
Căldură necontrolatăduce la deseuri sau reprelucrare din cauza preciziei dimensionale slabe.
Abordarea noastră de soluții
Pentru a aborda aceste provocări, Bishen Precision a dezvoltat o strategie integrată de control termic care combinătehnologii avansate de răcire, monitorizarea temperaturii{0}}în timp real, șisisteme de profilare cu laser:
Controlul temperaturii-în timp real
Angajămsenzori de temperatură cu infraroșuintegrat în procesul de prelucrare CNC pentru a monitoriza în mod continuu temperaturile sculelor și piesei de prelucrat. Acest lucru ne permite să ajustam parametrii de tăiere pentru a menține un mediu termic stabil.
Proces de răcire segmentat
În loc de flux continuu de lichid de răcire, folosim astrategie de răcire segmentatăcare aplică fluide de răcire în etape, sincronizate cu fazele de prelucrare. Acest lucru previne șocul termic și minimizează riscul expansiunii neuniforme a materialului.
Profilare laser pentru monitorizare-în timp real
Pentru a menține acuratețea, folosimsisteme de profilare cu lasercare măsoară suprafața piesei și caracteristicile interne pe măsură ce este prelucrată. Sistemul oferă feedback cu privire la schimbările dimensionale cauzate de expansiunea termică, permițând compensarea-în timp real și ajustarea traseelor sculei.
Post-relaxare la prelucrare
După prelucrare, piesele sunt ținute într-un mediu controlat pentru a permite materialului să se relaxeze, stabilizând tensiunile interne înainte de finisare. Acest lucru ajută la asigurarea stabilității dimensionale și la îmbunătățirea preciziei finale.
Rezultate
| Metric | Înainte de optimizare | După optimizare |
|---|---|---|
| Abaterea diametrului alezajului | ±0,03 mm | ±0,005 mm |
| Eroare de ovalitate | 0,06 mm | 0,01 mm |
| Distorsiune termică Post-Tăiat | Semnificativ | Minim |
| Rata de resturi | 10% | <1% |
Caz de aplicare: Inel de montare a motorului

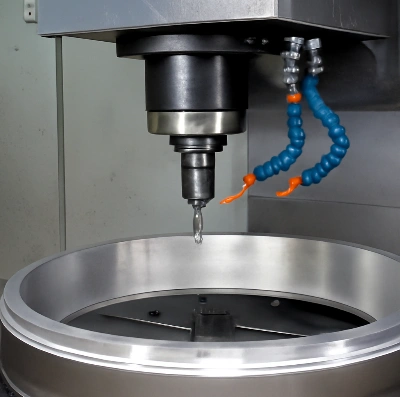

Într-un proiect recent, am fost însărcinați cu prelucrarea unui mareinel de montaj motor din aliaj de aluminiucu o grosime a peretelui de 5 mm și un diametru exterior de 500 mm. Componenta necesita o precizie ridicată în orificiul interior pentru o potrivire adecvată cu piesele de îmbinare.
Fără o strategie precisă de gestionare termică, distorsiunea indusă de temperatură-în timpul tăierii a cauzat nealinierea alezajului de până la 0,03 mm, ceea ce duce la o rată mare de deșeuri. Prin implementarea noastrăsistem de răcire cu mai multe-fazeşiprofilare cu laser, am redus abaterea alezajului la sub 0,005 mm, îmbunătățind performanța pieselor și reducând deșeurile.
Concluzie
Prelucrarea de precizie a pieselor cu pereți-subțiri, cu diametru-mare necesită un control termic meticulos. Prinmanagementul temperaturii{0}}în timp real, răcire segmentată, șicompensare ghidată cu laser{0}, am rezolvat cu succes problema expansiunii termice, asigurând o-precizie ridicată și o producție-fără defecte a componentelor aerospațiale și auto critice.
Dacă vă confruntați cu provocări legate de prelucrarea cu pereți subțiri-de diametru mare,contactați-ne astăzipentru a afla cum procesele noastre avansate de control termic vă pot îmbunătăți eficiența producției și calitatea pieselor.
