Șuruburile sunt cele mai utilizate elemente de fixare și întâmpină cele mai multe defecțiuni. Pentru șuruburi, știți unde este cea mai frecventă locație de defecțiune?

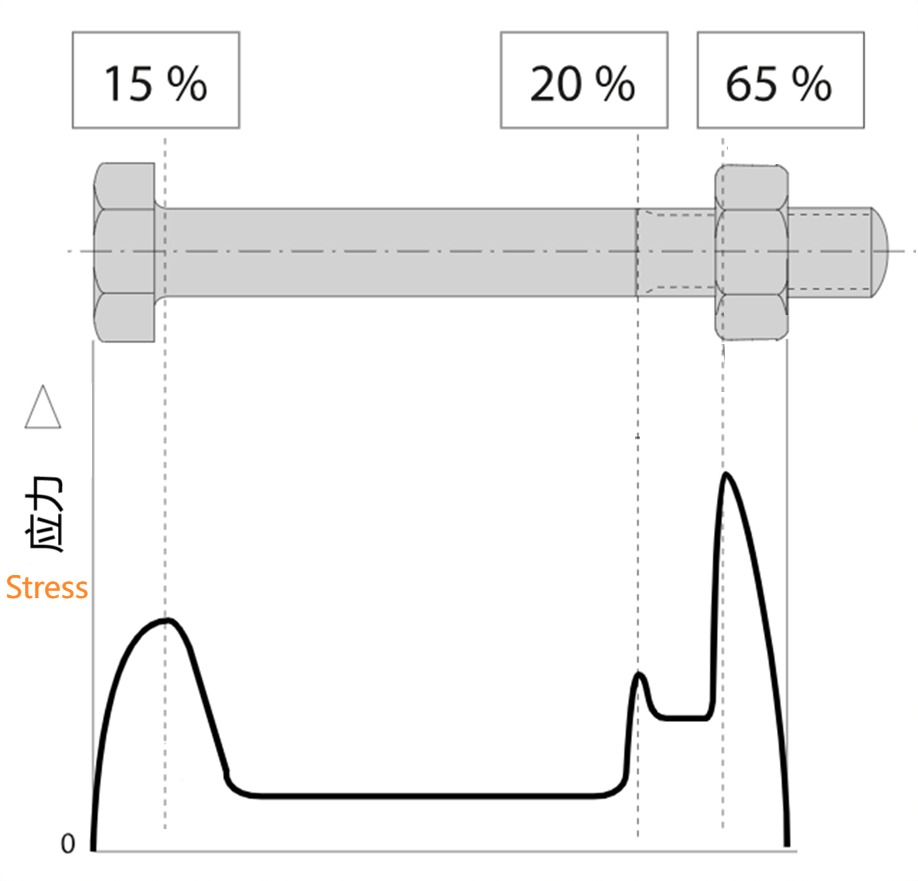

După cum se arată în figura de mai jos, există de fapt trei locații principale: ① Rădăcina primului filet unde se potrivesc șurubul și piulița, cu o rată de eșec de 65%, ② Zona de tranziție dintre filet și tija lustruită, cu o rată de eșec de 20% și ③ Tranziția dintre capul șurubului și tija șurubului, cu o rată de eșec de 15%. Aceste trei locații sunt, de asemenea, punctele înalte ale distribuției tensiunii pe șuruburi.

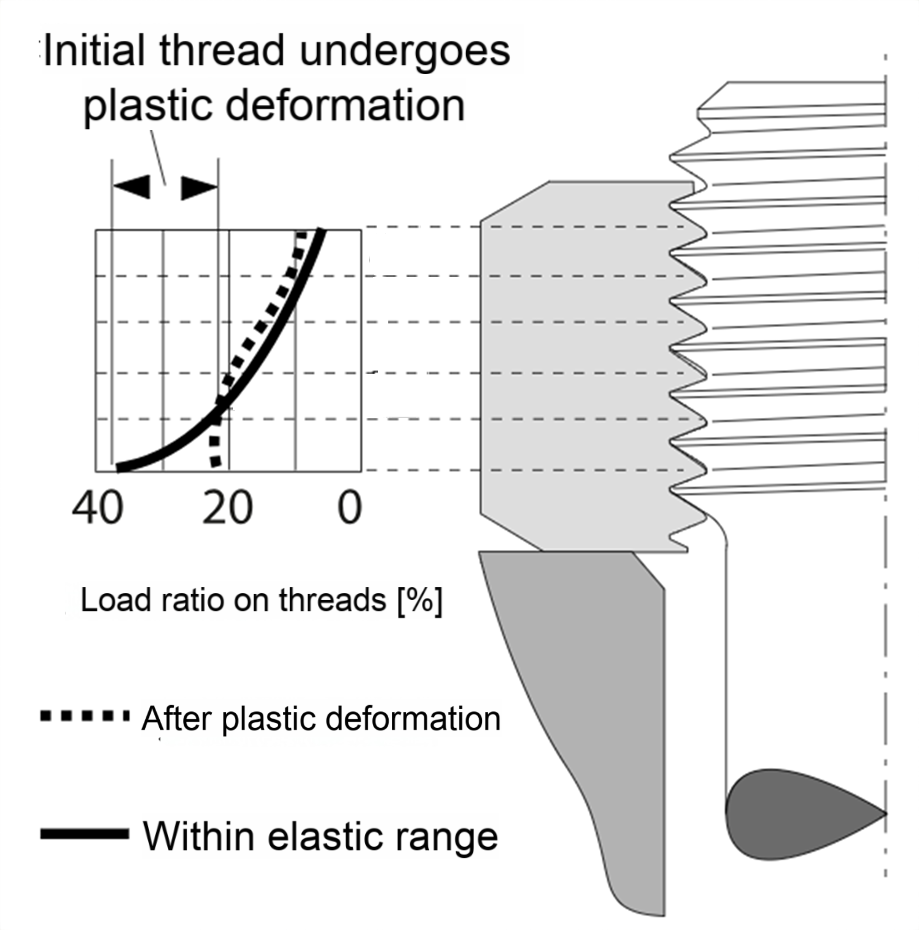

Printre acestea, eșecul primei poziții, adică rădăcina primului filet unde șurubul și piulița se potrivesc, este de obicei cauzată de distribuția neuniformă a sarcinii firului, iar primul cerc al filetului suportă cea mai mare sarcină (cercurile ulterioare scad), așa cum se arată în figura de mai jos. Factorul de concentrare a tensiunii aici poate ajunge la 2-8 și este ușor să inițiezi fisuri și să se extindă, mai ales sub sarcini alternative, este mai probabil să apară fracturi prin oboseală.
A doua poziție, defectarea zonei de tranziție dintre filet și tija lustruită este cauzată în principal de concentrarea tensiunilor cauzate de mutația geometrică. Dacă zona de tranziție are rugozitate slabă, defecte de prelucrare sau defecte de material, rezistența la oboseală va fi redusă și mai mult.

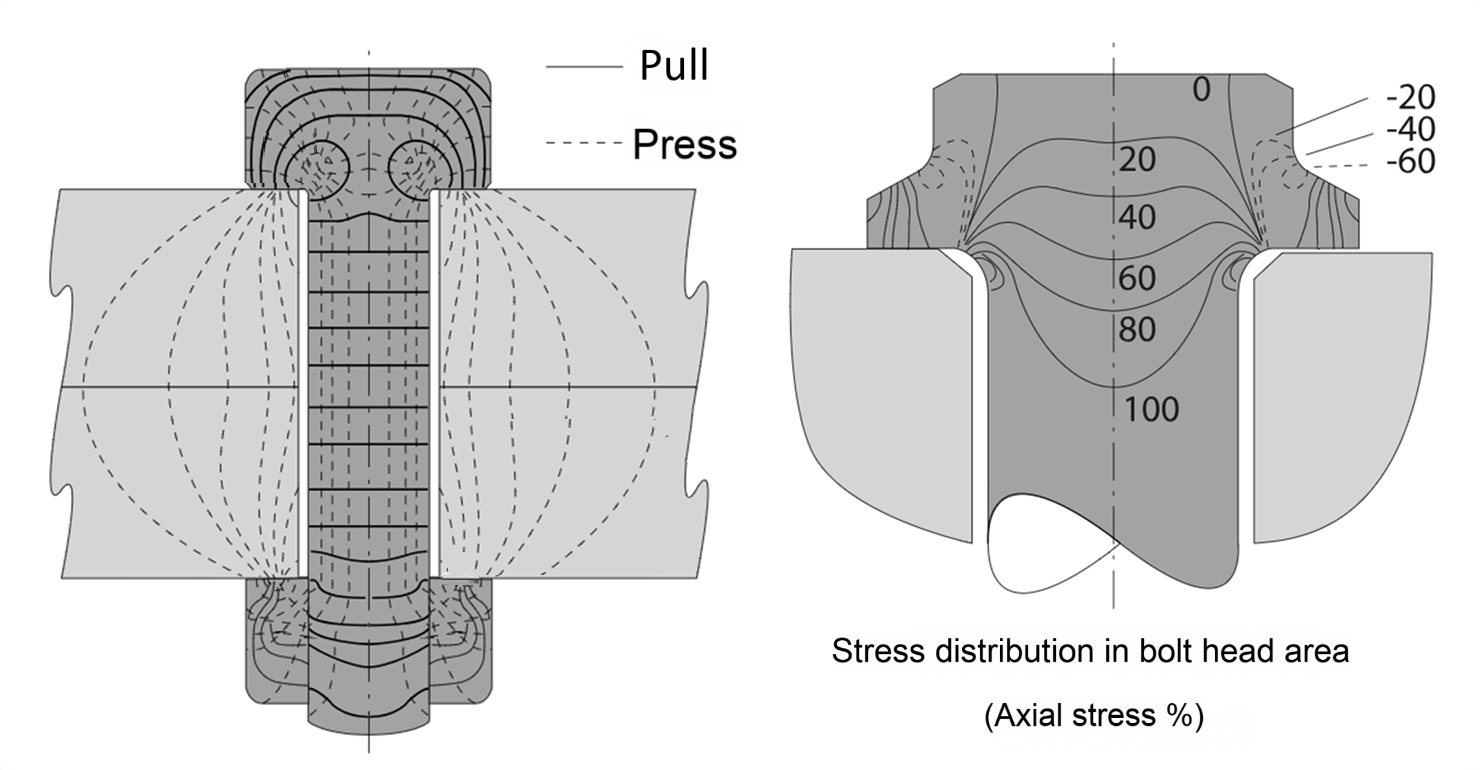

A treia poziție, tranziția dintre capul șurubului și șurub, este de obicei cauzată de concentrarea tensiunilor din cauza razei mici a fileului de tranziție al capului și șurubului (care necesită de obicei R Mai mare sau egal cu 0,15d, d este diametrul șurubului) sau defectelor de procesare (cum ar fi întreruperea liniei de curgere a capului rece). În plus, acest loc este supus stresului combinat de îndoire și întindere și este, de asemenea, mai predispus la fracturi.(来源:iMechanics机械)
