Într-un moment în care tehnologiile de comunicare 5G și de-detecție cu laser de mare putere sunt în plină expansiune, precizia de procesare a găurilor adânci a preformelor din fibră optică de sticlă cuarț determină în mod direct eficiența transmisiei semnalului optic și durata de viață a echipamentului. Confruntat cu provocările din industrie, cum ar fi procesarea micro-găurilor cu un raport adâncime-la-diametru care depășește 30:1 și controlul finisării suprafeței la nivel de microni-, limitările proceselor tradiționale devin din ce în ce mai importante. Cum să depășești blocajele fragilității materialelor, obstacolele de îndepărtare a așchiilor și controlul de precizie a poziției cu mai multe-găuri? Următorul caz dezvăluie un salt tehnologic cheie în industria fibrelor optice speciale.
Contextul cazului: provocări ale procesării cu găuri adânci a sticlei de cuarț

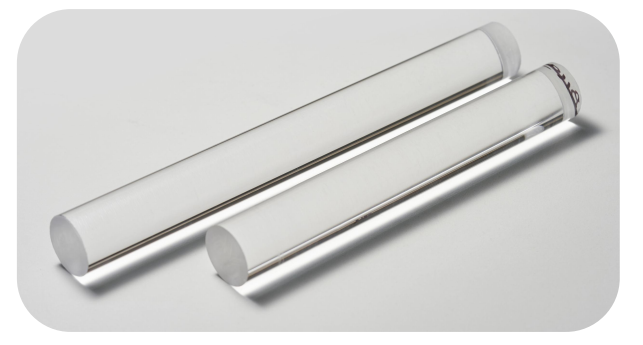

Un producător european și american de fibre optice speciale trebuie să prelucreze un lot de preforme din sticlă de cuarț pentru componentele de bază ale transmisiei semnalului din fibră optică. Specificațiile produsului sunt cilindri cu diametrul de 30 mm și lungimea de 250 mm. Două găuri de trecere cu un diametru de 7,8 mm și o adâncime de 250 mm trebuie prelucrate în interior (raport adâncime-la-diametru de 32:1). Cerința de rugozitate a peretelui găurii este Sa<0,8 μm, iar eroarea de paralelism a celor două găuri trebuie să fie mai mică de 0,02 mm. Astfel de găuri adânci de{14}}înaltă precizie afectează în mod direct eficiența și fiabilitatea transmisiei prin fibre optice, dar tehnologia tradițională de procesare este dificil de îndeplinit nevoile.
Puncte dure din industrie și dificultăți de procesare
Sticla de cuarț a devenit un material cheie în industria fibrelor optice speciale datorită durității sale ridicate și coeficientului scăzut de dilatare termică, dar procesarea sa adânci se confruntă cu trei blocaje majore:
Defecte de calitate a suprafeței: găurirea tradițională face ca rugozitatea peretelui găurii să depășească standardul (Sa＞0,8μm) și este predispusă la microfisuri;
Stabilitate insuficientă în prelucrarea găurilor adânci: când raportul adâncime{0}}la-diametru depășește 30:1, îndepărtarea așchiilor este dificilă, provocând ruperea sculei și o rată a deșeurilor de până la 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Soluții inovatoare: proces cu ultrasunete și control dinamic
Ca răspuns la problemele de mai sus, companiile de vârf din industrie-utiliză tehnologie ecologică de găurire și frezare cu ultrasunete și eficientă, combinată cu sisteme de prelucrare de precizie:
„Tăiere asistată prin vibrații cu ultrasunete”: reduceți forța de tăiere prin vibrații de înaltă frecvență de 20-40kHz, reduceți prăbușirea marginilor și deteriorarea suprafeței și îmbunătățiți consistența peretelui găurii;
„Răcire la presiune înaltă-apă centrală”: optimizați direcția de curgere și presiunea lichidului de răcire (5-8MPa) pentru a asigura eficiența îndepărtării așchiilor în găuri adânci și pentru a evita spargerea sculei;
„Compensare dinamică pe mai multe-axe”: ajustați viteza de avans și traiectoria pe baza datelor de monitorizare-în timp real pentru a controla eroarea de deformare termică în interval de ±1 μm.

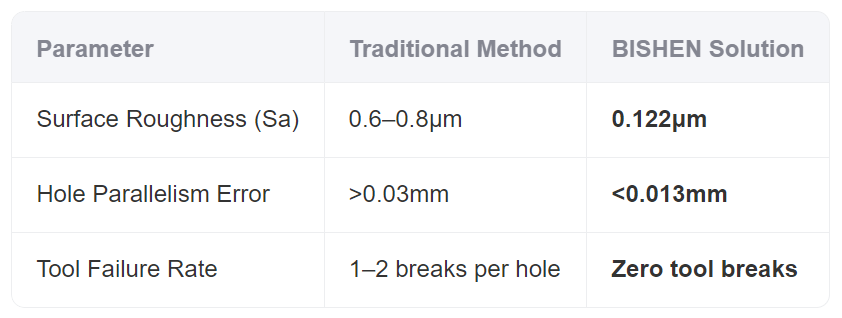

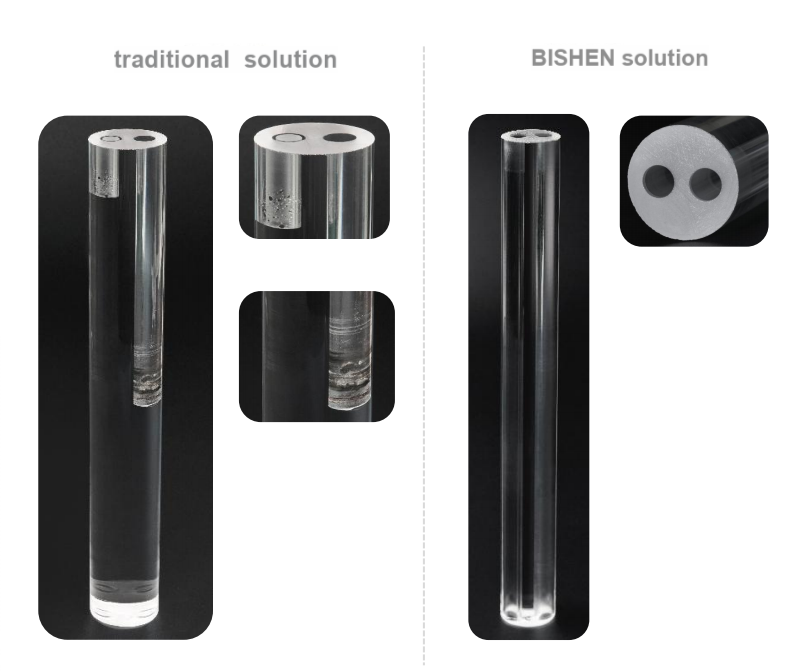

Comparația efectelor de prelucrare
Datele măsurate arată că noua soluție va crește eficiența prelucrarii cu 200%, va reduce costul unitar cu 35%, iar rata calificată va crește de la 48% la 97%.
Perspective de aplicare a tehnologiei
În domenii cu-creștere ridicată, cum ar fi comunicațiile 5G și detectarea cu laser, cererea de piese de precizie din sticlă de cuarț a crescut cu o medie de 12% pe an. Tehnologia de prelucrare cu ultrasunete a găurilor adânci devine un proces de referință în fibre optice speciale, ambalaje semiconductoare și alte industrii cu precizie ridicată, deteriorare redusă și stabilitate puternică.
Despre BISHEN
BISHENeste un lider mondial-furnizor de soluții de procesare a materialelor superdure, concentrându-se pe cercetarea și dezvoltarea tehnologiei de producție de înaltă-precizie, iar domeniile sale de servicii acoperă comunicații cu fibră-optică, aerospațiale și dispozitive medicale. Bazându-se pe tehnologii de bază, cum ar fi procesarea cu ultrasunete și nano-laserul minim invaziv, BISHEN a oferit soluții personalizate clienților din peste 30 de țări, promovând producția de precizie în scopul „zero defecte”.
Concluzie: Prelucrarea de precizie a găurilor adânci este cheia progreselor în performanța componentelor din sticlă de cuarț. Prin inovarea tehnologică și iterarea proceselor, industria îndeplinește cerințele extreme ale tehnologiei de ultimă oră-pentru materiale cu eficiență mai mare și costuri mai mici.
