Pentru a îmbunătăți performanța aliajelor de aluminiu, este de obicei necesar să se întărească aliajele de aluminiu. În prezent, există două metode principale: întărirea prin deformare și întărirea tratamentului termic. Printre acestea, întărirea tratamentului termic este utilizat în mod obișnuit pentru aliajul de cupru 2XXX, siliciu magneziu 6XXX, aliajul de zinc 7XXX și alte elemente din aliajele de aluminiu din seria 8XXX; întărirea prin deformare este de obicei utilizată pentru aluminiu pur 1XXX, aliaj de mangan 3XXX, aliaj de magneziu seria 5XXX aliaje de aluminiu. Aliajele de aluminiu din seria 4XXX din aliaj de siliciu pot folosi ambele metode de întărire.

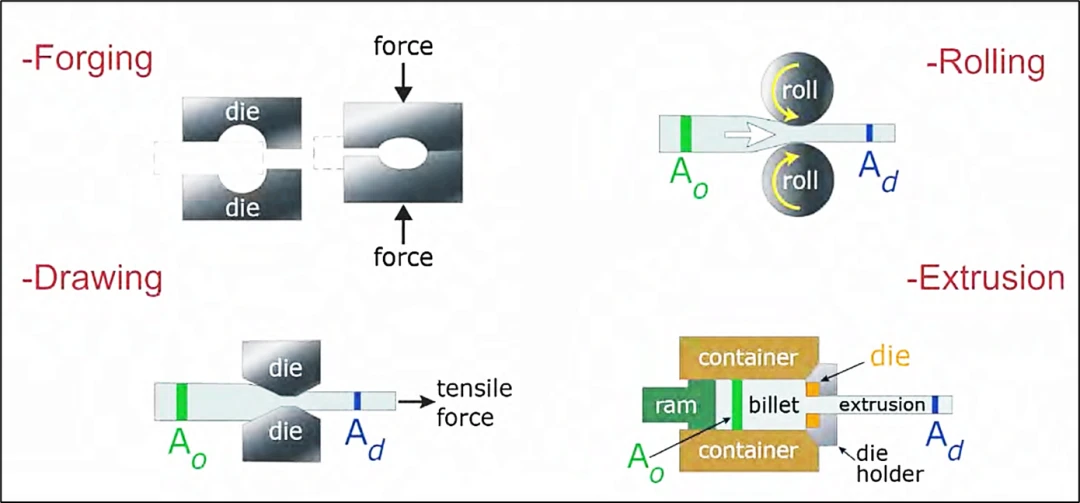

Întărire prin deformare (Strain Hardened): Introducerea dislocărilor prin deformare plastică (cum ar fi întinderea, rularea, forjarea), împiedicarea alunecării cristalului și creșterea rezistenței aliajului. După cum se arată în figura de mai jos.
Aliajele de aluminiu întărite prin deformare au adesea un sufix de H+număr după codul lor, cum ar fi 5052-H32, ceea ce înseamnă următoarele:
H1x=numai întărire prin deformare.
H2x=întărire prin deformare și recoacere parțială.
H3x=întărire și stabilizare (pentru a se asigura că proprietățile mecanice nu se modifică în timp).
H4x=întărire și vopsire.

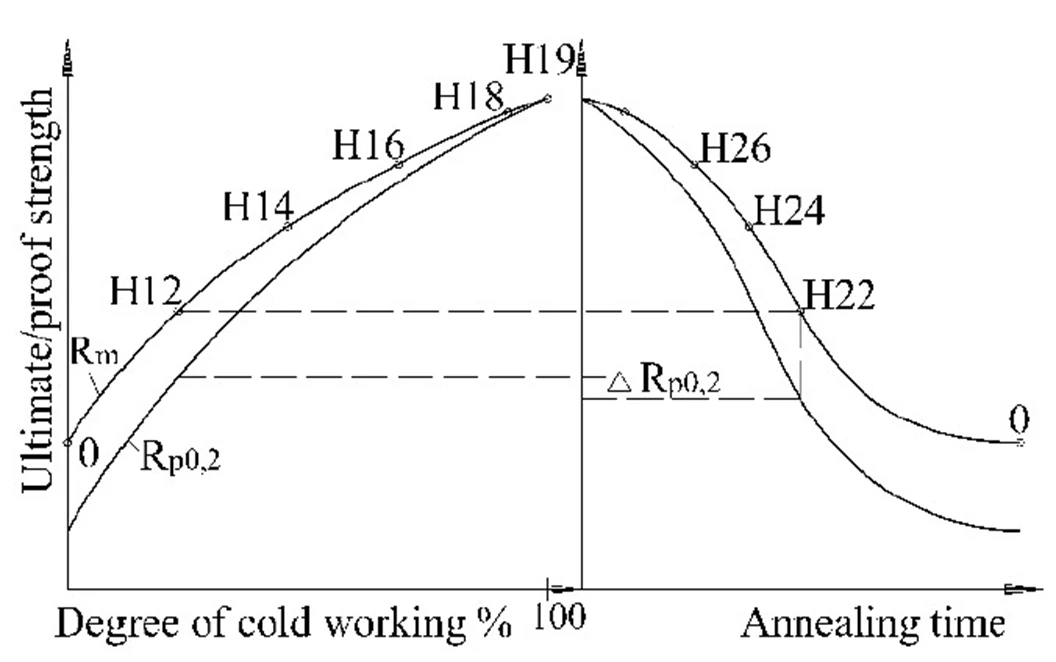

Al doilea număr afișat ca x mai sus indică gradul de întărire la rece. 2=Un sfert dur; 4=O jumătate de greu; 6=Trei sferturi greu; 8=Complet greu; 9=Superhard. Cu cât valoarea este mai mare, cu atât rezistența este mai mare, dar plasticitatea este mai mică.

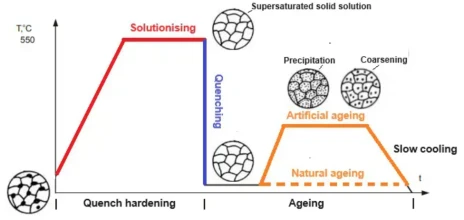

Tratament termic: Elementele din aliaj sunt formate în faze de întărire prin tratarea cu soluție și tratamentul de îmbătrânire, îmbunătățind astfel rezistența, așa cum se arată în figura de mai jos.
Aliajele de aluminiu întărite prin tratament termic au de obicei un sufix de T+număr după codul lor, cum ar fi 6061-T6, iar semnificațiile diferitelor numere sunt după cum urmează:
T1: Răcire naturală după procesul de formare la temperatură ridicată, îmbătrânire naturală.
T2: Răcire naturală după procesul de formare la temperatură ridicată, prelucrare la rece, îmbătrânire naturală.
T3: Lucrare la rece după tratament termic în soluție, îmbătrânire naturală.
T4: Îmbătrânire naturală după tratamentul termic în soluție.
T5: Răcire naturală după procesul de formare la temperatură ridicată, îmbătrânire artificială.
T6: Îmbătrânire artificială după tratamentul termic în soluție.
T7: Supra-îmbătrânire după tratamentul termic cu soluție (rezistență îmbunătățită la coroziune).
T8: Lucru la rece după tratament termic prin soluție, îmbătrânire artificială.
T9: Îmbătrânire artificială după tratament termic cu soluție și apoi prelucrare la rece.
T10: Răcire naturală după procesul de formare la temperatură ridicată, prelucrare la rece și apoi îmbătrânire artificială.
Întărirea prin deformare este de obicei utilizată pentru produse din aliaje de aluminiu care nu necesită o formă mare și precizie dimensională și au cerințe de rezistență ridicate, dar cerințe de duritate scăzute. Deoarece este ușor de prelucrat și format și are un cost scăzut, poate fi folosit pentru unele părți structurale neimportante, piese de susținere etc. Întărirea tratamentului termic este potrivită pentru domeniile cu cerințe ridicate privind performanța materialelor din aliaje de aluminiu, cum ar fi componentele cheie din industria aerospațială, auto și alte domenii, care sunt de obicei necesare pentru a avea proprietăți complete excelente, cum ar fi rezistență ridicată, tenacitate ridicată, rezistență bună la coroziune și oboseală.

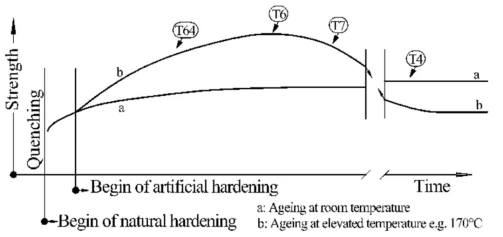

Înapoi la subiectul nostru, T6, adică îmbătrânirea artificială după tratamentul termic prin soluție. După cum se poate observa din figura anterioară, T6 poate obține indicatori de rezistență relativ buni, asigurând în același timp performanța sa cuprinzătoare, motiv pentru care a fost utilizat pe scară largă.(文章来源:微信公众号- iMechanics机械)
